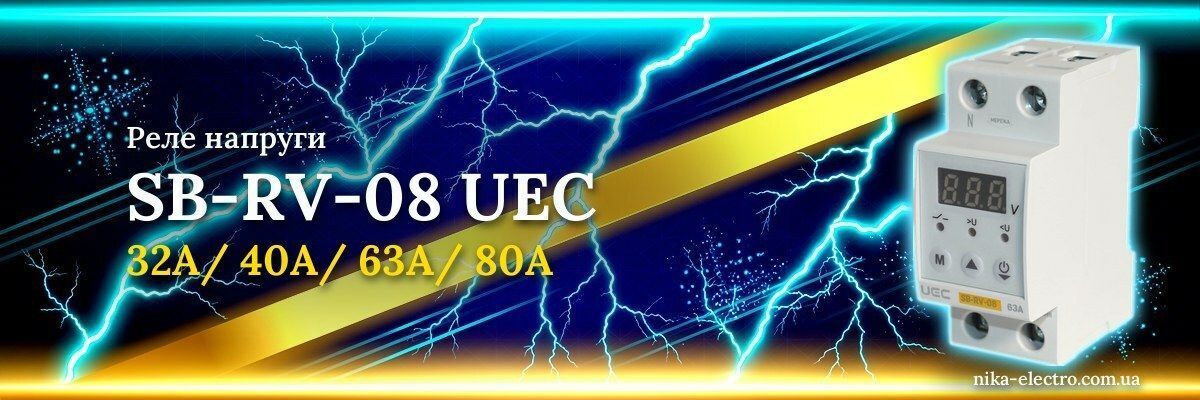

Реле напряжения SB-RV-08 UEC: что ломается при скачках и как это предотвратить

💡 КОРОТКО О ГЛАВНОМ  ·  ⏱ Время чтения: 7 мин
Реле напряжения SB-RV-08 TM UEC - однофазное защитное устройство, которое отключает нагрузку при выходе напряжения за пределы 140-300В и автоматически восстанавливает питание после нормализации. Время отключения при аварии - 0,1 с. Время повторного включения регулируется от 2 до 600 с. Доступны варианты на 32А, 40А, 63А и 80А.

Что разрушается при скачках напряжения

Компрессор холодильника, двигатель стиральной машины, платы управления кондиционера и телевизора - все это рассчитано на стандартное напряжение 220В ±10%. Когда сеть выходит за эти пределы, последствия бывают разными в зависимости от того, высокое напряжение или низкое.

При повышенном напряжении (свыше 240-250В):

  • Перегорают обмотки двигателей (холодильник, стиральная машина, вытяжка)
  • Выходят из строя конденсаторы и микросхемы в блоках питания
  • Сгорают нагревательные элементы (бойлер, тепловентилятор)

При пониженном напряжении (ниже 180-190В):

  • Компрессор холодильника не запускается, перегревается и клинит
  • Кондиционер выдает ошибки или включается и выключается в петле
  • Сварочный аппарат не тянет дугу на пониженном режиме

При резком восстановлении после сбоя:

  • Микроконтроллеры не успевают инициализироваться - происходит повреждение записей в памяти
  • Реактивные нагрузки (двигатели) дают бросок пускового тока в поврежденную сеть

Реле напряжения однофазные SB-RV-08 UEC решают эту задачу: отключают нагрузку в момент аварии и выдерживают паузу перед повторным включением - дают сети стабилизироваться.

Как работает реле напряжения SB-RV-08

Реле постоянно измеряет напряжение на входе. Как только напряжение выходит за установленные пределы (по умолчанию 140-300В), реле за 0,1 с размыкает выходной контакт и обесточивает линию. Нагрузка не получает опасного уровня напряжения.

После того как напряжение возвращается в норму, реле считает выдержку (от 2 до 600 с) и только после нее восстанавливает питание. Это предотвращает повторные пусковые удары и дает время сети стабилизироваться после аварии.

info Зачем нужна задержка восстановления
При аварии на подстанции напряжение может восстановиться с несколькими попытками - сначала резко, затем снова упасть. Без задержки реле успеет включить нагрузку в нестабильной фазе. Задержка 30-60 с практически исключает этот риск.

Технические характеристики

Параметр Значение
Серия SB-RV-08
Исполнение 2P (двухполюсное)
Торговая марка UEC
Номинальное напряжение питания 220В
Номинальный ток 32А / 40А / 63А / 80А
Диапазон регулировки напряжения 140-300В
Время отключения при аварии 0,1 с
Регулировка времени задержки отключения 0,1-10 с
Регулировка времени задержки включения 2-600 с
Электрическая износостойкость 10 000 циклов
Степень защиты IP20
Гарантия 2 года

Какую версию выбирать: 32А, 40А, 63А или 80А

Выбор варианта зависит от защищаемой нагрузки:

32А - защита группы потребителей или отдельного помещения (квартира, комната). Подходит для нагрузки до 6-7 кВт.

40А - защита вводного ввода квартиры или небольшого офиса с нагрузкой до 8-9 кВт.

63А - защита вводного ввода дома, коттеджа или небольшого производственного объекта. Нагрузка до 13-14 кВт.

80А - защита мощного ввода (дом с электроотоплением, производственный участок). Нагрузка до 17-18 кВт.

warning Правило выбора номинала
Номинальный ток реле должен быть равным или большим номинала автоматического выключателя в той же линии. Например, если вводной автомат 40А - реле выбирается на 40А или 63А. Не наоборот - меньший номинал реле приведет к его перегреву под нагрузкой.

Настройка реле напряжения

После монтажа три параметра доступны для регулировки:

1. Порог минимального напряжения (нижняя граница). Заводская настройка - 140В. Если сеть часто проваливается до 170-180В (например, в сельской местности), нижнюю границу повышают до 180-185В, чтобы реле реагировало на реальный дефицит напряжения.

2. Порог максимального напряжения (верхняя граница). Заводское - 300В. Для особо чувствительной техники верхнюю границу снижают до 255-260В.

3. Время задержки повторного включения. Заводское - обычно 10-15 с. Для коттеджей с компрессорным оборудованием рекомендуется 30-60 с.

Монтаж в щитке

Реле SB-RV-08 монтируется на DIN-рейку в распределительном щите. Порядок:

1. Отключить ввод (выключить вводной автомат).

2. Установить реле на DIN-рейку после вводного автомата.

3. Подключить линию от автомата к входным клеммам реле (фаза L и ноль N).

4. Выходные клеммы реле подключить к шинам распределения или к защищаемой линии.

5. Подать питание, проверить индикацию на реле (нормальная работа - зеленый индикатор).

6. Настроить пороги и задержку по необходимости.

info Двухполюсное исполнение 2P
Реле SB-RV-08 выполнено в двухполюсном корпусе - разрывает одновременно и фазу (L), и ноль (N). Это важно для полного обесточивания нагрузки при срабатывании, особенно для оборудования с гальванической связью между фазой и нолем.

Где устанавливать: вход или каждая группа

Два подхода в зависимости от задачи:

Одно реле на вводе - защищает весь объект от аварийного напряжения. При срабатывании весь щиток обесточивается. Подходит для домов, где нет постоянно критичного оборудования (холодильник может отключиться на 1-2 минуты без последствий).

Отдельное реле на критичную группу - ставится после вводного автомата этой группы. Холодильник, морозильная камера, котел или сервер остаются под защитой независимо от других линий. Более затратно по реле, но точечно защищает самое важное.

Срок службы и износостойкость

10 000 циклов включения/выключения - заявленный ресурс реле. При одном срабатывании в неделю (типичная нестабильная сеть) это 192 года. При одном срабатывании в сутки - 27 лет. На практике реле заменяется при обнаружении ошибок в работе или при техническом обслуживании щитка.

Часто задаваемые вопросы

❓ Защищает ли реле напряжения от молнии?
Нет. Реле напряжения реагирует на медленные изменения (десятки миллисекунд и более). Импульсное перенапряжение от молнии длительностью микросекунды реле не успевает отработать. Для защиты от молнии нужен УЗИП (устройство защиты от импульсных перенапряжений), который ставится до реле. Для захисту від блискавки потрібні окремі пристрої захисту від імпульсних перенапруг (ПЗІП/УЗІП типу 1, 2 або 3). Реле напруги і ПЗІП — різні прилади з різними функціями.
❓ Можно ли установить реле в розетку, а не в щиток?
Зависит от модели. SB-RV-08 - щитковая модель на DIN-рейку. Существуют также розеточные реле напряжения в виде переходника (plug-in), но они ограничены по току (обычно до 16А) и защищают только одно подключенное устройство. SB-RV-08 встановлюється на введенні або на групову лінію і захищає всіх споживачів цієї лінії одночасно — це ефективніше, ніж окремий пристрій у кожній розетці.
❓ Что означает 10 000 циклов износостойкости?
10 000 раз реле может разомкнуть и замкнуть контакт под нагрузкой до номинального тока. При нормальных условиях сети (1-2 срабатывания в месяц) это более 40 лет работы. При нормальних умовах мережі (відключення 1-2 рази на місяць) — це 400-800 років. При нестабільній мережі з частими стрибками (5-10 разів на тиждень) — ресурс становить 20-40 років.
❓ Можно ли поставить реле в трехфазной сети?
SB-RV-08 - однофазное устройство для сетей 220В. Для защиты трехфазных сетей 380В используются трехфазные реле контроля напряжения (отдельная линейка устройств с контролем каждой фазы и перекоса). SB-RV-08 у трифазній мережі захистить лише одну фазу і не виявить проблеми з іншими. Для трифазних мереж використовуйте трифазні реле контролю фаз (RF UEC).
❓ Реле отключилось и не включается обратно - что делать?
Проверить, вернулось ли напряжение в норму (140-300В). Если напряжение нормальное, но реле не включается - проверить, истекла ли установленная задержка включения. Если и это не помогает - проверить состояние входных клемм и питание на входе реле. Якщо напруга нормальна, але реле не вмикається — перевірте налаштування затримки включення (від 5 до 600 с): можливо встановлена тривала затримка. Якщо напруга вийшла за межі порогів знову під час затримки, таймер скидається.
❓ Отключает ли реле и фазу, и ноль одновременно?
Да. Исполнение 2P означает, что оба полюса (L и N) размыкаются одновременно. Это полное обесточивание нагрузки, а не только разрыв фазы.
❓ В чем разница между временем задержки отключения (0,1-10 с) и временем восстановления (2-600 с)?
Задержка отключения - сколько реле "терпит" аварийное напряжение перед тем как отключить нагрузку. Обычно ставят минимум (0,1 с) для мгновенной защиты. Задержка восстановления - сколько реле ждет после нормализации напряжения перед повторным включением. Ставят больше (30-60 с) для стабильности.
