Анализаторы сети и контроллеры АВР

Анализаторы сети и контроллеры АВР - устройства для мониторинга параметров электросети и автоматического переключения на резервное питание.

НИКА-ЭЛЕКТРО предлагает анализаторы сети и контроллеры АВР от ETI с гарантией от 1 года, доставка по Украине 1-3 дня.

Для щита с резервированием смотрите также:

• ← Оборудование промышленной автоматизации - весь раздел
• Переключатели ввода резерва (АВР) - силовая часть, которой управляет контроллер
• Генераторы - резервный источник, который контроллер запускает автоматически
• Реле контроля напряжения - более простая защита, когда полный контроллер АВР избыточен
• Реле контроля фаз - контроль чередования и обрыва фаз в трёхфазной сети
• Программируемые реле - собственная логика управления, когда готовых функций мало
• Реле времени и таймеры - выдержки на переключение и запуск

Анализаторы сети

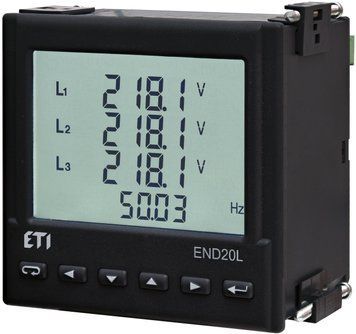

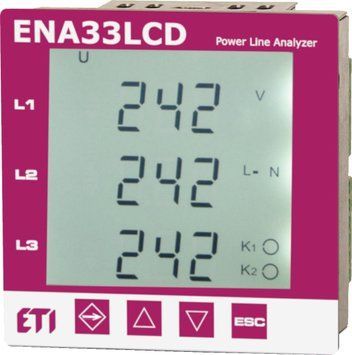

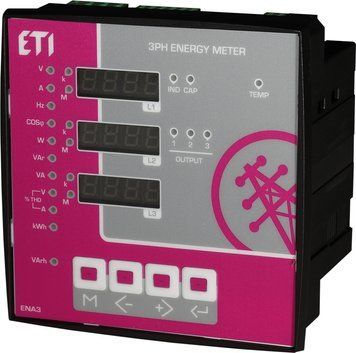

Измеряют и отображают параметры электросети в режиме реального времени: напряжение, ток, активная/реактивная/полная мощность, cos φ, частота, потребление электроэнергии кВт·ч. Модели ENA, END от ETI с дисплеями 96×96 мм и 144×144 мм. Поддержка интерфейса RS-485 / Modbus RTU для интеграции в SCADA-системы.

Применение анализаторов

Мониторинг качества электроэнергии на производстве; учёт потребления по отдельным участкам; выявление реактивной нагрузки для компенсации; дистанционный мониторинг энергопотребления через RS-485.

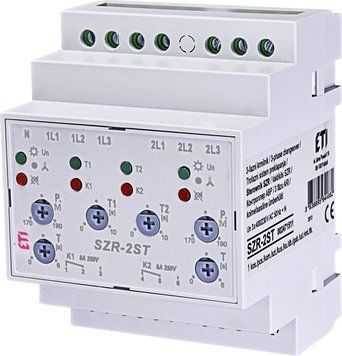

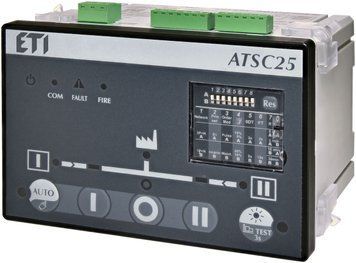

Контроллеры АВР

Автоматически переключают питание с основного источника на резервное при пропадании или ухудшении качества напряжения.

Применение контроллеров АВР

Автоматическое резервирование питания критических производственных объектов; переключение между двумя независимыми вводами; автоматический запуск и подключение генератора; резервирование питания серверных комнат и медицинских учреждений.

Перечень не исчерпывающий: анализаторы и контроллеры АВР ставят везде, где остановка питания стоит денег, - например, на насосных и котельных, в коттеджах с генератором, на АЗС и в торговых центрах, в ЦОД и серверных, на элеваторах и холодильных складах, в ОСМД на вводе дома, в мастерских со станочным оборудованием. Не нашли свой случай - подскажем схему резервирования под ваш объект: +380958577062.

Как выбрать анализатор сети или контроллер АВР

Что именно нужно измерить. Если надо только видеть напряжение и ток - хватит щитового измерителя. Если нужны мощность, cos φ и учёт кВт·ч по участкам - берут анализатор сети ENA или END.

Размер и место установки. Корпуса 96×96 мм и 144×144 мм монтируются в вырез двери щита. Размер выбирают по расстоянию, с которого читают показания, и по свободному месту на панели.

Нужна ли передача данных. RS-485 с протоколом Modbus RTU позволяет собрать показания со всех приборов в одну систему учёта или SCADA. Без этого данные снимают вручную с дисплея.

Сколько вводов резервирует АВР. Два независимых ввода - классическая схема «основной-резервный». Ввод плюс генератор - контроллер дополнительно подаёт команду на запуск и остановку генератора после возврата сети.

Логика и выдержки. Контроллер имеет выдержку на переключение (чтобы не дёргаться от кратковременных просадок) и выдержку на возврат. Пороги по напряжению и времени задают под конкретный объект.

Согласование с силовой частью. Контроллер - это мозг, ток коммутируют переключатели ввода резерва или контакторы. Их подбирают по току нагрузки ввода, а не по контроллеру.

FAQ - быстрые ответы на ваши вопросы

Чем анализатор сети отличается от обычного вольтметра? Вольтметр показывает одну величину. Анализатор одновременно меряет напряжение, ток, активную, реактивную и полную мощность, cos φ, частоту и считает потреблённые кВт·ч - то есть даёт картину качества и объёма потребления, а не одну цифру.

Зачем мерить cos φ и реактивную мощность? Реактивная нагрузка грузит сеть, но полезной работы не выполняет, а предприятию она считается в счёте. Увидев низкий cos φ, ставят компенсацию - и платёж уменьшается.

Что даёт RS-485 / Modbus RTU? Приборы собираются в одну линию и отдают показания в систему учёта или SCADA. Не нужно обходить щиты и переписывать цифры с дисплеев - данные есть дистанционно и в архиве.

Контроллер АВР или реле контроля напряжения - что выбрать? Реле только отключает нагрузку при выходе напряжения за пределы. Контроллер АВР переключает питание на второй источник и возвращает обратно, когда основной восстановился, - это уже резервирование, а не только защита.

Запустит ли контроллер генератор автоматически? Да, модели с функцией управления генератором подают команду на запуск при исчезновении сети и на остановку после её возврата. Сам генератор должен поддерживать автозапуск.

Коммутирует ли контроллер ток нагрузки? Нет. Контроллер - это логика и команды; ток коммутируют переключатели ввода резерва или контакторы, подобранные по току ввода.

Сколько длится переключение на резерв? Зависит от заданной выдержки: её ставят осознанно, чтобы АВР не срабатывал на кратковременных просадках. Для оборудования, которое не терпит даже паузы в доли секунды, АВР дополняют источником бесперебойного питания.

Где ещё применяют анализаторы и контроллеры АВР? Приведённые сферы - самые распространённые, но не все. Их ставят везде, где остановка питания стоит денег: насосные и котельные, коттеджи с генератором, АЗС и торговые центры, ЦОД и серверные, элеваторы и холодильные склады, ОСМД на вводе дома, мастерские со станочным оборудованием. Если у вас нестандартная задача - опишите её, подберём схему.

Оригинальная ли продукция и действует ли гарантия? Да. Мы официальный партнёр ETI. Гарантия от 1 года в зависимости от производителя и продукции.

Есть ли товар в наличии и когда доставка? Основной ассортимент - в наличии, отправка Новой Почтой по Украине за 1-3 дня.

Не уверены в выборе? Бесплатная консультация по подбору анализатора или схемы АВР под ваш объект - +380958577062.

Почему НИКА-ЭЛЕКТРО?

• ✓ Анализаторы сети с дисплеем и RS-485
• ✓ Контроллеры АВР для 1ф и 3ф сетей
• ✓ Интеграция в SCADA через Modbus RTU
• ✓ ETI
• ✓ Гарантия от 1 года (зависит от производителя и продукции)
• ✓ Доставка Новой Почтой 1-3 дня

Как заказать?

Позвоните +380958577062 или напишите sales.nikaelectro@gmail.com. Работаем с 2016 года, более 450 положительных отзывов.
