Распределительные блоки - это электротехнические устройства для разветвления электрического питания от одного входного кабеля на несколько выходных линий в распределительных щитах. Обеспечивают компактное и надежное подключение нескольких потребителей к одной магистральной линии с возможностью отдельного отключения каждой выходной группы.

В НИКА-ЭЛЕКТРО - распределительные блоки на ток от 50 до 500 А, с 1-4 полюсами, с медными и латунными контактными планками, от АСКО, ETI, УЕК, UEC, TNSy. Официальный партнёр производителей, доставка Новой Почтой по Украине, включая Днепр, за 1-3 дня.

Для сборки щита смотрите также:

← Принадлежности для распределительных шкафов - весь раздел
Шины нулевые и аксессуары - сборка нуля и заземления рядом с блоком
Зажимы наборные и заглушки - клеммники ЗНИ для сигнальных и слаботочных линий
Зажимы винтовые - наконечники под винт для многопроволочных проводов
Соединительные шины - гребёнки для питания ряда автоматов после блока
DIN-рейки и аксессуары - основа для монтажа блоков и аппаратов

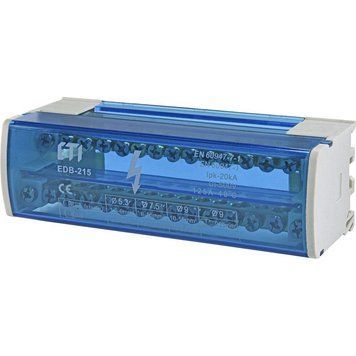

Распределительные блоки 50-125 А

Блоки малой мощности для квартирных и этажных щитов. Один входной кабель 16-35 мм² распределяется на 4-8 выходных линий сечением 2,5-16 мм². Используются для разветвления питания от входного автомата к группам потребителей - освещение, розетки, отдельные мощные приборы.

Латунные контактные планки обеспечивают низкое переходное сопротивление и надежный контакт на всех подключениях. Винтовые зажимы позволяют надежно зафиксировать как медные, так и алюминиевые провода без специальных переходных пластин. Прозрачный или тонированный корпус из поликарбоната позволяет визуально контролировать качество подключения без разборки блока.

Распределительные блоки 160-250 А

Среднемощные блоки для промышленных объектов и коммерческих помещений. Входной кабель 50-95 мм² распределяется на 6-12 выходных линий сечением 10-50 мм². Применяются в щитах этажного учета многоквартирных домов для разветвления питания по квартирам.

Усиленная конструкция зажимов выдерживает многократное подключение/отключение проводов при обслуживании без деформации контактов. Большие винты M8-M10 с шайбами обеспечивают равномерное распределение давления на жилу кабеля. Каждый выход имеет отдельную маркировку для идентификации подключенных потребителей.

Распределительные блоки 315-500 А

Мощные распределительные блоки для магистральных линий электроснабжения крупных объектов. Входной кабель 120-240 мм² распределяется на несколько выходных линий большого сечения для питания целых секций, этажей, отдельных зданий. Медные контактные планки большого сечения исключают перегрев при максимальном токе.

Модульная конструкция позволяет устанавливать блоки в ряд для создания разветвленных систем распределения. Крепление на DIN-рейку или болтовое на заднюю панель щита в зависимости от типоразмера. Клеммы затягиваются динамометрическим ключом с контролем момента затяжки для гарантированного контакта.

Однополюсные распределительные блоки

Блоки с одним входным и несколькими выходными зажимами для разветвления одной фазы в однофазных сетях 230 В. Простейшая конструкция для базовых применений. Используются для распределения PE проводника, нулевого провода N или отдельной фазы L.

Компактные размеры позволяют установить несколько однополюсных блоков рядом для отдельного разветвления фазы и нуля. Прозрачный корпус позволяет визуально убедиться в правильности подключения всех проводов к нужным зажимам.

Трехполюсные распределительные блоки

Блоки для разветвления трехфазного питания 380 В. Три входных зажима для фаз L1, L2, L3 и соответствующие выходные группы для каждой фазы. Обеспечивают одновременное разветвление всех трех фаз к нескольким трехфазным потребителям.

Изоляционные перегородки между фазами исключают межфазные замыкания внутри блока. Симметричная конструкция обеспечивает одинаковое сопротивление контактов на всех трех фазах для равномерного распределения нагрузки. Применяются для питания нескольких трехфазных электродвигателей, нагревателей, промышленного оборудования от одного ввода.

Четырехполюсные распределительные блоки

Универсальные блоки для полного разветвления трехфазной сети с нулем. Четыре входных зажима L1, L2, L3, N и соответствующие выходные группы. Позволяют подключить смешанные потребители - как трехфазные, так и однофазные от одного блока.

Отдельный нулевой проводник для каждого выхода важен для правильной работы однофазных потребителей от трехфазной сети. Цветовая маркировка зажимов исключает ошибки подключения - коричневый, черный, серый для фаз, синий для нуля. Наиболее универсальное решение для сложных распределительных систем.

Преимущества распределительных блоков

Компактность - один блок заменяет множество раздельных соединений проводов в щитке, экономит место. Надежность - заводское изготовление исключает ошибки монтажа, медные контакты обеспечивают низкое сопротивление. Удобство - все соединения собраны в одном месте, легко обслуживать и менять конфигурацию. Безопасность - изолированный корпус исключает случайное прикосновение к токоведущим частям.

Применение

Квартирные щитки - разветвление от входного автомата к группам потребителей. Этажные щиты - распределение питания по квартирам от общего ввода. Промышленные объекты - разветвление магистральных линий по цехам и участкам. Коммерческие помещения - создание независимых групп питания для разных зон.

Перечень не исчерпывающий: распределительный блок ставят везде, где от одного ввода надо питать несколько линий аккуратно и без скруток, - например, в щитах АЗС и магазинов, на строительных площадках, в котельных и насосных, на фермах и в теплицах, в серверных шкафах. Не нашли свой случай - подскажем номинал и количество полюсов под вашу схему: +380958577062.

Как выбрать распределительный блок?

Посчитайте ток ввода - от него зависит типоразмер: 50-125 А для квартирных и этажных щитов, 160-250 А для коммерческих и промышленных объектов, 315-500 А для магистральных линий. Проверьте сечение входного кабеля: 16-35 мм² для блоков 50-125 А, 50-95 мм² для 160-250 А, 120-240 мм² для 315-500 А. Посчитайте количество выходных линий и их сечение с небольшим запасом на будущие группы. Выберите полюсность: 1 полюс - для отдельной фазы, нуля или PE, 3 полюса - трёхфазные потребители, 4 полюса - смешанные нагрузки с нулём. Для алюминиевых проводов берите блоки с винтовыми зажимами, рассчитанными и на алюминий, и на медь.

FAQ - быстрые ответы на ваши вопросы

Какой номинал блока выбрать? По току ввода с запасом: 50-125 А - квартирные и этажные щиты, 160-250 А - коммерция и промышленность, 315-500 А - магистральные линии и питание целых секций.

Сколько полюсов нужно? 1 полюс - разветвление одной фазы, нуля N или PE. 3 полюса - трёхфазные потребители 380 В. 4 полюса - универсальный вариант, когда в схеме есть и трёхфазные, и однофазные потребители.

Можно ли подключать алюминиевый кабель? Да, винтовые зажимы рассчитаны и на медь, и на алюминий без переходных пластин. После монтажа соединение стоит протянуть через 6-12 месяцев: алюминий текучее меди.

Чем блок лучше скруток и самодельных шин? Заводская конструкция исключает ошибки монтажа, даёт низкое переходное сопротивление и закрытый корпус: нет открытых токоведущих частей, которых можно случайно коснуться.

Как затягивать клеммы больших номиналов? Динамометрическим ключом с контролем момента - для блоков 315-500 А это принципиально: недотяг греется, перетяг деформирует жилу.

Где ещё применяют распределительные блоки? Приведённые сферы - самые распространённые, но не все. Блок нужен везде, где от одного ввода питается несколько линий: щиты АЗС и магазинов, строительные площадки, котельные и насосные, фермы и теплицы, серверные шкафы, временные распределительные пункты. Если у вас нестандартная схема - опишите задачу, подберём типоразмер.

Оригинальная ли продукция и действует ли гарантия? Да. Мы официальный партнёр АСКО, ETI, УЕК, UEC, TNSy. Гарантия от производителя.

Есть ли товар в наличии и когда доставка? Основной ассортимент - в наличии, отправка Новой Почтой по Украине за 1-3 дня.

Не уверены в выборе? Бесплатная консультация по подбору блока под ваш ввод - +380958577062.
