Автомат греется или выбивает: как проверить его и когда менять

22 октября 2026

Как проверить, исправен ли автоматический выключатель и когда его менять

💡 КОРОТКО О ГЛАВНОМ · ⏱ Время чтения: 8 мин

Ответ: исправность автомата проверяют в три шага: осмотр на следы нагрева, пробное включение без нагрузки и мультиметр на обесточенном аппарате. Мультиметр показывает состояние контактов, но не покажет, сработает ли защита при перегрузке. Это определяют только на испытательном стенде. Ресурс по паспорту - от 6 000 до 10 000 электрических циклов.
Для кого: для владельцев квартир, домов и дач, у которых автомат греется, выбивает без причины или не включается.
Что сделать: осмотреть корпус и клеммы, отключить все приборы линии, включить автомат и вызвать электрика для измерений.
Что выбрать: на замену - автомат того же номинала, той же характеристики и не с меньшей отключающей способностью.

Автомат вышел из строя, когда на корпусе видны оплавления, рукоятка не фиксируется или аппарат отключается при пробном включении без приборов. Остальное проверяют мультиметром и на стенде. Модульные автоматические выключатели работают в щитке годами и о себе не напоминают. Поэтому о них вспоминают, когда уже пахнет гарью.

Знакомая ситуация: один автомат в щитке стал теплее соседних, другой начал выбивать, когда включаешь чайник. Это поломка автомата или проблема линии? Ниже разбираем признаки, простые проверки, границы мультиметра и критерии замены.

⚠️ Безопасность

Работы в щитке выполняет электрик с группой допуска по электробезопасности не ниже III. Самостоятельно можно осмотреть корпуса автоматов, отключить приборы линии и один раз включить автомат. Измерения контактов и замену доверьте специалисту. Для измерений аппарат обесточивают со стороны ввода.

Как понять, что автомат вышел из строя или сгорел?

О неисправности автомата говорят шесть признаков. Три из них видны без приборов: оплавленный корпус, рукоятка, которая не фиксируется, и более сильный нагрев по сравнению с соседними аппаратами.

Признак	Что это значит	Что делать
Потемневшая или оплавленная пластмасса, запах гари	перегрев контактов на клемме	отключить линию, заменить автомат, проверить конец провода
Автомат отключается сразу после включения, приборы выключены	короткое замыкание на линии или повреждение аппарата	провести пробу с разделением, см. ниже
Рукоятка не остаётся в положении «включено»	сломан механизм	заменить
Корпус горячее соседних при похожей нагрузке	слабый контакт на клемме или изношенные контакты	обесточить и подтянуть клеммы, при повторе заменить
Выбивает при нагрузке меньше номинала	перегрев в щитке, перегруженная линия или сдвиг теплового расцепителя	посчитать нагрузку, затем испытать на стенде
Линия горячая, а автомат не отключает часами	защита не работает или номинал завышен	немедленно обесточить, заменить, проверить кабель

Тепловой расцепитель реагирует на нагрев: биметаллическая пластина изгибается и размыкает контакты. Поэтому в щитке, нагретом солнцем или соседними аппаратами, автомат срабатывает раньше. Рабочий диапазон температур у большинства серий - от -25 до +60 °C. Для серии ВА-2017 верхняя граница ниже - +55 °C, для ETIMAT 10 80-125 А - +50 °C.

Как проверить автоматический выключатель в домашних условиях без приборов?

Проверка без приборов - это проба с разделением. Она показывает, где причина: в линии или в самом автомате. Занимает она 10 минут.

Шаг 1. Отключите всё, что висит на линии. Выньте вилки, выключите свет выключателями. Нагрузка линии должна быть нулевой.

Шаг 2. Включите автомат. Если он остался включённым, а линия работает, значит, КЗ в приборе. Включайте приборы по одному. Тот, на котором автомат отключился, и есть виновник.

Шаг 3. Если автомат отключился сразу, даже без нагрузки, проблема либо в проводке линии, либо в аппарате. Чтобы разделить, электрик отсоединяет линию от клеммы автомата и включает аппарат вхолостую. Отключается и так - автомат неисправен. Держится - КЗ в проводке.

Есть ещё один небольшой, но полезный факт. На автомате нет кнопки «Test». Такая кнопка есть на УЗО, и она проверяет совсем другую функцию. Поэтому «нажать и проверить» автомат не получится.

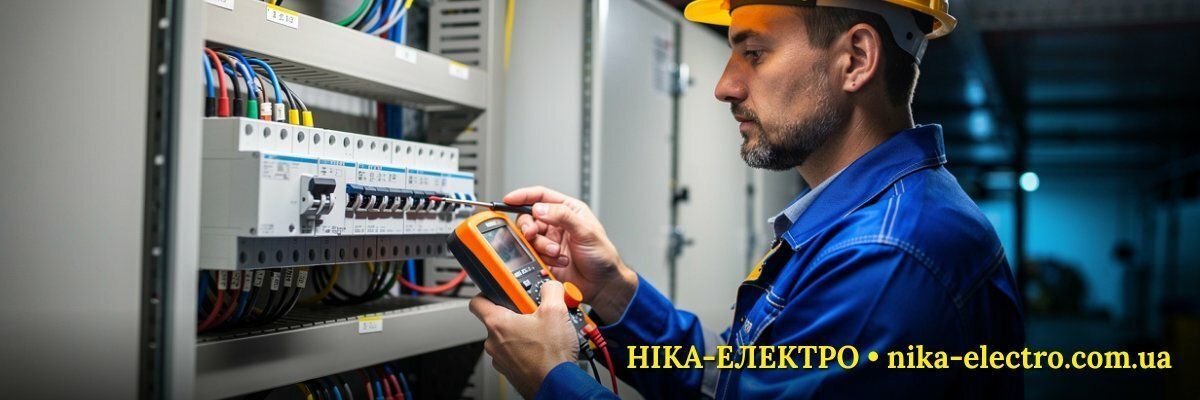

Как проверить автомат мультиметром?

Мультиметр проверяет только контакты: в положении «включено» каждый полюс должен проводить ток, в положении «выключено» - не проводить. Защитные функции (тепловой и электромагнитный расцепители) им не проверить.

Порядок для электрика:

1. Отключите вводной автомат и убедитесь, что напряжения на клеммах нет.

2. Отсоедините провода от клемм проверяемого аппарата.

3. Включите режим «прозвонки» или измерения сопротивления.

4. В положении «включено» прозвоните каждый полюс отдельно: вход - выход. Сопротивление должно быть близким к нулю, прибор подаст звуковой сигнал.

5. В положении «выключено» сигнала быть не должно: прибор покажет «OL» или бесконечное сопротивление.

Измерения, которые расходятся с этой картиной, означают выгоревшие контакты или застрявший механизм. Такой аппарат заменяют.

Почему этого мало? Автомат может «прозваниваться» идеально и при этом не отключаться при 1,45 номинала часами. Мультиметр этого не увидит. Для проверки характеристики срабатывания нужен испытательный стенд с током, который подают на аппарат и измеряют время отключения. Для домашней линии такой стенд имеет смысл только в лаборатории, а не в щитке.

Как проверить автомат на короткое замыкание и перегрузку?

Намеренно замыкать линию, чтобы «посмотреть, отключит ли», нельзя: это опасно для человека, проводки и самого аппарата. Правильный путь другой: проверить признаки и посчитать нагрузку.

Электромагнитный расцепитель реагирует на резкий скачок тока. В зависимости от характеристики это 3-5 номиналов для B, 5-10 для C и 10-20 для D. Именно поэтому автомат на 16 А с характеристикой C не отключается от пускового тока стиральной машины. А автомат B на той же линии может отключаться.

Перегрузку посчитать легко. Линия розеток кухни: чайник 2,2 кВт и духовка 1,3 кВт вместе дают 3,5 кВт. Делим 3500 Вт на 230 В и получаем 15,2 А. На автомате на 16 А это уже предел. Летом в нагретом щитке такой автомат начнёт отключаться, хотя он исправен. Здесь поможет не замена аппарата, а разделение нагрузки на две линии.

Чаще всего «испорченный» автомат оказывается просто перегруженной линией. Поэтому перед покупкой нового аппарата сначала посчитайте ток.

Сколько служит автоматический выключатель и когда его менять?

Производители указывают ресурс не в годах, а в циклах. Электрический ресурс - это количество отключений под нагрузкой, механический - без нагрузки. В паспортах заявлено:

Серия	Электрический ресурс	Механический ресурс
SB-M8 UEC	до 10 000 циклов	до 20 000 циклов
UTrust АСКО	10 000 циклов	20 000 циклов
ВА-2017 АСКО	6 000 циклов	20 000 циклов
MT60 GEWISS	не менее 10 000 циклов	не менее 20 000 циклов
MT100 GEWISS	не менее 10 000 циклов	не менее 20 000 циклов
ETIMAT 10 ETI 80-125 А	не менее 10 000 операций	не менее 20 000 операций

Как перевести это в годы? Если включать и выключать линию вручную дважды в день, это 730 циклов в год. Электрических 10 000 циклов хватит примерно на 13-14 лет, а 6 000 - на 8. Механических 20 000 - на 27 лет.

Но включение вручную - это лёгкий режим. Каждое аварийное отключение изнашивает контакты сильнее. После мощного короткого замыкания аппарат следует проверить, а при сомнении - заменить.

Меняйте автомат в таких случаях:

на корпусе или клемме есть оплавление, почернение, запах гари;
рукоятка не фиксируется, механизм заедает;
аппарат стабильно горячее соседних, а подтяжка клемм не помогла;
отключает при нагрузке, заметно меньшей номинала, а линия не перегружена;
не отключает перегруженную линию;
его включали после мощного КЗ, и есть сомнения в состоянии контактов.

Гарантия не равна сроку службы. Для UTrust она составляет 36 месяцев, для ВА27-100 - 5 лет. Это сроки, в течение которых производитель отвечает за дефекты. Реальный ресурс определяется циклами и условиями работы.

Как выбрать автомат на замену: что должно совпадать со старым?

Выбор начинается с параметров линии, а не с марки. Новую модель ставят по тому же принципу, что и прежнюю.

1. Номинал - тот же, что стоял, если линия не менялась. Номинал не больше допустимого тока кабеля. Для освещения на 1,5 мм² подойдёт автомат 1P 10 А, для розеток на 2,5 мм² - автомат 1P 16 А, для отдельной линии плиты на 4 мм² - автомат 1P 25 А.

2. Полюса - как в старом: 1P для одной фазы, 3P для трёхфазной нагрузки. Для трёхфазного котла или станка понадобится автомат 3P 32 А.

3. Характеристика - B, C или D, как на старом аппарате. Освещению подходит B, розеткам и технике - C, двигателям с тяжёлым пуском - D.

4. Отключающая способность - не меньше, чем у старого. Для квартиры обычно достаточно 4,5-6 кА, для вводов - 10 кА.

5. Зажимы - после монтажа их затягивают с паспортным моментом. Для GEWISS MT60 и MT100 это 2 Н·м.

Автомат «с запасом» на кабеле, который его не выдерживает, ничего не исправляет. Больший номинал лишь позволяет проводу дольше греть изоляцию.

Какие автоматические выключатели подходят на замену неисправному?

В НИКА-ЭЛЕКТРО есть аппараты пяти торговых марок. Номинальные ряды у них похожи, а различаются отключающая способность, диапазон токов и удобство диагностики.

Автоматические выключатели GEWISS: серии MT60, MT100 и MTHP160

Автоматические выключатели GEWISS серии MT60 имеют номиналы от 6 до 63 А с характеристиками B, C, D на 1-4 полюса. Серия MT100 на 10 кА охватывает 10-50 А с характеристиками C и D. Она имеет чёткую индикацию положения контактов и визуальный контроль срабатывания, поэтому причина отключения видна сразу. MTHP160 даёт 16 кА для одного полюса и 20 кА для многополюсных аппаратов.

Автоматические выключатели АСКО: серии UTrust и ВА-2017

Автоматические выключатели АСКО серии UTrust имеют номиналы от 1 до 63 А, исполнения на 1, 2 и 3 полюса и отключающую способность 6 кА. На корпусе есть QR-код, по которому проверяют подлинность изделия и открывают документацию. Это удобно, когда нужно убедиться, что аппарат оригинальный. Серия ВА-2017 тоже охватывает 1-63 А с электрическим ресурсом 6 000 циклов.

Автоматические выключатели UEC: серия SB-M8

Автоматические выключатели UEC серии SB-M8 имеют номиналы от 0,5 до 63 А, характеристики B, C, D и отключающую способность 4,5 кА. Ресурс - до 10 000 электрических и 20 000 механических циклов. Производитель советует раз в 6 месяцев проверять и подтягивать контактные зажимы. Это простой способ не допустить нагрева клемм.

Автоматические выключатели TNSy: серия ВА27-100

Автоматические выключатели TNSy серии ВА27-100 работают в диапазоне 1-125 А и имеют отключающую способность до 10 кА. Характеристики - C и D. Производитель даёт на серию 5 лет гарантии. Она подходит для вводов и щитов с высоким током КЗ.

Автоматические выключатели ETI: серия ETIMAT 10 на 80-125 А

Автоматические выключатели ETI серии ETIMAT 10 80-125 А - это трёхфазные аппараты с характеристиками B, C, D. Отключающая способность составляет 10 кА по EN 60898 и до 20 кА по EN 60947-2. Клеммы принимают провод 2,5-50 мм². Механизм блокировки не даёт случайно включить аппарат после срабатывания, а индикация показывает положение контактов.

Проверенные факты об исправности автомата

Мультиметром проверяют только контакты: в положении «включено» сопротивление полюса близко к нулю, в «выключено» - бесконечное.
Электрический ресурс автоматов серий UTrust, SB-M8, MT60 и MT100 составляет 10 000 циклов, механический - 20 000.
Раз в 6 месяцев производитель SB-M8 UEC советует проверять и подтягивать контактные зажимы.
Автомат B отключается мгновенно при токе 3-5 номиналов, C - при 5-10, D - при 10-20.
Для GEWISS MT60 и MT100 момент затяжки зажимов составляет 2 Н·м.

Другое мнение: автомат выбивает редко - действительно ли его нужно менять?

Распространённый совет: если автомат выбивает, замените его на новый, и всё наладится. Иногда это правда. Если аппарат оплавлен, греется или отключается вхолостую, замена действительно нужна.

Но в большинстве случаев автомат отключает, потому что линия перегружена. Новый аппарат того же номинала будет отключать так же. Ещё хуже - поставить номинал больше. Тогда автомат замолчит, но проводка продолжит греться. Если автомат выбивает редко и только при нескольких включённых приборах, сначала разделите нагрузку между линиями. Только если после этого проблема остаётся, аппарат следует испытать или заменить.

FAQ - быстрые ответы на ваши вопросы

❓ Как понять, что автомат сгорел?

Признаки: оплавленная или потемневшая пластмасса, запах гари, рукоятка, которая не фиксируется, и отключение сразу после включения без нагрузки. Если видно оплавление, аппарат не восстанавливают. Его заменяют вместе с проверкой конца провода на клемме.

❓ Что покажет мультиметр, если автомат исправен?

В положении «включено» каждый полюс «прозванивается» с сопротивлением, близким к нулю. В положении «выключено» сигнала нет. Это говорит об исправных контактах. Тепловой и электромагнитный расцепители мультиметром не проверить.

❓ Можно ли проверить автомат, замкнув линию?

Нет. Искусственное КЗ опасно для человека, проводки и аппарата. Правильный путь - проба с разделением: отключить нагрузку, отсоединить линию от клеммы и включить аппарат вхолостую. Если он отключается, проблема в нём.

❓ Сколько служит автомат в квартире?

Паспортный электрический ресурс - от 6 000 до 10 000 циклов. При включении дважды в день это 8-14 лет. Реальный срок зависит от того, сколько было аварийных отключений, и от качества контакта на клеммах.

❓ Нужно ли подтягивать клеммы и как часто?

Да. Производитель SB-M8 UEC рекомендует раз в 6 месяцев. Момент затяжки для GEWISS MT60 и MT100 - 2 Н·м. Слабая клемма греется, оплавляет пластмассу и портит автомат.

❓ Как проверить, что автомат оригинальный?

Для серии UTrust АСКО на корпусе есть QR-код. Он открывает техническую документацию и позволяет мгновенно проверить подлинность изделия. Для других серий сверяйте маркировку на корпусе с паспортом.

Исправный автомат - это аппарат без следов нагрева, с прочными контактами и номиналом, который соответствует кабелю. Осмотр и подтяжка клемм занимают 15 минут раз в полгода, а заменить автомат вовремя дешевле, чем ремонтировать оплавленный щиток.
