Реле контроля фаз

Реле контроля фаз - устройства для защиты трёхфазного оборудования от обрыва, асимметрии и неправильного чередования фаз.

НИКА-ЭЛЕКТРО предлагает реле контроля и выбора фаз от ETI, IEK, UEC, TNSy, GEWISS, АСКО с гарантией от 1 года, доставка по Украине 1-3 дня.

Для защиты трёхфазного оборудования смотрите также:

• ← Оборудование промышленной автоматизации - весь раздел
• Реле контроля напряжения - однофазные линии и контроль уровня напряжения
• Реле контроля тока - состояние самого механизма: перегрузка, заклинивание, холостой ход
• Переключатели ввода резерва (АВР) - силовая часть резервирования, когда фаза не возвращается
• Анализаторы сети и контроллеры АВР - увидеть перекос и измерить качество сети в цифрах
• Преобразователи частоты - привод, особенно чувствительный к перекосу и обрыву фазы
• Контакторы малогабаритные - силовая часть: реле управляет катушкой, а не двигателем напрямую
• Пускатели и выключатели - пуск двигателя вместе с тепловой защитой

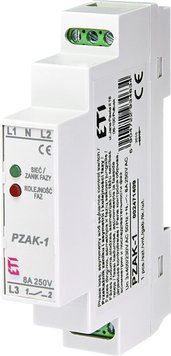

Функции контроля

Контроль обрыва фаз - отключение нагрузки при исчезновении любой из трёх фаз; контроль асимметрии - отключение при перекосе напряжений между фазами более 10-20 %; контроль последовательности чередования фаз - защита электродвигателей от реверса при неправильном подключении; контроль напряжения каждой фазы - отключение при выходе за установленные границы.

Реле выбора фаз

Автоматически выбирают и подключают фазу с наилучшими параметрами напряжения при наличии нескольких вводов питания. Применение: резервное питание от двух независимых источников; автоматическое переключение на резервный ввод при повреждении основного.

Применение

Защита трёхфазных электродвигателей насосов и компрессоров от аварийных режимов сети; защита технологического оборудования с частотными преобразователями; контроль качества трёхфазной сети на производстве; автоматизация систем с резервным питанием.

Технические характеристики: напряжение контролируемой сети 3ф 220-460 В AC; время срабатывания 0,1-5 секунд; выходные контакты 1-2 CO; монтаж на DIN-рейку.

Перечень не исчерпывающий: реле контроля фаз ставят везде, где есть трёхфазный двигатель и его потеря останавливает процесс, - например, на скважинных и канализационных насосах, в котельных, на элеваторах и зерносушилках, в деревообрабатывающих и металлообрабатывающих цехах, на СТО с компрессорами, в холодильных камерах и на мясопереработке, в лифтовом хозяйстве, на автомойках, в тепличных узлах вентиляции, на кранах и подъёмниках. Не нашли свой случай - подскажем реле под вашу схему и тип двигателя: +380958577062.

Как выбрать реле контроля фаз

Решите, какие функции нужны. Базово - обрыв фазы. Дальше по важности: асимметрия (перекос напряжений более 10-20 %), чередование фаз, контроль уровня напряжения каждой фазы. Для двигателя, который нельзя пускать «наоборот», чередование обязательно.

Проверьте диапазон сети. Приборы рассчитаны на трёхфазную сеть 220-460 В AC. Уставки по напряжению задают под вашу сеть, а не «по умолчанию»: в слабой сети слишком узкие границы дадут постоянные отключения.

Задайте время срабатывания. 0,1-5 секунд. Малая выдержка - для чувствительного оборудования, большая - чтобы реле не отключало привод из-за кратковременной просадки при пуске соседнего двигателя.

Посчитайте контакты. 1-2 CO. Один - отключить привод через контактор. Два - когда кроме отключения нужен сигнал в систему управления или на диспетчерскую, чтобы была видна причина остановки.

Отдельно: реле выбора фаз. Это другой класс прибора. Оно не просто отключает нагрузку, а само выбирает и подключает фазу с лучшими параметрами - нужно там, где есть несколько вводов и однофазную нагрузку надо питать непрерывно.

Не включайте в разрыв силовой цепи. Реле контролирует сеть и даёт команду; ток двигателя коммутирует контактор, подобранный по нагрузке.

FAQ - быстрые ответы на ваши вопросы

Чем опасен обрыв одной фазы? Двигатель не останавливается - он продолжает крутиться на двух фазах, беря с них ток за три. Обмотки перегреваются за минуты, и двигатель сгорает. Внешне при этом ничего не видно, поэтому без реле аварию замечают уже по запаху.

Что такое асимметрия и почему 10-20 % критично? Это перекос напряжений между фазами. Даже небольшой перекос даёт заметный рост тока в одной обмотке и нагрев. Реле отключает привод до того, как нагрев станет необратимым.

Зачем контролировать чередование фаз? При изменённом чередовании двигатель крутится в другую сторону. Для насоса это работа без подачи, для компрессора и конвейера - механическая авария. Чаще всего чередование «теряется» после ремонта на линии или переподключения щита - и именно тогда реле спасает оборудование.

Реле фаз заменяет автомат или тепловую защиту? Нет. Автомат защищает от перегрузки и короткого замыкания, тепловая защита - от длительного перегрева, реле фаз - от аварийного состояния сети. Обрыв фазы автомат не увидит: ток при этом не превышает уставку.

Реле контроля фаз или реле контроля напряжения? Реле напряжения следит за уровнем напряжения, реле фаз - ещё и за наличием, симметрией и порядком фаз. Для трёхфазного двигателя берут именно реле фаз; для однофазной линии с дорогой техникой достаточно реле напряжения.

Что делает реле выбора фаз? Оно питает однофазную нагрузку от той фазы, где параметры сейчас лучше, и само переключается при повреждении основного ввода. Это простое резервирование без полноценного АВР.

Почему реле отключает привод «без причины»? Обычно причина есть: кратковременная просадка при пуске соседнего мощного двигателя. Лечится увеличением выдержки в пределах 0,1-5 секунд. Если отключения частые - стоит измерить сеть анализатором, потому что проблема может быть реальной.

Куда подключать выходной контакт? На катушку контактора, который обесточивает привод, и при необходимости - в схему сигнализации. Второй контакт часто заводят на диспетчерскую, чтобы была видна причина остановки.

Где ещё применяют реле контроля фаз? Приведённые сферы - самые распространённые, но не все. Их ставят везде, где есть трёхфазный двигатель: скважинные и канализационные насосы, котельные, элеваторы и зерносушилки, деревообрабатывающие и металлообрабатывающие цеха, СТО с компрессорами, холодильные камеры, лифты, автомойки, теплицы, краны и подъёмники. Если у вас нестандартная задача - опишите её, подберём реле.

Оригинальная ли продукция и действует ли гарантия? Да. Мы официальный партнёр ETI, IEK, UEC, TNSy, GEWISS, АСКО. Гарантия от 1 года в зависимости от производителя и продукции.

Есть ли товар в наличии и когда доставка? Основной ассортимент - в наличии, отправка Новой Почтой по Украине за 1-3 дня.

Не уверены в выборе? Бесплатная консультация: подскажем реле под вашу схему и тип двигателя - +380958577062.
