Сальники и кабельные вводы - элементы для герметичного ввода кабеля в шкафы, боксы и корпуса оборудования.

В НИКА-ЭЛЕКТРО есть пластиковые, латунные и нейлоновые сальники разных типов: MG, PG и метрические, для защиты соединений от влаги, пыли и механических повреждений. Производители - УЕК, UEC, АСКО, TNSy, ETI. Гарантия и доставка по Украине, включая Днепр, за 1-3 дня.

Для сборки щита смотрите также:

← Принадлежности для распределительных шкафов - весь раздел
Зажимы винтовые - наконечники и клеммы для проводов, которые заходят через сальник
Замки, стекло, заглушки, крепления - остальная комплектация корпуса шкафа
Трубы для прокладки кабеля и аксессуары - гофра и жёсткие трубы под вводы для гофротрубы
Коробки монтажные - распределительные коробки, куда кабель также заводится через сальник
Металлорукав и аксессуары - защита кабеля на участке до ввода в корпус

Сальники пластиковые MG

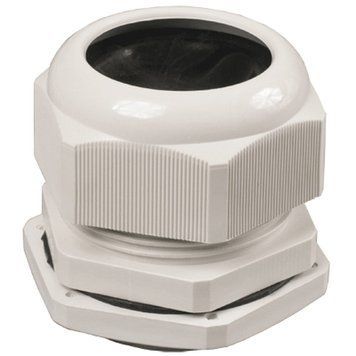

Сальники MG стандартные - пластиковые кабельные вводы с метрической резьбой M12, M16, M20, M25, M32, M40, M50, M63 для герметичного ввода кабелей диаметром от 3 до 44 мм в шкафы, боксы и корпуса электрооборудования со степенью защиты IP54-IP68. Изготовлены из нейлона PA66 с УФ-стабилизацией, устойчивы к температурам от -40 до +100 °C, к влаге, маслам, слабым кислотам и щелочам. В отличие от металлических, не корродируют, поэтому работают долго без потери свойств.

Конструкция состоит из корпуса с наружной резьбой, резинового уплотнителя, плотно охватывающего оболочку кабеля, и контргайки для затягивания и фиксации сальника в стенке корпуса. Это даёт надёжное герметичное соединение без попадания влаги и пыли.

Сальники MG удлинённые - с увеличенной длиной корпуса для установки в толстостенные корпуса и панели, где стандартной длины резьбы не хватает для надёжной фиксации контргайкой. Используются в промышленных шкафах и металлических корпусах.

Сальники латунные метрические

Сальники латунные никелированные - металлические кабельные вводы из латуни с никелевым покрытием и метрической резьбой M12-M63 для условий высоких температур, механических нагрузок и вибраций, где пластиковые сальники недостаточно прочны. Выдерживают температуры от -40 до +200 °C, не деформируются и не плавятся при нагреве оборудования, поэтому надёжно держат кабель в тяжёлых условиях промышленных объектов, энергетики и химических производств.

Никелевое покрытие защищает латунь от коррозии и окисления в агрессивных средах, влажных помещениях и на улице: металл не разрушается, а соединение не теряет герметичности.

Сальники латунные с удлинённой резьбой - для установки в толстостенные металлические корпуса, панели и шкафы, где нужна дополнительная длина резьбы, чтобы пройти сквозь толстый металл и надёжно зафиксироваться контргайкой с внутренней стороны.

Сальники PG

Сальники PG стандартные - с резьбой PG7, PG9, PG11, PG13,5, PG16, PG21, PG29, PG36, PG48 (европейский стандарт) для кабелей диаметром от 3 до 38 мм. Используются в импортном оборудовании и электрощитах, где уже предусмотрены отверстия с резьбой PG.

Пластиковые или латунные конструкции с резиновыми уплотнителями обеспечивают степень защиты IP54-IP68, в зависимости от исполнения и качества затягивания, и работают в условиях повышенной влажности и запылённости на производстве.

Сальники PG с двойным уплотнением - усиленная герметичность за счёт двух резиновых колец, которые уплотняют кабель снаружи и внутри корпуса сальника. Максимальная защита от влаги для критичных применений: бассейнов, саун, наружного оборудования.

Сальники со спиралью

Сальники со спиральной защитой - встроенная пластиковая спираль вокруг кабеля на выходе из сальника защищает от перегиба, переламывания и механических повреждений оболочки именно в том месте, где нагрузка на изгиб наибольшая.

Используются для подвижного оборудования: станков, роботов, манипуляторов, где кабели постоянно движутся и сгибаются. Без спирали изоляция быстро повреждается, жила обрывается, и нужен дорогой ремонт или замена.

Длина спирали - от 50 до 300 мм, в зависимости от диаметра кабеля и интенсивности движений. Материал - чёрный или серый пластик, спираль можно обрезать до нужной длины под конкретное применение.

Сальники с металлической спиралью - усиленная защита для тяжёлых условий: высоких температур и агрессивной среды, где пластиковая спираль недостаточно стойкая. Применяются в промышленности, энергетике, на химических производствах.

Сальники с расширенным диапазоном

Сальники универсальные - с широким диапазоном зажимаемых диаметров: один размер подходит для кабелей нескольких диаметров. Это экономит складские запасы и упрощает подбор под проект без точного измерения кабеля.

Например, M20 зажимает кабели от 6 до 12 мм вместо узкого диапазона 8-10 мм у стандартных сальников: резиновый уплотнитель деформируется под разные диаметры и держит герметичность на всём диапазоне.

Сальники с мембраной - эластичная резиновая мембрана с концентрическими прорезями позволяет вводить кабель без точного подбора диаметра: достаточно прорезать мембрану на нужном диаметре и протянуть кабель. Монтаж быстрый, контргайки не нужны.

Кабельные вводы для гофротрубы

Вводы для гофры - специальная конструкция для подключения гофрированной трубы к корпусам шкафов и боксов. Резьба M16, M20, M25, M32 под гофротрубу диаметром 16, 20, 25 и 32 мм: соединение надёжное, без стяжек и хомутов.

Конструкция из раздельных частей: внутренняя вставляется в гофротрубу, наружная навинчивается на корпус и затягивается контргайкой. Гофра зафиксирована без возможности вытягивания, герметичность - IP54, то есть защита от пыли и влаги.

Вводы для гофры с разрезом - для установки на уже проложенную гофротрубу: ввод раскрывается пополам, надевается на гофру и защёлкивается. Это ускоряет монтаж при модернизации систем и добавлении новых линий.

Заглушки для отверстий

Заглушки резьбовые - для закрытия неиспользуемых отверстий в корпусах, шкафах и боксах, резьба M12-M63 и PG7-PG48. Не пропускают внутрь пыль, влагу и насекомых, поэтому сохраняют степень защиты IP там, где кабельные вводы не установлены. Пластиковые или латунные, с резиновым уплотнителем под головкой, затягиваются контргайкой с внутренней стороны.

Заглушки мембранные - резиновая мембрана, которая вставляется в отверстие без резьбы. Быстрое закрытие отверстий в пластиковых корпусах и боксах, где резьба для заглушек не предусмотрена: без контргаек и инструмента.

Аксессуары для сальников

Контргайки - фиксируют сальники и заглушки в стенках корпусов: затягиваются с внутренней стороны и прижимают сальник к стенке. Пластиковые или латунные, под материал сальника, размеры под резьбу M12-M63 и PG7-PG48. Затягиваются вручную или ключом, соединение не ослабевает от вибраций и температурных колебаний.

Зубчатые шайбы - устанавливаются под контргайку для защиты от самоотвинчивания при вибрациях: зубцы впиваются в пластик или металл корпуса и блокируют вращение гайки.

Редукционные втулки - позволяют установить сальник меньшего диаметра в отверстие большего. Используются имеющиеся отверстия, без сверления новых: экономия времени на монтаж и аккуратный вид корпуса.

Применение сальников и вводов

Электрические шкафы и щиты - герметичный ввод кабелей питания и управления с защитой от пыли и влаги внутри корпуса. Особенно важно для шкафов с повышенной степенью защиты IP54-IP65.

Корпуса оборудования - подключение кабелей к частотным преобразователям, двигателям и насосам, где нужна надёжная фиксация кабеля и защита от вибраций, механических нагрузок и вытягивания проводов при обслуживании.

Наружная установка - латунные сальники с герметичностью IP68 для оборудования на улице, во влажных помещениях и бассейнах, где есть риск попадания воды под давлением, осадков и брызг на кабельные соединения.

Подвижное оборудование - сальники со спиралью защищают кабели от перегиба на станках, роботах и манипуляторах, где кабель постоянно движется: без защиты он быстро выходит из строя.

Перечень не исчерпывающий: сальник нужен везде, где кабель заходит в корпус и это место надо загерметизировать, - например, в уличных боксах видеонаблюдения, шкафах связи, насосных станциях и скважинном оборудовании, в теплицах, автомойках и на пищевых производствах. Не нашли свой случай - подскажем тип и размер под ваш кабель: +380958577062.

Преимущества качественных сальников

Герметичность - надёжное уплотнение кабеля резиновыми кольцами исключает попадание влаги и пыли внутрь корпуса, защищает оборудование от короткого замыкания и коррозии, продлевает срок службы электроустановки и снижает расходы на ремонт.

Механическая защита - фиксация кабеля в сальнике предотвращает вытягивание проводов при натяжении или случайном рывке и распределяет нагрузку по всей длине зажима, без концентрации напряжения в одной точке.

Стойкость к среде - нейлон и латунь с защитным покрытием выдерживают температуру, влажность, УФ-излучение, масла, кислоты и щёлочи без разрушения на протяжении десятков лет эксплуатации.

Скорость монтажа - простая конструкция позволяет установить кабель без специального инструмента и сложных операций, что снижает трудозатраты на монтаж.

Как подобрать сальник?

Диаметр кабеля. Измерьте наружный диаметр кабеля вместе с оболочкой и подбирайте сальник, диапазон зажима которого включает это значение: без зазоров и без чрезмерного сжатия оболочки.

Тип резьбы. Определите, какая резьба предусмотрена в корпусе - метрическая M12-M63 или PG7-PG48, и берите соответствующий сальник либо переходник, чтобы установить другой стандарт в имеющиеся отверстия.

Материал. Для сухих помещений и нормальных температур подходят пластиковые сальники. Для высоких температур, вибраций и агрессивной среды - латунные с никелевым покрытием.

Степень защиты. Для сухих помещений достаточно IP54, для влажных подвалов и гаражей - IP65, для улицы, бассейнов и саун - IP68 с двойным уплотнением и герметизирующей пастой.

FAQ - быстрые ответы на ваши вопросы

MG, PG или метрический - в чём разница? MG и метрические сальники имеют резьбу M12-M63, PG - европейский стандарт PG7-PG48. Смотрите, какая резьба уже нарезана в корпусе: если стандарты не совпадают, нужен переходник.

Как подобрать размер под диаметр кабеля? По диапазону зажима: например, M20 в обычном исполнении держит 8-10 мм, а в универсальном - от 6 до 12 мм. Кабель должен попадать в середину диапазона.

Пластиковый или латунный сальник? Пластиковый (нейлон PA66) - до +100 °C, для щитов и обычных условий. Латунный никелированный - до +200 °C, для вибраций, высоких температур и агрессивных сред.

Какой IP нужен? IP54 - сухие помещения, IP65 - влага, подвалы, гаражи, IP68 - улица, бассейны, сауны и места, где возможно попадание воды под давлением.

Зачем сальник со спиралью? Спираль держит кабель от перегиба на выходе из корпуса - там, где нагрузка на изгиб наибольшая. Нужна для подвижного оборудования: станков, роботов, манипуляторов.

Где ещё применяют сальники и кабельные вводы? Приведённые сферы - самые распространённые, но не все. Сальник ставят везде, где кабель заходит в корпус и нужна герметичность: уличные боксы видеонаблюдения, шкафы связи, насосные и скважины, теплицы, автомойки, пищевые производства, солнечные станции. Если у вас нестандартный случай - опишите задачу, подберём тип и размер.

Оригинальная ли продукция и действует ли гарантия? Да. Мы официальный партнёр УЕК, UEC, АСКО, TNSy, ETI. Гарантия от производителя.

Есть ли товар в наличии и когда доставка? Основной ассортимент - в наличии, отправка Новой Почтой по Украине за 1-3 дня.

Не уверены в выборе? Бесплатная консультация по подбору сальника под ваш кабель и корпус - +380958577062.
