Реле импульсные - бистабильные реле для дистанционного управления освещением и электроприборами из нескольких мест.

НИКА-ЭЛЕКТРО предлагает импульсные и промежуточные реле от ETI, IEK, UEC, GEWISS, TNSy с напряжением катушки 12-230 В AC/DC и током нагрузки 16-25 А. Гарантия от 1 года (зависит от производителя и продукции), доставка по Украине 1-3 дня.

Для сборки схемы управления смотрите также:

← Оборудование промышленной автоматизации - весь раздел
Реле времени и таймеры - когда управлять надо по расписанию, а не с кнопки
Программируемые реле - более сложная логика управления вместо набора отдельных реле
Реле контроля напряжения - защита нагрузки, которой управляет импульсное реле
Контакторы модульные - коммутация мощной нагрузки, которую реле не тянет напрямую
Датчики движения, фотореле - автоматический пуск освещения вместо ручной кнопки

Принцип работы импульсного реле

Короткий импульс от кнопки (0,1-1 секунда) переключает состояние реле: включено или выключено. Следующий импульс возвращает в противоположное состояние. Бистабильный механизм удерживает контакты без постоянной подачи напряжения на катушку - это экономия энергии и отсутствие гудения катушки. Параллельно можно подключить сколько угодно кнопок из разных мест без дополнительных схем - управление освещением с каждого этажа или с обоих концов коридора.

Типы и количество контактов

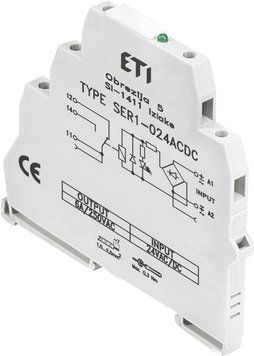

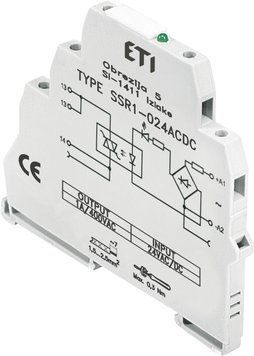

1NO - один нормально открытый контакт для одной линии освещения. 1CO - перекидной контакт для переключения между двумя линиями. 2NO - два контакта для управления двумя группами одновременно. 4NO - четыре контакта для разветвлённых схем. Промежуточные реле - отдельный тип для расширения количества контактов и согласования уровней напряжения между частями схемы: катушка 12-48-110-230 В AC/DC, контактная группа 1-4 контакта NO/NC, время срабатывания 10-20 мс, ток контактов 5-16 А.

Технические характеристики

Напряжение питания катушки 12-24-230 В AC/DC - под конкретную схему управления. Ток нагрузки контактов 16-25 А при cos φ=1 - хватает на группу освещения или розеточную линию. Механический ресурс 100 тысяч циклов, электрический - 50 тысяч циклов. Монтаж на DIN-рейку 35 мм, ширина 1-2 модуля (18-36 мм) - реле встаёт в стандартный щит рядом с автоматами.

Применение импульсных реле

Освещение лестничных клеток - управление с каждого этажа одной линией. Длинные коридоры - кнопки на обоих концах включают и выключают тот же свет. Уличное освещение - управление из дома и от ворот. Электроотопление - включение или выключение из разных комнат. Большие помещения (склады, цеха, паркинги) - несколько кнопок входа управляют общим освещением без сложной схемы.

Перечень не исчерпывающий: импульсное реле пригодится везде, где одной нагрузкой надо управлять из нескольких точек без прокладки сложной логики, - например, в гостиницах и хостелах (свет в номере от двери и от кровати), в теплицах (досветка из нескольких проходов), на объектах ОСМД (подвалы, технические этажи). Не нашли свой случай - подскажем, какая модель подойдёт: +380958577062.

Как выбрать импульсное реле?

Определите напряжение управления: 230 В - стандартная кнопка от сети, 12-24 В - слаботочные кнопки для безопасности. Посчитайте нагрузку: на группу света хватает 16 А, на розеточную линию берите 25 А. Выберите количество контактов по количеству линий: одна линия - 1NO, две - 2NO, переключение - 1CO. Для расширения контактов имеющегося реле берите промежуточное реле. Проверьте ширину в модулях, чтобы реле встало в ваш щит.

Преимущества наших реле

Бистабильная фиксация не требует питания для удержания состояния - катушка не греется и не гудит. Клеммные зажимы под сечение до 2,5 мм² держат жилу без подгорания. Корпус на DIN-рейку совместим со стандартными щитами под автоматы. Защита контактов от дуги продлевает ресурс при коммутации индуктивной нагрузки. Официальная гарантия производителя и сертификация по международным стандартам.

Быстрый выбор

По маркам: GEWISS · UEC

FAQ - быстрые ответы на ваши вопросы

Чем импульсное реле лучше обычного выключателя? Обычным выключателем вы управляете светом из одной точки. Импульсное реле позволяет поставить сколько угодно кнопок из разных мест - все управляют тем же светом. Для лестниц, коридоров и больших помещений это единственное простое решение.

Сколько кнопок можно подключить? Практически любое количество - кнопки подключаются параллельно без дополнительных схем. Ограничение только по длине линии управления, а не по количеству точек.

Какое напряжение катушки брать? 230 В - если кнопки питаются прямо от сети (самый распространённый вариант). 12-24 В - когда нужно безопасное слаботочное управление, например во влажных помещениях.

Чем импульсное реле отличается от промежуточного? Импульсное - переключает состояние от кнопки и удерживает его. Промежуточное - расширяет количество контактов и согласует напряжение между частями схемы, работает только пока на катушке есть напряжение.

Реле греется или гудит? Нет. Бистабильный механизм удерживает контакты механически, без постоянного тока на катушке - в отличие от контактора, который держит катушку под напряжением всё время работы.

Где ещё применяют импульсные реле? Приведённые сферы - самые распространённые, но не все. Их ставят везде, где одной нагрузкой управляют из нескольких точек: гостиницы и хостелы, теплицы, подвалы и технические этажи ОСМД, паркинги, производственные цеха. Если у вас нестандартная задача - опишите её, подберём модель под ваши условия.

Оригинальная ли продукция и действует ли гарантия? Да. Мы официальный партнёр ETI, IEK, UEC, GEWISS, TNSy. Гарантия производителя от 1 года, сертификация по международным стандартам.

Есть ли товар в наличии и когда доставка? Основной ассортимент - в наличии, отправка Новой Почтой по Украине за 1-3 дня.

Не уверены в выборе? Бесплатная консультация по подбору напряжения, тока и количества контактов - +380958577062.
