Как устроен распределительный блок РБДп UEC и где его применяют в этажных щитах

💡 КОРОТКО О ГЛАВНОМ  ·  ⏱ Время чтения: 7 мин

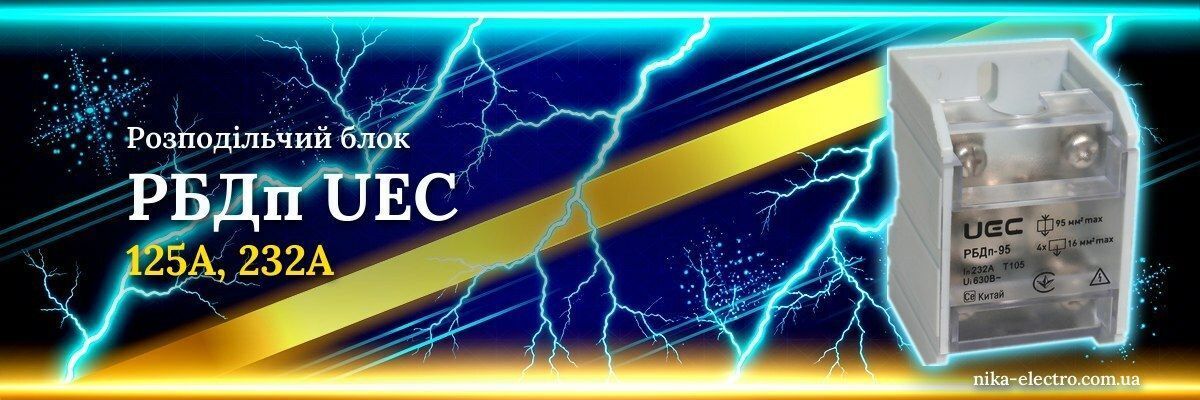

Распределительный блок РБДп UEC - однополюсное устройство для выполнения ответвлений от магистральных линий в этажных щитах без разрезания центрального проводника, при напряжении до 660 В.
Для кого: этажные щиты жилых и административных зданий, где нужно подключить до 4 исходящих линий от магистрали.
Диапазон: 2 номинала - 125 А и 232 А; сечение проводника на вводе - от 4 до 95 мм².
Ключевые преимущества: подключение без разрезания кабеля, прозрачная крышка для изоляции проводников, корпус из негорючего полиамида, IP20.

Где применяют распределительный блок РБДп UEC

Распределительный блок РБДп UEC - это устройство для подключения ответвлений от магистральной линии без разрезания центрального проводника. Распределительные блоки РБД и РБДп UEC решают разные задачи: РБД - для разветвления от одной точки ввода, РБДп - для ответвления от магистрали, проходящей насквозь.

Типичная область применения - этажные распределительные щиты многоквартирных и административных зданий: магистральный кабель идёт через этажные щиты, а РБДп позволяет отобрать питание для конкретного этажа без разрезания магистрали. Конструкция блока подходит для медных и алюминиевых проводников разного сечения.

Назначение и принцип работы распределительного блока РБДп UEC

Распределительный блок РБДп UEC предназначен для выполнения ответвлений от магистральных линий медных и алюминиевых проводов в этажных щитах при напряжении до 660 В. Номинальный ток - 125 А или 232 А - определяет, какую нагрузку выдержит узел ответвления.

Принципиальное отличие от блока РБД: центральный магистральный проводник проходит через блок без разрезания. К нему параллельно подключаются исходящие линии через зажимы латунной шины. После подключения проводники закрываются прозрачной крышкой, которая обеспечивает изоляцию и степень защиты IP20 и позволяет визуально проверить состояние подключения без разборки узла.

Линейка продуктов: модели РБДп UEC

Блок РБДп UEC выпускается в двух номинальных токах для разных уровней нагрузки:

Параметр РБДп-125 РБДп-232
Номинальный ток, А 125 232
Количество полюсов 1 1
Номинальное напряжение, В 660 660
Сечение проводника на вводе, мм² 4-95 4-95
Количество отходящих линий до 4 до 4
Степень защиты IP20 IP20
Тип подключения без разрезания без разрезания

Технические характеристики с объяснением практической пользы

Номинальный ток: 125 А или 232 А - определяет максимально допустимую длительную нагрузку через узел ответвления. РБДп-125 подходит для стандартных нагрузок этажных щитов, РБДп-232 - для щитов с повышенным потреблением.

Номинальное напряжение: 660 В - перекрывает стандартные уровни 220 В и 380 В низковольтных сетей этажных щитов жилых и административных зданий.

Сечение проводника на вводе: от 4 до 95 мм² - широкий диапазон позволяет подключать и магистральные кабели большого сечения (50, 70, 95 мм²), и исходящие линии малого сечения (4, 6, 10 мм²) в одном блоке без переходников.

Количество отходящих линий: до 4 - позволяет распределить питание на четыре независимые исходящие линии от одной точки ответвления.

Тип подключения: без разрезания центрального проводника - магистральный кабель не разрезается, что уменьшает количество соединений, снижает риск ошибок и упрощает монтаж.

Материал корпуса: полиамид, не поддерживающий горения - полиамид устойчивее к тепловому воздействию по сравнению со стандартным пластиком, что важно в условиях этажного щита при постоянной нагрузке.

🔧 Прозрачная крышка - не просто защита
Прозрачная крышка, устанавливаемая после подключения без дополнительного инструмента, служит двум целям: изолирует токоведущие части (IP20) и позволяет визуально проверить качество подключения и состояние проводников без разборки узла. Это ускоряет плановые осмотры и упрощает диагностику.

Сферы применения распределительного блока РБДп UEC

Блок РБДп UEC подходит везде, где требуется ответвление от магистральной линии без её разрезания. Есть магистральный кабель в этажном щите - этот прибор решает задачу ответвления независимо от типа здания.

Этажные щиты многоквартирных домов. Магистральный кабель питания идёт от распределительного щита подстанции или ВРУ через этажные щиты. Блок РБДп позволяет отобрать питание для квартир и общего освещения на каждом этаже без разрезания магистрали.

Этажные щиты административных зданий и офисных центров. Аналогичная схема - от общего распределительного щита до этажных узлов ответвления для подключения офисных групп.

Системы с разнотипными проводниками. Блок позволяет подключить медные и алюминиевые проводники в одном узле, что актуально при реконструкции зданий со смешанной проводкой.

Универсальное правило: если в вашем щите есть магистральный проводник и потребность в ответвлении от него без разрезания - распределительный блок РБДп UEC подойдёт независимо от типа здания и сферы деятельности.

Конструктивные особенности распределительного блока РБДп UEC

Латунная токопроводящая шина является основным контактным элементом. Через неё проходит центральный магистральный проводник и к ней же присоединяются исходящие линии - все в одном месте без разрезания.

Корпус из полиамида, не поддерживающего горения - полиамид обеспечивает механическую прочность и термостойкость, что особенно важно в условиях постоянной нагрузки в этажном щите.

Прозрачная крышка устанавливается после подключения проводников без дополнительного инструмента и изолирует все токоведущие части. Прозрачность позволяет проверять состояние проводки без разборки.

Уникальные характеристики: чем РБДп UEC отличается от РБД

Подключение без разрезания центрального проводника - ключевое отличие от блока РБД. Меньше соединений в магистральной линии означает меньше точек возможного перегрева и повышения контактного сопротивления.

Прозрачная крышка - функциональный элемент для изоляции и визуального контроля, не являющийся стандартом для большинства аналогов.

Широкий диапазон сечений: 4-95 мм² - подходит для подключения как магистральных кабелей большого сечения, так и исходящих линий малого сечения в одном блоке.

Безопасность эксплуатации

Степень защиты IP20 обеспечивается прозрачной крышкой, устанавливаемой после подключения. Крышка защищает проводники от случайного прикосновения согласно требованиям ДСТУ IEC 60529.

Корпус из негорючего полиамида не поддерживает горения, что снижает риск распространения пламени при аварийных ситуациях в щите.

Латунная шина выдерживает номинальный ток 125 А или 232 А при напряжении до 660 В - соответствует нагрузкам типовых этажных щитов.

Монтаж и подключение должны выполнять квалифицированные электрики. Информация основана на технических характеристиках производителя UEC.

Сравнительный анализ моделей: РБДп-125 или РБДп-232

При выборе между двумя моделями ориентируйтесь на расчётную нагрузку этажного щита:

Критерий РБДп-125 РБДп-232
Номинальный ток 125 А 232 А
Типовой объект Стандартный этажный щит Щит с повышенной нагрузкой
Количество отходящих линий до 4 до 4
Сечение вводного кабеля 4-95 мм² 4-95 мм²

Для стандартных этажных щитов жилых домов, как правило, достаточно РБДп-125. РБДп-232 применяется при повышенном потреблении - например, в зданиях со значительной нагрузкой на этаж.

Монтаж и подключение

Подготовка: снять изоляцию с центрального магистрального проводника на длину, соответствующую глубине введения в блок. Выполнять в обесточенном щите.

Введение магистрального проводника: ввести без разрезания через гнездо центрального проводника и зажать.

Подключение исходящих линий: снять изоляцию и подключить к гнёздам исходящих линий (до 4 штук).

Установка прозрачной крышки: установить крышку на место без инструмента после завершения подключения.

📌 Проверка перед введением в работу
После подключения проверьте затяжку всех клемм и правильность установки прозрачной крышки. Убедитесь, что номинальный ток блока превышает суммарную нагрузку подключённых исходящих линий.

Применение в различных отраслях

Блок РБДп UEC может использоваться везде, где возникает потребность в ответвлении от магистральной линии без её разрезания при напряжении до 660 В. Где есть магистральная линия и потребность в ответвлении питания - там нужен этот прибор.

Любая система распределения электроэнергии с магистральными линиями, требующая подключения до 4 исходящих линий без разрезания магистрали при токе до 232 А, может эффективно организовываться с помощью блока РБДп UEC независимо от типа объекта.

Техническое обслуживание

Блок РБДп UEC не требует планового технического обслуживания. При плановых осмотрах щита:

  • Проверяйте через прозрачную крышку состояние проводников и отсутствие следов перегрева.
  • Контролируйте плотность прилегания прозрачной крышки.
  • Проверяйте затяжку клемм - термические циклы могут ослаблять соединения.

Стандарты и сертификация

Распределительный блок РБДп UEC изготавливается в соответствии с техническими характеристиками производителя UEC. Степень защиты IP20 подтверждена по требованиям ДСТУ IEC 60529: защита от прикосновения подтверждена стандартизированными методами. Для уточнения перечня сертификатов рекомендуется обращаться к официальному дистрибьютору.

FAQ - быстрые ответы на вопросы

❓ Чем отличается РБДп от РБД?
РБДп позволяет ответвляться от магистрального проводника без его разрезания - центральный кабель проходит через блок насквозь, а исходящие линии подключаются параллельно. РБД - обычный шинный распределитель, где входной проводник подключается к клемме и дальше не идёт. Магистральный кабель проходит насквозь без разрезания: меньше контактных узлов = меньше точек нагрева = выше надёжность. При использовании РБД нужно разрезать магистраль и соединять через наконечники — больше точек возможного нагрева.
❓ Подходит ли РБДп для алюминиевых проводников?
Да. Блок подходит для медных и алюминиевых проводников при соблюдении требований к подключению разнометаллических проводников согласно ПУЭ. Сечение вводного проводника - от 4 до 95 мм². Сечение вводного алюминиевого кабеля подбирается по допустимому длительному току: для 125 А — минимум 50 мм² алюминий, для 232 А — минимум 95 мм². Уточняйте в таблицах ПУЭ.
❓ Сколько исходящих линий можно подключить к одному РБДп?
До 4 отходящих линий независимо от выбранной модели (125 А или 232 А). До 4 отходящих линий независимо от модели. Если нужно больше — установите несколько блоков РБДп параллельно на магистраль или переходите на шинные блоки большей ёмкости.
❓ Зачем прозрачная крышка, если есть корпус?
Прозрачная крышка изолирует проводники после подключения (IP20) и позволяет визуально проверять состояние проводки без разборки узла - ускоряет осмотры и упрощает диагностику. Прозрачная крышка позволяет визуально проверять состояние проводки без разборки узла — ускоряет осмотры и упрощает диагностику нагрева или повреждения. Особенно важно при ежегодных плановых проверках щита.
❓ Нужно ли разрезать магистральный кабель для подключения РБДп?
Нет. Это главное преимущество РБДп: магистральный проводник вводится без разрезания, что уменьшает количество контактных узлов и повышает надёжность магистрали. Это главное преимущество РБДп: меньше контактных узлов = меньше точек нагрева = выше надёжность магистральной линии. При использовании обычного РБД каждое ответвление требует разреза кабеля и установки наконечников.

Выбрать и заказать распределительные блоки РБДп UEC можно в НИКА-ЭЛЕКТРО - официальном партнёре UEC в Украине. Полный модельный ряд для этажных щитов. Обратитесь к нашим менеджерам через Telegram-бот или контактную форму.
