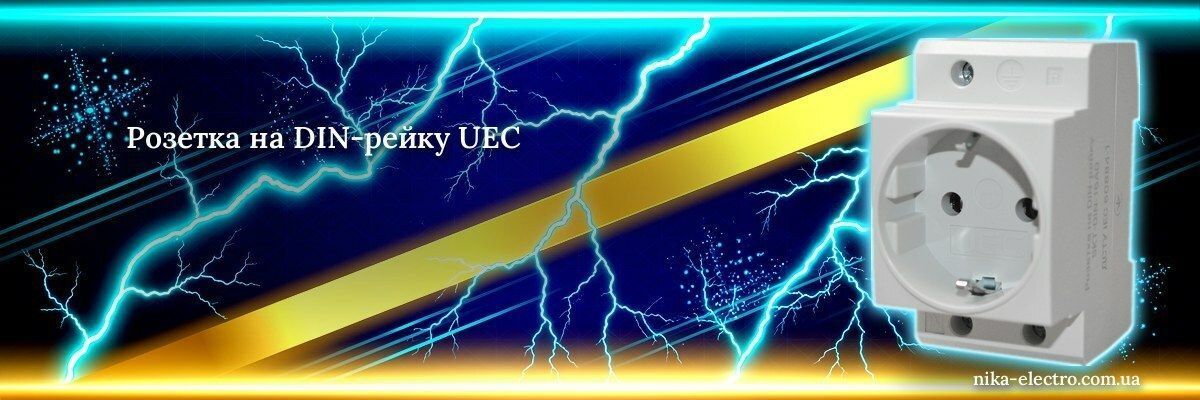

Розетка на DIN-рейку UEC: назначение, параметры и монтаж в щит

💡 КОРОТКО О ГЛАВНОМ  ·  ⏱ Время чтения: 5 мин
Розетка на DIN-рейку TM UEC - модульное устройство для монтажа непосредственно в распределительный щит, обеспечивающее временное питание переносного инструмента или освещения во время ремонтных и профилактических работ.
Для кого: электрики, монтажники, обслуживающий персонал - все, кто выполняет работы в щитах и щитовых помещениях без стационарных розеток рядом с местом работы.
Параметры: номинальное напряжение 250 В, номинальный ток 16 А, степень защиты IP20, заземляющий контакт в комплекте.
Ключевые преимущества: монтаж на DIN-рейку без крепёжных элементов, заземляющий контакт по стандарту, гарантия 5 лет.

Розетка в щите - удобная деталь, которая избавляет от протягивания удлинителей через всё помещение каждый раз, когда нужна лампа или инструмент во время профилактики.

Что такое розетка на DIN-рейку и зачем она нужна

Розетка на DIN-рейку TM UEC - это модульное устройство группы дополнительного щитового оборудования UEC для установки непосредственно в распределительном щите рядом с автоматическими выключателями, УЗО и другими модульными аппаратами. В отличие от обычной настенной розетки, она монтируется на стандартную DIN-рейку и не занимает места на стене или полу щитового помещения.

Главная функция - обеспечить временную точку питания для переносного светильника или электроинструмента малой мощности прямо там, где уже есть электричество: в щите. Это особенно актуально во время профилактических осмотров, замен компонентов и проверок цепей, когда нужны освещение или инструмент в непосредственной близости от щита.

🔧 Когда розетка в щите действительно удобна
Во время профилактических работ вечером или в помещениях без окон - первая потребность это переносная лампа. Без розетки в щите: искать удлинитель, прокладывать от другого источника. С розеткой в щите: подключил прямо на месте - и сразу есть свет для работы.

Назначение и принцип работы

Розетка является пассивным коммутационным устройством: она обеспечивает подключение потребителя к однофазной сети 250 В с заземлением. Никаких активных элементов защиты внутри нет - защита линии обеспечивается автоматическим выключателем, к которому подключена эта розетка в схеме щита.

Заземляющий контакт позволяет использовать двухконтактные и трёхконтактные вилки стандарта Schuko (CEE 7/4, Type F) - который применяется для большинства переносного электроинструмента и освещения в Украине и Европе.

Технические характеристики розетки на DIN-рейку UEC

Параметр Значение
Производитель TM UEC
Номинальное напряжение 250 В
Номинальный ток 16 А
Степень защиты IP20
Заземляющий контакт Есть
Место установки DIN-рейка в распределительном щите
Назначение Временное питание инструмента или переносного светильника
Гарантия 5 лет

Номинальный ток 16 А соответствует мощности потребителя до 3500 Вт при напряжении 220 В. Этого достаточно для переносных ламп, дрелей, паяльников, цифровых измерительных приборов и большинства ручного инструмента.

Степень защиты IP20 означает: устройство защищено от касания пальцами к токоведущим частям, но не защищено от влаги и пыли. Установка только внутри закрытых щитов в сухих помещениях.

Линейка: комплектация и варианты

Розетка на DIN-рейку UEC поставляется поштучно или упаковкой. Комплектация каждой единицы:

  • Розетка на DIN-рейку с заземляющим контактом - 1 шт.
  • Заводская упаковка

Дополнительных крепёжных элементов не требуется - фиксация на DIN-рейку осуществляется зажимной защёлкой, встроенной в корпус устройства.

Области применения

Розетка на DIN-рейку UEC подходит везде, где есть распределительный щит и потребность во временной точке питания. Главное правило: есть потребность подключить переносной прибор непосредственно в щитовом помещении - эта розетка решает задачу независимо от типа объекта.

Где применяют на практике:

  • Административные здания и офисы - где щитовые комнаты обслуживает персонал без стационарных розеток на стенах
  • Промышленные объекты и заводы - при регулярном техническом обслуживании силовых щитов
  • Частные дома и коттеджные посёлки - при монтаже или проверке домашних щитов во время строительства
  • Коммерческие объекты (торговые центры, гостиницы) - где щитовые комнаты используются регулярно, но без собственных розеток
  • Медицинские учреждения и школы - где обслуживающий персонал нуждается в подвижном источнике питания при обходах щитовых

Универсальное правило: если есть распределительный щит с DIN-рейкой и свободным местом, а рядом возникает потребность во временном питании - розетка на DIN-рейку UEC подходит независимо от типа помещения.

Конструктивные особенности

Корпус выполнен для монтажа на стандартную DIN-рейку 35 мм. Фиксация защёлкой - без винтов и крепежа, одним движением при монтаже и демонтаже. Заземляющий контакт интегрирован в конструкцию розетки и подключается к заземляющей шине щита стандартным проводом.

Лицевая часть - стандартное гнездо Schuko для вилок CEE 7/4 (тип F), что гарантирует совместимость с большинством бытового и профессионального электроинструмента и освещения.

Уникальные характеристики

Компактность и простота монтажа - ключевые преимущества по сравнению с обычными розетками, установленными на стену щитового помещения. Розетка на DIN-рейку не требует штробления, подрозетника или дополнительного кабеля от щита до стены - она подключается непосредственно в щите, занимая 1-2 модульных места в ряду.

Безопасность эксплуатации

Степень защиты IP20 обеспечивает: защиту от касания пальцами к токоведущим частям гнезда. Заземляющий контакт обеспечивает защитное заземление подключённого потребителя в соответствии с требованиями ПУЭ. Защита линии от перегрузок и коротких замыканий - автоматическим выключателем в группе питания розетки.

Устройство предназначено только для закрытых щитов в сухих помещениях (IP20). Не рекомендуется для подключения нагрузок мощностью более 3,5 кВт (соответствует 16 А при 220 В).

Сравнительный анализ: розетка на DIN-рейке vs настенная розетка в щитовой

📌 Когда рейечная розетка лучше настенной
Розетка на DIN-рейке: монтируется за секунды, питается от линии в щите, не требует дополнительного кабеля по стене. Настенная розетка: требует штробления, подрозетника и прокладки кабеля от щита. Оба варианта дают одинаковый результат - но рейечная проще и быстрее при монтаже.
Параметр Розетка на DIN-рейку UEC Настенная розетка
Монтаж На DIN-рейку, без крепежа Подрозетник, винты
Кабель От щита От щита по стене
Время монтажа Минуты Несколько часов
Степень защиты IP20 (только для щита) IP20-IP54 (зависит от модели)

Применение в различных отраслях

Любой щит, требующий обслуживания в полевых условиях, может получить удобную точку питания благодаря розетке на DIN-рейку UEC - независимо от отрасли и типа объекта.

Наличие DIN-рейки в щите и потребность во временном питании автоматически означают целесообразность установки розетки - независимо от вашей сферы деятельности.

Монтаж и подключение

Монтаж розетки на DIN-рейку:

1. Зафиксировать верхнее крепление на рейку и защёлкнуть нижнее

2. Подключить питающий провод фазы к клемме L

3. Подключить нулевой провод к клемме N

4. Подключить защитный провод PE к клемме заземления

5. Проверить затяжку клемм перед закрытием щита

Сечение подключаемых проводников - в соответствии с номинальным током 16 А. Работы выполняет квалифицированный электрик.

Техническое обслуживание

Устройство не требует регулярного обслуживания. Рекомендуется: внешний осмотр состояния гнезда и корпуса при плановом осмотре щита. В случае видимых повреждений корпуса или гнезда - замена устройства.

Стандарты и сертификация

Розетка на DIN-рейку TM UEC соответствует требованиям к модульному щитовому оборудованию. Степень защиты IP20 подтверждена испытаниями. Технические параметры (16 А / 250 В) гарантируют безопасную работу с бытовым и переносным электроинструментом в пределах указанного номинала - производитель отвечает за соответствие параметров задокументированным нормам.

FAQ - быстрые ответы на ваши вопросы

❓ Какую нагрузку можно подключать к розетке на DIN-рейке UEC?
До 3,5 кВт (при 220 В и номинальном токе 16 А). Подходит для переносных ламп, дрелей, паяльников, цифровых приборов, зарядных устройств для аккумуляторного инструмента. Не подключайте потребителей с большими пусковыми токами (болгарки, компрессоры с пуском >20 А) — пусковой ток может превысить номинал даже при малой рабочей мощности. Для таких устройств проверяйте паспортный пусковой ток, а не только номинальную мощность.
❓ Подходит ли она для постоянного подключения потребителя?
Технически подходит для длительного использования в пределах номинала, но предназначена прежде всего для временного подключения во время обслуживания. Для постоянного потребителя лучше выделить отдельную линию с автоматом. Для постоянного питания конкретного потребителя лучше использовать стационарное подключение через клеммы — это снижает риск повреждения вилки при многократных подключениях и уменьшает переходное сопротивление в соединении.
❓ Нужен ли отдельный автоматический выключатель для защиты этой розетки?
Да, обязательно. Розетка не имеет встроенной защиты - она подключается к имеющейся линии с автоматическим выключателем (рекомендуется 16 А, тип C или B). Защиту линии и розетки от КЗ и перегрузок обеспечивает автомат. Если линия защищена автоматом большего номинала (например, 25 А), кабель подводки к розетке должен выдерживать соответствующий ток, иначе кабель перегреется раньше, чем сработает защита.
❓ Какую вилку можно использовать с розеткой UEC?
Стандартная вилка Schuko (CEE 7/4, тип F) с двумя штырями и боковыми заземляющими ламелями - которая применяется для большинства бытового и промышленного инструмента в Украине и Евросоюзе. Также подходят вилки CEE 7/16 (Europlug, без заземления). Вилки типа C (без заземления) тоже физически входят, но заземление при этом не соединяется — для оборудования класса I (с металлическим корпусом) это недопустимо из соображений безопасности.
❓ В каких условиях нельзя использовать розетку?
При степени защиты IP20 - нельзя во влажных помещениях (подвалы с подтоплением, открытые площадки, строительные щиты под дождём). Только закрытые щиты в сухих помещениях. Также запрещено превышать 16 А / 250 В AC и подключать нагрузку постоянного тока без проверки совместимости оборудования.
