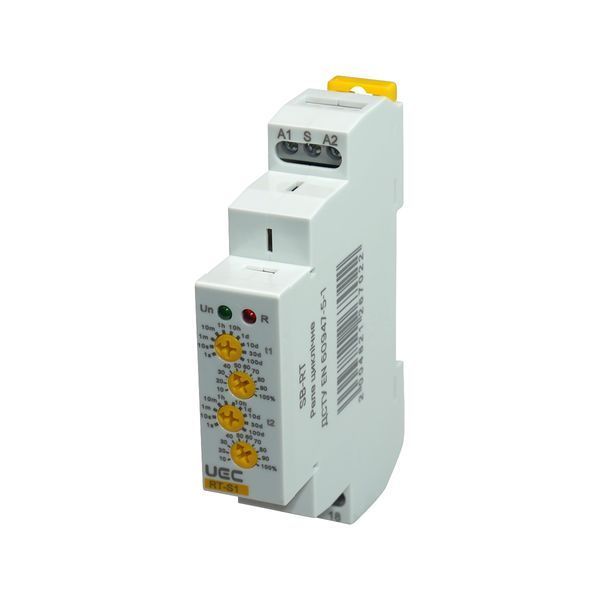

Реле циклическое RT торговой марки UEC технически подходит для автоматического циклического управления электрооборудованием с заданным временем включения T1 и отключения T2 — например для автополива, вентиляции или сигнальных систем (задержка до 100 дней, регулировка 10–100%).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Автоматизации циклических процессов с гибкой настройкой интервалов: систем орошения, вентиляции или освещения, где требуется чередование включения/отключения с различными временными интервалами (диапазон задержки 0,1 с — 100 дней, 12 положений регулятора)
- Управления нагрузкой в системах с различными типами питания: модели RT-S1/W240 и RT-S2/W240 технически подходят для сетей постоянного или переменного тока — например в промышленных или автономных установках (напряжение питания 12–240 В AC/DC)
- Подключения однофазного оборудования с коммутацией через 1 или 2 контактные группы в зависимости от схемы: одноконтактные модели (RT-S1) — для простых цепей, двухконтактные (RT-S2) — для схем с раздельным управлением (1 или 2 контакта SPDT, номинальный ток 16 А)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в таких ситуациях:
- Точная регулировка временных интервалов от 0,1 секунды до 100 дней с возможностью тонкой подстройки в пределах установленного значения (регулировка 10–100% с шагом 10%, погрешность срабатывания не более 0,2%)
- Коммутация нагрузки до 16 А при одиночной установке или 8 А при плотном монтаже с минимальным шагом между изделиями 18 мм (номинальное напряжение контактной группы 250 AC / 24 DC)
- Монтаж на DIN-рейку в распределительных щитах с защитой лицевой панели IP40 и клемм IP20, что допускает использование в стандартных электрощитовых шкафах (масса не более 80 г, сечение провода до 2,5 мм²)
Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.
Чем отличаются позиции серии RT
Серия включает 4 исполнения, отличающихся по двум параметрам: количество контактных групп и напряжение питания.
- RT-S1/A230 — 1 контактная группа (SPDT), напряжение питания 230 В AC. Технически подходит для однофазных сетей переменного тока с одной выходной цепью управления.
- RT-S1/W240 — 1 контактная группа (SPDT), напряжение питания 12–240 В AC/DC. Технически подходит для сетей как переменного, так и постоянного тока — например в системах с источниками бесперебойного питания или в автономных установках.
- RT-S2/A230 — 2 контактные группы (SPDT), напряжение питания 230 В AC. Технически подходит для схем, где требуется одновременное или раздельное управление двумя независимыми цепями нагрузки от однофазной сети.
- RT-S2/W240 — 2 контактные группы (SPDT), напряжение питания 12–240 В AC/DC. Технически подходит для двухконтактных схем управления в установках с переменным или постоянным питанием широкого диапазона.
Комплектация
- Реле циклическое RT (согласно заказанному исполнению)
- Паспорт изделия
- Заводская упаковка
Технические характеристики
- Торговая марка: UEC
- Серия: RT (реле циклическое)
- Назначение: циклическое включение на время T1 и отключение на время T2 электротехнического оборудования
- Соответствие: Технический регламент низковольтного электрического оборудования, ДСТУ EN 60947-5-1
- Количество фаз: 1
- Номинальное напряжение питания Un: 230 В AC (модели A230) / 12–240 В AC/DC (модели W240)
- Количество переключающих контактов (SPDT): 1 (модели S1) / 2 (модели S2)
- Диапазон частоты сети питания, Гц: 50–60
- Номинальное импульсное выдерживаемое напряжение Uimp, В: не менее 4000
- Номинальное напряжение изоляции Ui, В: не менее 270
- Номинальное напряжение контактной группы, В: 250 AC / 24 DC
- Минимальная коммутируемая мощность, мВт: 500
- Номинальный ток контактных групп, А: 16 (8)* AC/DC
- Потребляемая мощность: 5,2 ВА/Вт (модели A230) / 1,6 ВА AC; 0,9 DC (модели W240)
- Условный тепловой ток Ith, А, категория AC-1: 16
- Допуск напряжения питания: -15%, +10%
- Задержка времени срабатывания: 0,1 с — 100 дней
- Погрешность срабатывания реле, %: не более 0,2
- Положения регулятора времени задержки: 1 с; 10 с; 1 мин; 10 мин; 1 час; 10 часов; 1 день; 10 дней; 100 дней; ВКЛ; ОТКЛ
- Регулировка в пределах установленного времени задержки: 10–100%, с шагом 10%
- Время отклика, мс: не более 400
- Время сброса, мс: не более 200
- Механическая износостойкость, циклов: не менее 1×10⁷
- Электрическая износостойкость, циклов: не менее 1×10⁶
- Индикатор наличия напряжения: зелёный светодиод
- Индикатор срабатывания реле: красный светодиод
- Максимальное сечение провода, мм²: одножильный 1×2,5 или 2×1,5; многожильный с наконечником 1×2,5
- Выдерживаемый момент затяжки винта вывода, Н×м: 1,2
- Температурный коэффициент при 20 °C: 0,05% / °C
- Категория перенапряжения: III
- Степень защиты по ДСТУ EN 60529: IP40 лицевая панель / IP20 клеммы
- Масса, г: не более 80
- Режим работы: продолжительный
- Ремонтопригодность: неремонтопригодные
- Срок службы, лет: 5
- Гарантия: 2 года
- Тип монтажа: DIN-рейка
Значение номинального тока 16 А — при одиночной установке или при установке с зазором не менее 18 мм. Значение 8 А — при установке изделий вплотную.
