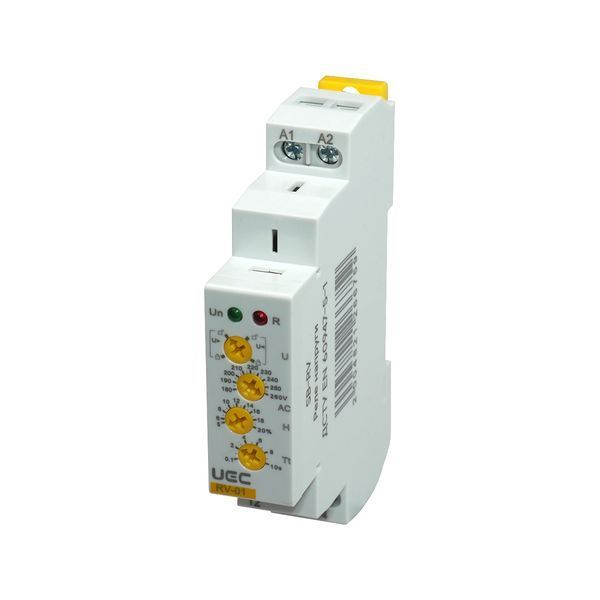

Реле напряжения 1-фазное серии RV торговой марки UEC технически подходит для защиты однофазных сетей от отклонений напряжения — например, для автоматического отключения нагрузки при просадке до 180 В или скачке выше 260 В (контакт SPDT, ток 10 А AC/DC).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Защиты бытовой техники (холодильник, стиральная машина, кондиционер) от повышенного или пониженного напряжения в однофазной сети 220 В AC, где необходимо автоматическое отключение при выходе за диапазон 180÷260 В (номинальное напряжение питания 220 AC, диапазон регулируемых напряжений 180÷260 В)
- Установки в распределительных щитах на DIN-рейку, где требуется контроль качества напряжения с регулируемой задержкой повторного включения от 0,1 до 10 с — для предотвращения частых переключений при нестабильном питании (задержка срабатывания 0,1÷10 с, задержка начала работы 0,5 с)
- Применения в системах с регулируемым гистерезисом срабатывания (5÷20%), где важно исключить «дребезг» контактов при напряжении вблизи пороговых значений (погрешность срабатывания реле не более 1%)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в таких ситуациях:
- Коммутация нагрузок до 10 А AC/DC при номинальном напряжении контактной группы 250 AC / 24 DC, что позволяет подключать контакторы или непосредственно управлять нагрузками (1 переключающий контакт SPDT, категория применения AC1)
- Выдержка импульсных перенапряжений до 4000 В при номинальном напряжении изоляции 270 В, что обеспечивает стойкость к переходным процессам в сети (категория перенапряжения III, соответствие ДСТУ EN 60947-5-1)
- Длительная механическая надёжность — не менее 1×10⁷ циклов включения/отключения и электрическая износостойкость не менее 1×10⁶ циклов (время сброса не более 1000 мс)
Чем отличаются позиции серии RV
Серия включает 4 артикула, различающихся по напряжению питания и диапазону измеряемых напряжений:
| Артикул | Напряжение питания | Допуск напряжения питания | Диапазон регулирования | Потребляемая мощность |
| RV-01/A220 | 220 AC | 160÷270 В | 180÷260 В | 4,9 ВА |
| RV-01/AD240 | 110-240 AC/DC | 50÷270 В | 65÷260 В | 1,2 ВА AC / 0,5 Вт DC |
| RV-02/A220 | 220 AC | 160÷270 В | 180÷260 В | 4,9 ВА |
| RV-02/AD240 | 110-240 AC/DC | 50÷270 В | 65÷260 В | 1,2 ВА AC / 0,5 Вт DC |
Версии AC/DC (RV-01/AD240 и RV-02/AD240) технически подходят для сетей с переменным или постоянным током напряжением 110÷240 В — например, для объектов с резервным питанием от аккумуляторных систем или DC-источников (напряжение питания 110-240 AC/DC, диапазон допуска 50÷270 В, потребляемая мощность от DC — 0,5 Вт).
Версии AC (RV-01/A220 и RV-02/A220) предназначены исключительно для сетей переменного тока 220 В AC, где постоянный ток не используется (напряжение питания 220 AC, допуск 160÷270 В, потребляемая мощность 4,9 ВА).
Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.
Комплектация
- Реле напряжения 1-фазное серии RV
- Паспорт изделия
- Заводская упаковка
Технические характеристики
Общие для всех типоисполнений:
- Торговая марка: UEC
- Количество переключающих контактов (SPDT): 1
- Номинальный ток контактных групп, А: 10 AC/DC
- Номинальное напряжение контактной группы, В: 250 AC / 24 DC
- Минимальная коммутируемая мощность, мВт: 500
- Категория применения: AC1
- Диапазон регулируемых напряжений, В: 180÷260 (для A220) / 65÷260 (для AD240)
- Гистерезис, %: 5÷20
- Погрешность срабатывания реле, %, не более: 1
- Задержка начала работы при подаче напряжения питания, с: 0,5
- Задержка времени срабатывания, с: 0,1÷10
- Погрешность уставки регуляторов, %, не более: 1
- Погрешность регулируемой задержки времени срабатывания, %: 10
- Время сброса, мс, не более: 1000
- Диапазон частоты сети питания, Гц: 45÷65
- Номинальное импульсное выдерживаемое напряжение, Uimp, В, не менее: 4000
- Номинальное напряжение изоляции, Ui, В, не менее: 270
- Категория перенапряжения: III
- Выдерживаемый момент затяжки винта вывода с помощью отвёртки, Н×м: 1,2
- Максимальное сечение присоединяемых проводников однопроволочных, мм²: 1×2,5; 2×1,5
- Максимальное сечение присоединяемых проводников с наконечником, мм²: 1×2,5
- Механическая износостойкость, циклов ВО, не менее: 1×10⁷
- Электрическая износостойкость, циклов ВО, не менее: 1×10⁶
- Степень защиты со стороны выводов согласно ДСТУ EN 60529: IP20
- Соответствие стандартам: ДСТУ EN 60947-5-1; Технический регламент низковольтного электрического оборудования
- Масса, г, не более: 59
- Гарантийный срок: 2 года
Специфические параметры по типоисполнениям:
- RV-01/A220: номинальное напряжение питания 220 AC; допуск напряжения питания 160÷270 В; потребляемая мощность 4,9 ВА
- RV-01/AD240: номинальное напряжение питания 110-240 AC/DC; допуск напряжения питания 50÷270 В; потребляемая мощность 1,2 ВА AC / 0,5 Вт DC
- RV-02/A220: номинальное напряжение питания 220 AC; допуск напряжения питания 160÷270 В; потребляемая мощность 4,9 ВА
- RV-02/AD240: номинальное напряжение питания 110-240 AC/DC; допуск напряжения питания 50÷270 В; потребляемая мощность 1,2 ВА AC / 0,5 Вт DC
