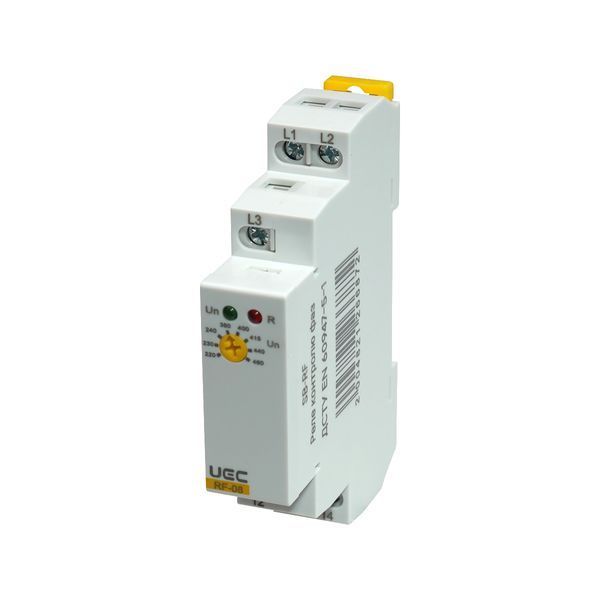

Реле фаз RF 03 / RF 06 / RF 08 3ф 220-460 В AC TM UEC технически подходит для защиты трёхфазного электрооборудования от аварийных режимов сети - например, насосных станций или вентиляционных установок, где критичен контроль симметрии и последовательности фаз.
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Защиты трёхфазных электродвигателей насосов, вентиляторов или компрессоров от повреждения вследствие обрыва одной из фаз или неправильной последовательности подключения (мониторинг обрыва фаз и последовательности фаз доступен во всех моделях линейки)
- Установки в распределительных щитах производственных помещений, где трёхфазное оборудование чувствительно к колебаниям напряжения и асимметрии фаз (диапазон измеряемого напряжения 176-552 В, контроль повышения напряжения от 2 до 20% в моделях RF-06 и RF-08)
- Подключения в схемы защиты оборудования через один переключающий контакт (SPDT), где требуется коммутация цепей управления или сигнализации (номинальный ток контактных групп 10А, напряжение контактной группы 250 AC / 24 DC)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Непрерывный мониторинг параметров трёхфазной сети в диапазоне напряжения 176-552 В с индикацией наличия напряжения (зелёный светодиод) и срабатывания реле (красный светодиод), что позволяет контролировать состояние сети визуально (номинальное напряжение питания 220+460 В AC, частота 45-65 Гц)
- Защита от ошибочного запуска оборудования после восстановления питания благодаря задержке запуска реле 0,5 с (модели RF-06 и RF-08 дополнительно имеют настраиваемую задержку срабатывания от 0,1 до 10 с или 2 с в зависимости от модели)
- Механическая износостойкость не менее 10⁷ циклов и электрическая износостойкость не менее 10⁵ циклов позволяет длительную эксплуатацию в схемах с частыми коммутациями (потребляемая мощность не более 16 ВА AC)
Отличия между моделями линейки
| Функция |
RF-03 |
RF-06 |
RF-08 |
| Контроль повышенного напряжения |
- |
от 2 до 20% |
15% |
| Контроль пониженного напряжения |
- |
от -20 до 2% |
-15% |
| Контроль асимметрии напряжения |
- |
от 5 до 15% |
8% |
| Задержка срабатывания |
- |
от 0,1 до 10 с |
2 с |
| Последовательность фаз |
+ |
+ |
+ |
| Обрыв фазы |
+ |
+ |
+ |
«+» — функция доступна, «-» — функция недоступна
Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.
Комплектация
- Реле фаз
- Заводская упаковка
Технические характеристики
- Количество фаз: 3
- Клеммы подключения к трёхфазной сети: L1-L2-L3
- Клеммы питания реле: 11, 12, 14
- Номинальное напряжение питания AC, В: 220+460
- Диапазон частоты напряжения питания, Гц: 45-65
- Количество переключающих контактов (SPDT): 1
- Категория применения: AC1
- Диапазон измеряемого напряжения, В: 176-552
- Номинальное импульсное выдерживаемое напряжение Uimp, В, не менее: 6000
- Номинальное напряжение изоляции Ui, В, не менее: 630
- Минимальная коммутируемая мощность, мВт: 500 DC
- Потребляемая мощность, ВА/Вт, не более: 16 AC
- Гистерезис, %: 2
- Индикатор наличия напряжения: зелёный светодиод
- Индикатор срабатывания реле: красный светодиод
- Погрешность уставки регуляторов по времени, %: 10
- Погрешность срабатывания реле, %, не более: 1
- Задержка запуска реле после подачи питания, с: 0,5
- Погрешность уставки регуляторов по напряжению, %: 5
- Номинальный ток контактных групп, А: 10
- Время сброса, мс, не более: 1000
- Номинальное напряжение контактной группы, В: 250 AC / 24 DC
- Механическая износостойкость, циклов, не менее: 10⁷
- Электрическая износостойкость, циклов, не менее: 10⁵
- Степень защиты согласно ДСТУ EN 60529: IP40 лицевая панель / IP20 клеммы
- Категория перенапряжения: III
- Максимальное сечение провода, мм²: одножильный 1×2,5 или 2×1,5; многожильный с наконечником 1×2,5
- Ремонтопригодность: неремонтопригодные
- Гарантийный срок: 2 года
