Реле импульсное RM TM UEC технически подходит для дистанционного включения и отключения потребителей (например, освещения) из нескольких мест с помощью параллельно подключённых кнопок в системах промышленной и бытовой автоматики при напряжении 230 В AC или 12-240 В AC/DC.
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Управления освещением коридора, лестничной площадки или большого помещения из нескольких точек с помощью параллельно подключённых кнопок без необходимости прокладки дополнительных линий управления (номинальный ток контактных групп 16 А AC/DC, категория применения AC1)
- Автоматизации бытовых или промышленных систем, где требуется импульсное управление нагрузкой с фиксацией состояния — реле удерживает положение контактов после кратковременного импульса без постоянного питания катушки (время сброса не более 200 мс, длина импульса не менее 25 мс)
- Монтажа в распределительных щитах на DIN-рейку с подключением кабелей сечением до 2,5 мм² однопроводных или 1,5 мм² многопроводных с наконечником, где важна компактность и надёжная изоляция (степень защиты IP40 лицевая панель / IP20 клеммы)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Коммутация нагрузки до 16 А при напряжении контактной группы 250 В AC / 24 В DC, что соответствует подключению осветительной или иной нагрузки общей мощностью до 4 кВт (номинальное напряжение контактной группы 250 AC / 24 DC)
- Устойчивость к переходным перенапряжениям в сети благодаря выдерживаемому импульсному напряжению не менее 4000 В и напряжению изоляции не менее 270 В, что позволяет применение в условиях нестабильного электроснабжения (категория перенапряжения III)
- Визуальный контроль состояния реле непосредственно на щите: зелёный светодиод сигнализирует о наличии напряжения питания, красный — о срабатывании реле (индикаторы встроены в лицевую панель)
*Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.
Чем отличаются позиции серии RM
Серия включает 4 исполнения, отличающихся напряжением питания катушки управления и количеством контактных групп:
| Модель | Напряжение питания | Количество контактов (SPDT) | Потребляемая мощность | Масса, г |
| RM-01/A230 | 230 В AC | 1 | 1,7 ВА | 57 |
| RM-01/W240 | 12-240 В AC/DC | 1 | 1,6 ВА AC / 0,9 Вт DC | 58 |

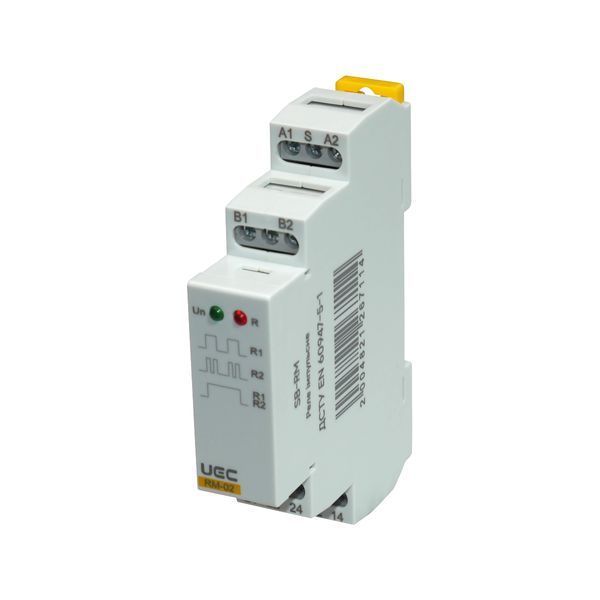

| RM-02/A230 | 230 В AC | 2 | 2,1 ВА | 77 |
| RM-02/W240 | 12-240 В AC/DC | 2 | 2,1 ВА AC / 1,2 Вт DC | 79 |
Исполнения RM-01/W240 и RM-02/W240 дополнительно технически подходят для систем с питанием от источников постоянного тока (аккумуляторы, блоки питания DC) или в сетях с переменным напряжением от 12 до 240 В — например, в системах резервного питания или автоматики с нестандартным напряжением (диапазон питания 12-240 В AC/DC, минимальная коммутируемая мощность 500 мВт DC).
Исполнения RM-02/A230 и RM-02/W240 с двумя контактными группами (SPDT) технически подходят для одновременного управления двумя независимыми цепями или для схем, где требуется дополнительный сигнальный или блокировочный контакт (2 переключающих контакта SPDT, номинальный ток 16 А AC/DC каждый).
Комплектация
- Реле импульсное RM (1 шт.)
- Паспорт изделия
- Заводская упаковка
Технические характеристики
- Торговая марка: UEC
- Серия: RM
- Назначение: дистанционное импульсное управление в однофазных электрических сетях; включение/отключение потребителей в системах промышленной и бытовой автоматики
- Количество фаз: 1
- Выводы питания: A1-A2
- Клеммы управления: A1-S
- Напряжение питания: 230 В AC (исполнение A230) / 12-240 В AC/DC (исполнение W240)
- Допуск напряжения питания: -15%; +10%
- Количество переключающих контактов (SPDT): 1 (RM-01) / 2 (RM-02)
- Диапазон частоты питающей сети, Гц: 50-60
- Номинальный ток контактных групп, А: 16 AC/DC
- Категория применения: AC1
- Номинальное импульсное выдерживаемое напряжение Uimp, В, не менее: 4000
- Номинальное напряжение изоляции Ui, В, не менее: 270
- Потребляемая мощность, ВА/Вт, не более: 1,7 AC (RM-01/A230); 1,6 AC / 0,9 DC (RM-01/W240); 2,1 AC (RM-02/A230); 2,1 AC / 1,2 DC (RM-02/W240)
- Номинальное напряжение контактной группы, В: 250 AC / 24 DC
- Минимальная коммутируемая мощность, мВт: 500 DC
- Время сброса, мс, не более: 200
- Длина импульса, мс, не менее: 25
- Максимальный ток, мА: 51
- Индикатор наличия напряжения: зелёный светодиод
- Индикатор срабатывания реле: красный светодиод
- Степень защиты по ДСТУ EN 60529: IP40 лицевая панель / IP20 клеммы
- Категория перенапряжения: III
- Тип монтажа: DIN-рейка
- Максимальное сечение провода: однопроводной 1×2,5 или 2×1,5 мм²; многопроводной с наконечником 1×2,5 мм²
- Выдерживаемый момент затяжки винта вывода, Н×м: 1,2
- Механическая износостойкость, циклов ВО, не менее: 1×10⁷
- Электрическая износостойкость, циклов ВО, не менее: 1×10⁶
- Ремонтопригодность: неремонтопригодные
- Масса, г, не более: 57 (RM-01/A230); 58 (RM-01/W240); 77 (RM-02/A230); 79 (RM-02/W240)
- Срок службы, лет: 5
- Гарантия: 2 года
- Соответствие: Технический регламент низковольтного электрического оборудования; ДСТУ EN 60947-5-1
