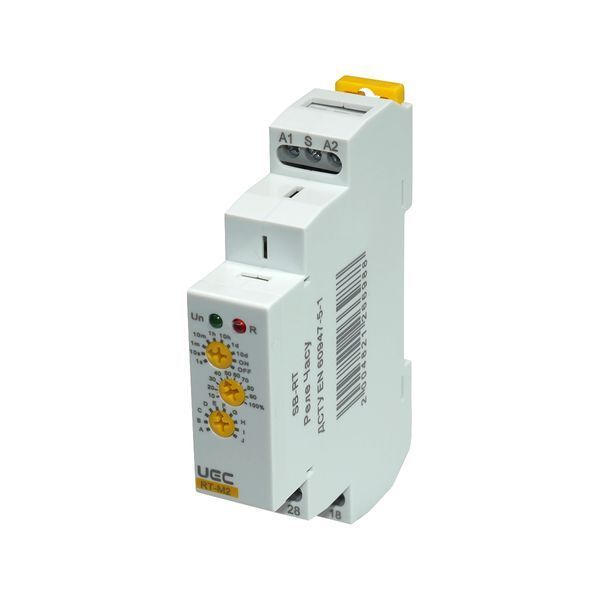

Реле времени RT многофункциональное 2 конт 230В AC UEC

Реле времени RT многофункциональное торговой марки UEC технически подходит для управления электроустановками (освещение, двигатели, насосы, вентиляция) в однофазных сетях с выбором одного из 10 режимов работы (функции A–J) и выдержкой времени от 0,1 с до 10 суток — например для циклического включения/выключения оборудования или задержки запуска после подачи питания.

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Автоматизации промышленных и бытовых систем где требуется гибкое управление с выбором режима работы — задержка включения, задержка выключения, циклическое включение/выключение и другие (10 функций: A, B, C, D, E, F, G, H, I, J; выдержка времени 0,1 с ÷ 10 суток)
• Подключения в однофазных сетях где необходима коммутация нагрузки с номинальным током до 16 А — например двигатели насосов, нагревательные элементы, освещение (номинальное напряжение контактной группы 250 AC / 24 DC, минимальная коммутируемая мощность 500 DC мВт)
• Монтажа в щитовых шкафах на DIN-рейку где нужна компактная автоматика с индикацией состояния (степень защиты IP40 лицевая панель / IP20 клеммы, масса не более 80 г, индикаторы наличия напряжения и срабатывания)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в следующих ситуациях:

• Стабильная работа в сетях с колебаниями напряжения в диапазоне -15 % / +10 % от номинального значения, что позволяет применение в условиях нестабильного питания (номинальное импульсное выдерживаемое напряжение Uimp 4000 В, номинальное напряжение изоляции Ui 270 В)
• Точная отработка заданной выдержки времени с погрешностью не более 0,2 % и возможностью регулирования в пределах установленного времени от 10 до 100 % с шагом 10 % (время отклика не более 400 мс, время сброса не более 200 мс)
• Длительная эксплуатация в режиме постоянной нагрузки с механической износостойкостью не менее 1×10⁷ циклов и электрической износостойкостью не менее 1×10⁶ циклов (режим работы — продолжительный)

*Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.

Отличия между позициями серии RT многофункциональное

Серия RT многофункциональное включает четыре типоисполнения, отличающихся напряжением питания и количеством контактных групп:

По напряжению питания:

• 230 В AC — реле для стандартных однофазных сетей переменного тока 230 В, 50-60 Гц. Потребляемая мощность: 5,2 ВА/Вт (1 контакт) или 4,9 ВА/Вт (2 контакта).
• 12-240 В AC/DC — реле для работы как в сетях переменного, так и постоянного тока в широком диапазоне напряжений 12-240 В. Это позволяет использовать данные модификации в системах с аккумуляторным питанием, промышленной автоматикой на 24 В DC или 110 В DC, а также в сетях с переменным напряжением. Потребляемая мощность: 1,6 ВА/0,9 Вт (1 контакт) или 1,6 ВА/1,2 Вт (2 контакта).

По количеству контактных групп (SPDT):

• 1 контакт — одна переключающая контактная группа (SPDT). Подходит для управления одной цепью нагрузки.
• 2 контакта — две переключающие контактные группы (SPDT). Позволяет одновременно управлять двумя независимыми цепями нагрузки.

Сводная таблица позиций

— позиции, поддерживающие питание как от переменного, так и от постоянного тока в диапазоне 12-240 В.

Комплектация

• Реле времени RT многофункциональное
• Паспорт
• Заводская упаковка

Технические характеристики

• Торговая марка: TM UEC
• Серия: RT многофункциональное
• Функции: A, B, C, D, E, F, G, H, I, J
• Количество фаз: 1
• Номинальное напряжение Un, В (модели 230 В AC): 230 AC
• Номинальное напряжение Un, В (модели AC/DC): 12-240 AC/DC
• Количество переключающих контактов SPDT: 1 или 2 (зависит от типоисполнения)
• Диапазон частоты питающей сети, Гц: 50-60
• Номинальное импульсное выдерживаемое напряжение Uimp, В, не менее: 4000
• Номинальное напряжение изоляции Ui, В, не менее: 270
• Номинальное напряжение контактной группы, В: 250 AC / 24 DC
• Минимальная коммутируемая мощность, мВт: 500 DC
• Номинальный ток контактных групп, А, категория применения АС-1: 16 (8)* A
• Потребляемая мощность, ВА/Вт (1 контакт, 230 В AC), не более: 5,2 AC
• Потребляемая мощность, ВА/Вт (2 контакта, 230 В AC), не более: 4,9 AC
• Потребляемая мощность, ВА/Вт (1 контакт, AC/DC), не более: 1,6 AC / 0,9 DC
• Потребляемая мощность, ВА/Вт (2 контакта, AC/DC), не более: 1,6 AC / 1,2 DC
• Условный тепловой ток Ith, А, категория применения АС-1: 16
• Допуск напряжения питания: -15 %, +10 %
• Задержка времени срабатывания: 0,1 с ÷ 10 суток
• Погрешность срабатывания реле, %, не более: 0,2
• Положения регулятора времени задержки: 1 с; 10 с; 1 мин; 10 мин; 1 час; 10 часов; 1 день; 10 дней; ВКЛ; ВЫКЛ
• Регулирование в пределах установленного времени задержки: 10-100 %, с шагом 10 %
• Время отклика, мс, не более: 400
• Время сброса, мс, не более: 200
• Механическая износостойкость, циклов, не менее: 1×10⁷
• Электрическая износостойкость, циклов, не менее: 1×10⁶
• Выдерживаемый момент затяжки винта вывода с помощью отвёртки, Н×м: 1,2
• Температурный коэффициент при 20 °С: 0,05 % / °С
• Категория перенапряжения: III
• Степень защиты: IP40 лицевая панель / IP20 клеммы
• Индикатор наличия напряжения: зелёный светодиод
• Индикатор срабатывания реле: красный светодиод
• Максимальное сечение провода, мм²: однопроволочный 1×2,5 или 2×1,5; многопроволочный с наконечником 1×2,5
• Масса, г, не более: 80
• Режим работы: продолжительный
• Гарантийный срок: 2 года
• Соответствие стандартам: ДСТУ EN 60947-5-1, Технический регламент низковольтного электрического оборудования
• Тип монтажа: DIN-рейка

*16 А — при одиночной установке или при температуре не выше +40 °С; 8 А — в остальных случаях.
