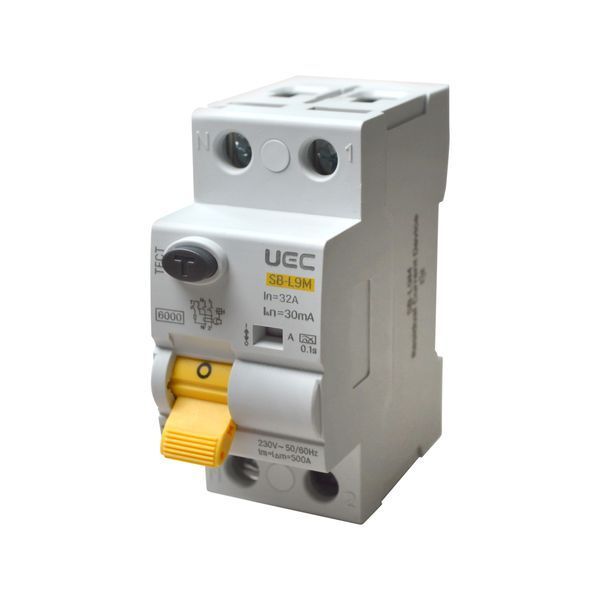

Устройство защитного отключения SB-L9M тип А технически подходит для защиты человека от поражения электрическим током в сетях 230/400 В, 50 Гц — например в помещениях с бытовой техникой с импульсными блоками питания (ПК, стиральная машина, зарядные устройства).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Защиты групповых линий в жилых помещениях с бытовой техникой, содержащей импульсные блоки питания или выпрямители — компьютеры, стиральные машины, посудомоечные машины, зарядные устройства (тип А реагирует на утечки переменного и пульсирующего тока, номинальный ток утечки 30 мА)
- Защиты однофазных линий (освещение, розетки) с номинальным током 25А, 32А или 40А в соответствии с расчётной нагрузкой группы (2-полюсное исполнение, номинальное напряжение 230 В)
- Защиты трёхфазных линий или вводов в распределительных щитах частных домов и небольших объектов с нагрузкой до 25А, 32А или 40А (4-полюсное исполнение, номинальное напряжение 400 В)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Срабатывание при утечке тока 30 мА, что соответствует требованиям защиты человека от поражения электрическим током при прикосновении к токоведущим частям (номинальный дифференциальный ток отключения 30 мА)
- Устойчивость к коротким замыканиям благодаря отключающей способности 6 кА, что позволяет применение в сетях с соответствующим уровнем токов КЗ (отключающая способность 6 кА)
- Реагирование на утечки как переменного, так и пульсирующего постоянного тока, что технически отличает тип А от типа АС (тип АС реагирует только на переменный ток утечки) и делает тип А применимым для современных электросетей с разнотипной нагрузкой (тип тока утечки — А)
В чём отличие типа А от типа АС?
- Тип АС — реагирует исключительно на утечку переменного синусоидального тока. Технически подходит для сетей с классической нагрузкой (лампы накаливания, нагревательные элементы без электроники).
- Тип А — реагирует на утечку как переменного, так и пульсирующего постоянного тока. Технически подходит для сетей с современной бытовой техникой: компьютеры, телевизоры, зарядные устройства, стиральные и посудомоечные машины, инверторы — оборудование с импульсными блоками питания или выпрямителями, которое может генерировать пульсирующий ток утечки.
Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.
Комплектация
- Устройство защитного отключения SB-L9M тип А (1 шт.)
- Заводская упаковка
Технические характеристики
- Серия: SB-L9M
- Производитель: TM UEC
- Гарантия: 7 лет
- Назначение: защита человека от поражения электрическим током при прикосновении к токоведущим частям электроустановок
- Тип тока утечки: А (переменный и пульсирующий)
- Номинальное напряжение: 230 В / 400 В
- Частота сети: 50 Гц
- Номинальный ток утечки: 30 мА
- Отключающая способность: 6 кА
- Степень защиты: IP20
- Доступные номинальные токи: 25А, 32А, 40А
- Доступное количество полюсов: 2Р, 4Р
