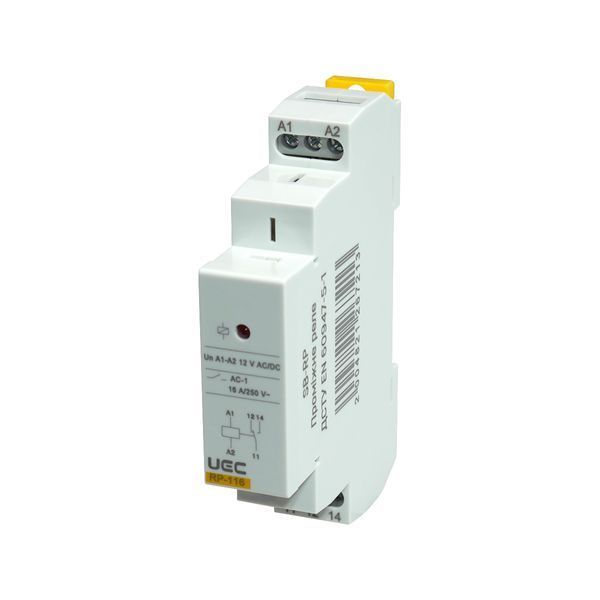

Промежуточное реле RP 1 конт. (16А) 12В AC/DC UEC

Промежуточные реле серии RP TM UEC технически подходят для гальванической развязки между силовыми цепями и цепями управления с током контактов 8 или 16 А - например для передачи команд от ПЛК к контакторам, пускателям или клапанам в щитах автоматизации.

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Гальванической развязки между слаботочными цепями управления (ПЛК, микроконтроллеры, датчики) и силовыми цепями с напряжением до 250 В AC / 24 В DC - благодаря номинальному напряжению изоляции 270 В и импульсному выдерживаемому напряжению 4000 В (категория применения AC1, категория перенапряжения III)
• Передачи команд управления исполнительным элементам (контакторы, электромагнитные клапаны, сигнальные лампы) в системах автоматизации зданий, промышленных щитах и электрощитовом оборудовании, где требуется быстрое срабатывание (время срабатывания не более 40 мс, время отпускания не более 200 мс)
• Монтажа на DIN-рейку в щитах управления с ограниченным пространством, где необходима индикация состояния реле без дополнительных приборов (встроенная индикация состояния светодиод, степень защиты IP40 лицевая панель / IP20 клеммы)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в таких ситуациях:

• Коммутация нагрузок в цепях AC и DC с током до 16 А (модели с 1 и 3 контактными группами) или до 8 А (модель с 2 контактными группами) при номинальном коммутируемом напряжении 250 В AC / 24 В DC (номинальный коммутируемый ток AC-1/DC 16 А или 8 А в зависимости от исполнения)
• Длительная надёжная работа благодаря механической износостойкости 10⁷ циклов и электрической износостойкости 10⁶ циклов, что соответствует требованиям ДСТУ EN 60947-5-1 и Техническому регламенту низковольтного электрического оборудования
• Подключение проводов сечением до 2,5 мм² (однопроволочный) или с наконечником до 2,5 мм² (многопроволочный) с выдерживаемым моментом затяжки 1,2 Н·м (максимальное сечение провода 1×2,5 или 2×1,5 мм²)

*Информация основана на технических характеристиках производителя TM UEC. Рекомендуется консультация электрика.

Чем отличаются позиции серии RP

Серия охватывает 3 исполнения по количеству контактных групп и 3 варианта напряжения питания катушки. Ниже приведены ключевые отличия каждой позиции.

RP-116 - 1 контактная группа, 16 А Модель с одной перекидной контактной группой и номинальным коммутируемым током 16 А. Компактное решение для применений, где требуется одна коммутируемая линия с максимальной нагрузкой. Масса: 44 г (54 г в исполнении RP-116/230).

RP-208 - 2 контактные группы, 8 А Модель с двумя перекидными контактными группами и номинальным коммутируемым током 8 А на группу. Применяется там, где необходимо одновременно коммутировать две независимые линии. Масса: 50 г (60 г в исполнении RP-208/230).

RP-308 / RP-316 - 3 контактные группы Модели с тремя перекидными контактными группами. RP-308 - ток 8 А на группу, RP-316 - ток 16 А на группу. Применяются для одновременной коммутации трёх независимых цепей управления или силовых цепей. Масса RP-308: 72-82 г; RP-316: 86-96 г.

Варианты напряжения питания катушки

Реле с питанием 12 В AC/DC и 24 В AC/DC технически подходят для работы как от переменного, так и от постоянного тока - это позволяет использовать их в системах с различными источниками питания (блоки питания постоянного тока, трансформаторы, аккумуляторные системы) без необходимости подбора отдельного реле под тип тока.

Реле с питанием 230 В AC технически подходят исключительно для цепей переменного тока промышленной сети и не предназначены для питания от источников постоянного тока.

Комплектация

• Реле промежуточное серии RP
• Заводская упаковка

Технические характеристики

• Торговая марка: UEC
• Серия: RP
• Назначение: гальваническая развязка и передача команд управления между силовыми цепями и цепями управления
• Тип монтажа: DIN-рейка
• Допустимый диапазон напряжения питания: от -15% до +10%
• Диапазон частот сети питания, Гц: 50-60
• Категория применения: AC1
• Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000
• Номинальное напряжение изоляции Ui, В: 270
• Потребляемая мощность катушки: не более 3 ВА AC / 1,2 Вт DC
• Время срабатывания, мс: не более 40
• Время отпускания, мс: не более 200
• Номинальное коммутируемое напряжение, В: 250 AC / 24 DC
• Минимальная коммутируемая мощность, мВт: 500 DC
• Максимальное время срабатывания, мс: 40
• Индикация состояния: светодиод
• Механическая износостойкость, циклов: не менее 10⁷
• Электрическая износостойкость, циклов: не менее 10⁶
• Степень защиты по ДСТУ EN 60529: IP40 лицевая панель / IP20 клеммы
• Категория перенапряжения: III
• Максимальное сечение провода, мм²: однопроволочный 1×2,5 или 2×1,5; многопроволочный с наконечником 1×2,5
• Выдерживаемый момент затяжки винта вывода, Н·м: 1,2
• Ремонтопригодность: неремонтопригодны
• Срок службы, лет: 5
• Гарантия: 2 года
• Соответствие стандартам: Технический регламент низковольтного электрического оборудования, ДСТУ EN 60947-5-1

Технические характеристики по исполнениям:

• RP-116: 1 контактная группа, номинальный коммутируемый ток 16 А, масса 44 г (54 г для RP-116/230), напряжение катушки A1-A2: 12, 24, 48, 110 AC/DC; 230 AC
• RP-208: 2 контактные группы, номинальный коммутируемый ток 8 А, масса 50 г (60 г для RP-208/230), напряжение катушки A1-A2: 24 AC/DC
• RP-308: 3 контактные группы, номинальный коммутируемый ток 8 А, масса 72-82 г, напряжение катушки A1-A2: 24 AC/DC
• RP-316: 3 контактные группы, номинальный коммутируемый ток 16 А, масса 86-96 г, напряжение катушки A1-A2: 12, 24 AC/DC; 230 AC

⚠️ Примечание: напряжение катушки A1-A3 24 AC/DC доступно только для реле с номинальным напряжением катушки A1-A2 230 В AC.
