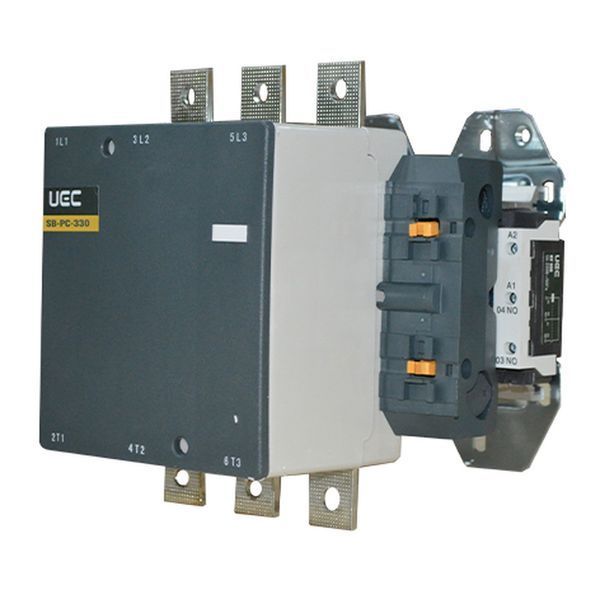

Контактор электромагнитный серии SB-PC 330А (аналог КТИ 5330) технически подходит для пуска и остановки трёхфазных асинхронных двигателей в сети до 660 В — например для запуска насосного агрегата мощностью до 450 кВт (номинальный ток от 115 до 630 А, категория АС-3).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Управления трёхфазными асинхронными электродвигателями на производстве где требуется коммутация в сети 230–660 В частоты 50 Гц (категория применения АС-1, АС-3, номинальное напряжение изоляции 690 В)
- Повторно-кратковременного режима работы в схемах автоматизации где требуется большой ресурс коммутаций (до 120 циклов в час, срок службы 10 лет)
- Монтажа в распределительных щитах и пультах управления где требуется стойкость к токам короткого замыкания (макс. кратковременная нагрузка t ≤ 1с: от 900 до 5040 А в зависимости от модели)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Коммутация мощностей от 30 до 450 кВт (660 В) в зависимости от выбранной модели серии с номинальным током 115–630 А (категория АС-3, Un ≤ 400 В)
- Защита от сверхтоков через предохранитель gG в диапазоне 200–1000 А и импульсная стойкость до 8 кВ (Uimp)
- Ремонтопригодная конструкция позволяющая заменить катушку управления без замены всего контактора (ремонтопригодность: возможна замена катушки управления)
*Гарантия производителя ТМ UEC: 5 лет. Информация основана на технических характеристиках производителя. Рекомендуется консультация квалифицированного электрика для определения соответствия параметров вашей электрической системе.
Комплектация
- Контактор электромагнитный серии SB-PC
- Паспорт / техническая документация
- Заводская упаковка
Технические характеристики
- Серия: SB-PC
- Торговая марка: UEC
- Гарантия: 5 лет
- Срок службы: 10 лет
- Назначение: управление трёхфазными асинхронными электродвигателями и электроустановками
- Доступные модели по току: 115 / 150 / 185 / 225 / 265 / 330 / 400 / 500 / 630 А
- Номинальное рабочее напряжение Ue: 230; 400; 660 В
- Номинальное напряжение изоляции Ui: 690 В
- Номинальное импульсное напряжение Uimp: 8 кВ
- Категория применения: АС-1, АС-3
- Условный тепловой ток Ith (АС-1): 200–850 А
- Мощность коммутации по АС-3 (400 В): 55–335 кВт
- Макс. кратковременная нагрузка (t ≤ 1с): 900–5040 А
- Условный ток КЗ Iq: 5000–18 000 А
- Защита от сверхтоков gG: 200–1000 А
- Повторно-кратковременный режим: 120 циклов/час
- Сечение проводника: 95–240 мм² (с наконечником)
- Степень защиты: IP00 (ДСТУ EN 60529)
- Климатическое исполнение: ПХЛЗ (ДСТУ 8216:2015)
- Ремонтопригодность: возможна замена катушки управления
