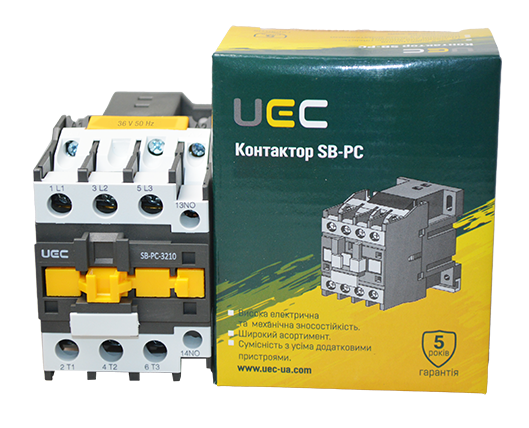

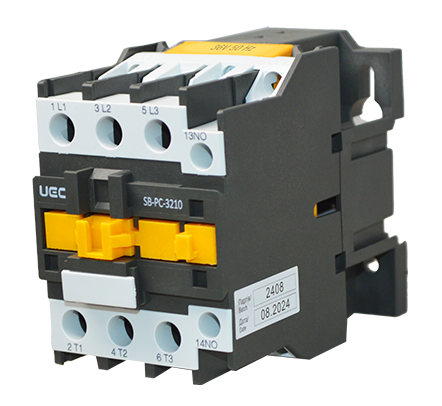

Контактор SB-РC-032 32А (аналог КМИ 23210, КМИ 23211) технически подходит для пуска и остановки трёхфазного асинхронного двигателя мощностью до 4 кВт (230В) / 7,5 кВт (400В) — например для управления насосом или вентилятором на производстве (номинальный ток АС-3: 9А, Un≤400В).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором в схемах управления электроприводами (номинальный ток АС-3: от 9А до 95А в зависимости от модели)
- Коммутации цепей освещения, нагревательных цепей и трёхфазных конденсаторных батарей там, где необходимо дистанционное управление нагрузкой (рабочее напряжение Ue: 230; 400; 660 В, частота 50 Гц)
- Управления первичными обмотками трёхфазных низковольтных трансформаторов в промышленных и коммерческих электроустановках (номинальное напряжение изоляции Ui: 660 В / 1000 В в зависимости от модели)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Коммутация нагрузок в категории АС-3 с номинальным рабочим током от 9А до 95А что охватывает двигатели мощностью от 4 кВт до 45 кВт (400В) в зависимости от выбранной модели серии
- Защита от сверхтоков совместно с предохранителем gG от 10А до 100А в соответствии с моделью (максимальная кратковременная нагрузка Icw ≤1с: от 162А до 1710А)
- Гибкое подключение проводников сечением от 1,0 мм² до 35 мм² (гибкий кабель) и от 1,5 мм² до 50 мм² (жёсткий кабель) в зависимости от модели, монтаж на DIN-рейку или винтами
*Информация основана на технических характеристиках производителя. Рекомендуется консультация электрика.
Варианты напряжения катушки управления
24 В / 36 В / 110 В / 220–230 В / 380–400 В
Технические характеристики
- Серия: SB-PC
- Назначение: управление трёхфазными асинхронными электродвигателями с короткозамкнутым ротором, коммутация цепей освещения, нагревательных цепей, конденсаторных батарей и трансформаторов
- Номинальный рабочий ток Ie АС-3 (Un≤400В), А: 9–95
- Номинальная мощность АС-3 при 230В, кВт: 2,2–25
- Номинальная мощность АС-3 при 400В, кВт: 4–45
- Номинальная мощность АС-3 при 660В, кВт: 5,5–45
- Номинальное рабочее напряжение переменного тока Ue, В: 230; 400; 660
- Частота, Гц: 50
- Номинальное напряжение изоляции Ui, В: 660–1000
- Номинальное импульсное напряжение Uimp, кВ: 6–8
- Условный тепловой ток Ith (t˂40°) АС-1, А: 20–125
- Максимальная кратковременная нагрузка Icw (t≤1с), А: 162–1710
- Номинальный условный ток короткого замыкания, А: 1000–5000
- Защита от сверхтоков — предохранитель gG, А: 10–100
- Напряжение катушки управления: 24 В / 36 В / 110 В / 220–230 В / 380–400 В
- Сечение гибкого кабеля без наконечника, мм²: 1,0–35
- Сечение жёсткого кабеля без наконечника, мм²: 1,5–50
- Степень защиты оболочки: IP20 (ДСТУ EN 60529)
- Климатическое исполнение и категория размещения: ПХЛ4 (ДСТУ 8216:2015)
- Монтаж: на DIN-рейку или винтами
- Гарантия: 5 лет от официального партнёра UEC
