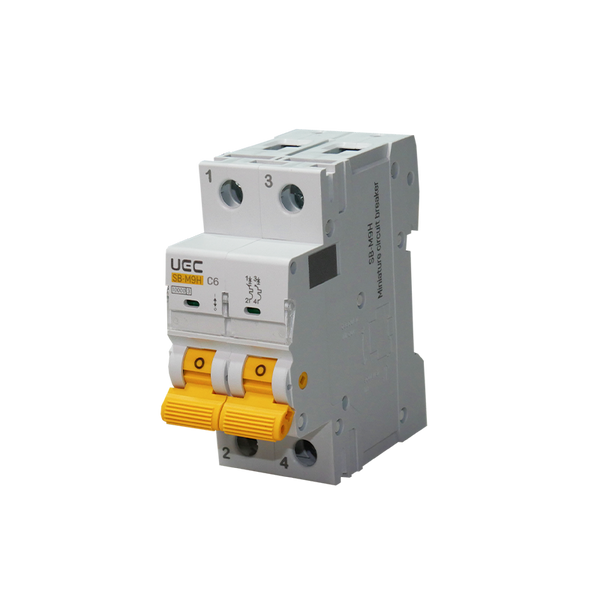

Автоматический выключатель SB-M9H 2P 6A хар-ка C 10кA UEC

Автоматический выключатель SB-M9H торговой марки UEC (аналог ВА47-100, ВА47-150) многополюсное устройство защиты для электрических сетей переменного тока 230/400 В с номинальным током от 6 до 63 А и отключающей способностью 10 кА, предназначенное для монтажа в распределительных щитах жилых, коммерческих и промышленных объектов.

Область применения

На основании технических характеристик товар может использоваться для:

• Защиты электрических цепей от перегрузки и короткого замыкания в распределительных щитах квартир, частных домов и коммерческих помещений (номинальный ток 6–63 А, характеристика срабатывания C или D)
• Оперативного управления участками электрических цепей в групповых щитках с возможностью подключения проводников различного сечения (сечение проводов 2,5–16 мм², количество полюсов 1–4)
• Использования в сетях с повышенными пусковыми токами — например для защиты цепей с электродвигателями или трансформаторами (характеристика D: срабатывание от сверхтоков 10–20 In)
• Монтажа в условиях ограниченного пространства в щитках этажных и квартирных распределительных устройств (степень защиты IP20, работа в пространстве 90° в любую сторону)
• Длительной эксплуатации в диапазоне температур от −40 до +50 °С с механической износостойкостью не менее 20 000 циклов (диапазон температур окружающей среды от −40 до +50 °С)

Технические возможности использования

Технические параметры товара допускают его использование в следующих ситуациях:

• Защита от токов короткого замыкания благодаря отключающей способности Icn 10 кА и Ics 10 кА, соответствующей требованиям ДСТУ EN 60898-1 (класс токоограничения 3)
• Термомагнитное расцепление с характеристикой C (5–10 In) для типичной бытовой и коммерческой нагрузки или D (10–20 In) для нагрузок с большими пусковыми токами (характеристики C и D — в наличии)
• Расширение функциональности с помощью дополнительных аксессуаров: независимый расцепитель SH9, расцепитель минимального/максимального напряжения OUV9, контакты состояния AL9 и AU9 (сторона присоединения — левая)
• Гарантийный срок: 10 лет

*Информация основана на технических характеристиках производителя UEC. Рекомендуется консультация квалифицированного электрика для определения соответствия параметров вашей электрической системе.

Технические характеристики

• Бренд: UEC
• Модель: SB-M9H
• Количество полюсов: 1–4
• Наличие защиты от сверхтоков: во всех полюсах
• Номинальное рабочее напряжение Ue (1P): 230 В ~
• Номинальное рабочее напряжение Ue (2P–4P): 230/400 В ~
• Номинальный ток In, А: 6; 10; 16; 20; 25; 32; 35; 40; 50; 63
• Номинальное напряжение по изоляции Ui, В: 415
• Номинальная частота сети, Гц: 50
• Отключающая способность Icn, кА: 10
• Отключающая способность Ics, кА: 10
• Класс токоограничения: 3
• Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 6
• Характеристика срабатывания от сверхтоков: C, D
• Характеристика термомагнитного расцепления C: (5–10) In
• Характеристика термомагнитного расцепления D: (10–20) In
• Электрическая износостойкость, циклов, не менее: 10 000
• Механическая износостойкость, циклов, не менее: 20 000
• Класс защиты от поражения электрическим током по ДСТУ EN 61140: 0
• Степень защиты по ДСТУ EN 60529: IP20
• Сечение проводов, присоединяемых к контактным зажимам, мм²: 2,5–16
• Номинальный момент затяжки винтов контактных зажимов, Н·м: 3
• Индикатор положения контактов: есть
• Высота над уровнем моря, м: ≤ 2000
• Рабочее положение в пространстве: 90° в любую сторону
• Режим работы: длительный
• Ремонтопригодность: неремонтопригодные
• Диапазон температуры окружающей среды, °С: от −40 до +50
• Относительная влажность при 20 °С, %: 90
• Относительная влажность при 40 °С, %: 50
• Гарантия: 10 лет
• Соответствие стандартам: Технический регламент низковольтного электрического оборудования, ДСТУ EN 60898-1

Совместимые дополнительные устройства

• Расцепитель независимый SH9 (артикул SR-SH9, присоединение левое)
• Расцепитель минимального/максимального напряжения OUV9 (артикул SPOUR-OV9-UV9, присоединение левое)
• Контакт состояния AL9 аварийный (артикул AC-AL9, присоединение левое)
• Контакт состояния AU9 (артикул AC-AU9, присоединение левое)
