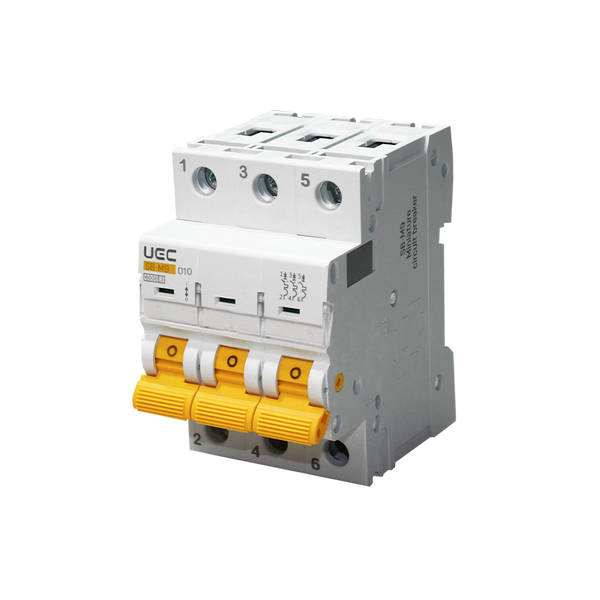

Автоматический выключатель SB-M9 3P 10A хар-ка D 6кА UEC

Автоматический выключатель SB-M9 UEC (аналог ВА47-60) технически подходит для защиты групповых и квартирных щитков от перегрузки и короткого замыкания в сетях 230/400 В — например линии освещения или розеточной группы с несколькими потребителями с номинальным током до 63 А.

Для каких ситуаций технически подходит?

На основании технических характеристик товар может использоваться для:

• Защиты распределительных и групповых щитков в жилых, коммерческих и промышленных объектах где могут одновременно работать несколько потребителей с суммарным током до 63 А (количество полюсов 1÷4, номинальный рабочий ток In: 0,5–63 А)
• Защиты отдельных потребителей электроэнергии в сетях переменного тока где требуется срабатывание при коротких замыканиях с характеристикой B, C или D (отключающая способность Icn/Ics 4,5 кА, характеристики B:(3~5)In, C:(5~10)In, D:(10~16)In)
• Использования в условиях пониженной и повышенной нагрузки где температура окружающей среды может колебаться в широком диапазоне (диапазон температур: от −40 до +50 °C, климатическое исполнение ПХЛ4)

Какие технические параметры это обеспечивают?

Технические параметры товара допускают его использование в следующих ситуациях:

• Подключение проводников сечением от 1 до 25 мм² к контактным зажимам без дополнительных адаптеров что позволяет монтаж в стандартных щитовых конструкциях (сечение подключаемого провода: 1–25 мм²)
• Установка на DIN-рейку с возможностью подключения шины сбоку справа или слева (PIN штырь / FORK вилка к выводам 1, 2, 3, 4, 5, 6, 7, 8) и индикация положения контактов (+)
• Длительная механическая и электрическая служба при частых оперативных включениях/отключениях: механическая износостойкость не менее 20 000 циклов, электрическая — не менее 10 000 циклов (режим работы: длительный)

Информация основана на технических характеристиках производителя UEC. Рекомендуется консультация электрика.

Комплектация

• Автоматический выключатель SB-M9
• Заводская упаковка

Технические характеристики

• Торговая марка: UEC
• Модель: SB-M9
• Назначение: защита электрических цепей от перегрузки и короткого замыкания, оперативное управление участками электрических цепей
• Область применения: распределительные щиты, групповые щитки (квартирные и этажные), отдельные потребители электроэнергии
• Соответствие стандартам: ДСТУ EN 60898-1, «Технический регламент низковольтного электрического оборудования»
• Количество полюсов: 1÷4
• Наличие защиты от сверхтоков во всех полюсах: да
• Номинальное рабочее напряжение Ue, В: 1Р – 2Р: 230 В~; 2Р – 4Р: 400 В~
• Номинальный рабочий ток In, А: 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
• Номинальная частота сети, Гц: 50/60
• Отключающая способность Icn, кА: 4,5
• Отключающая способность Ics, кА: 4,5
• Класс токоограничения: 3
• Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 4
• Номинальное напряжение по изоляции Ui, В: 500
• Характеристика срабатывания от сверхтоков, тип: B, C, D
• Характеристика термомагнитного расцепителя B: (3~5)In
• Характеристика термомагнитного расцепителя C: (5~10)In
• Характеристика термомагнитного расцепителя D: (10~16)In
• Электрическая износостойкость, циклов, не менее: 10 000
• Механическая износостойкость, циклов, не менее: 20 000
• Класс защиты от поражения электрическим током согласно ДСТУ EN 61140: 0
• Степень защиты согласно ДСТУ EN 60529: IP20
• Сечение подключаемого провода к контактным зажимам, мм²: 1–25
• Номинальный момент затяжки винтов контактных зажимов, Н·м: 2
• Индикатор положения контактов: есть
• Возможность присоединения шин к выводам 1, 3, 5, 7: PIN (штырь), FORK (вилка)
• Возможность присоединения шин к выводам 2, 4, 6, 8: PIN (штырь), FORK (вилка)
• Режим работы: длительный
• Климатическое исполнение и категория размещения согласно ДСТУ 8216:2015: ПХЛ4
• Группа механического исполнения согласно ДСТУ 8215:2015: М1
• Рабочее положение в пространстве: 90° в любую сторону
• Сторона подключения нагрузки: любая
• Ремонтопригодность: неремонтопригодный
• Диапазон температуры окружающей среды, °C: от −40 до +50
• Гарантия: 10 лет
