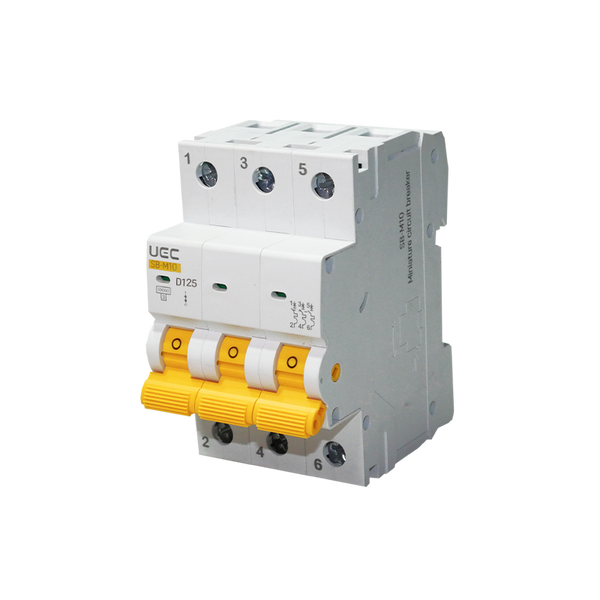

Автоматический выключатель SB-M10 3P 125A хар-ка D 10кA UEC

Автоматический выключатель SB-M10 торговой марки UEC (аналог ВА47-100, ВА47-150) технически подходит для защиты групповых линий в распределительных щитах жилых и коммерческих объектов с номинальным током до 125 А — например линии освещения (16 А) или розеточной группы (25 А) в квартирном щитке.

Для каких ситуаций технически подходит?

На основании технических характеристик товар может использоваться для:

• Защиты групповых и квартирных щитков в жилых домах где требуется оперативное управление участками электрических цепей (количество полюсов 1÷4, номинальный ток 80, 100, 125 А)
• Установки в распределительных щитах коммерческих и промышленных объектов где необходима защита от перегрузки и короткого замыкания (отключающая способность Icn/Ics 10 кА, характеристики C и D)
• Монтажа в сетях переменного тока частотой 50/60 Гц где используется однофазное или трёхфазное напряжение (номинальное напряжение 1P: 230 В~, 2P–4P: 230/400 В~)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в следующих ситуациях:

• Термомагнитное расцепление с характеристикой C (5÷10)In срабатывает при перегрузках и коротких замыканиях что позволяет защиту типовых бытовых и коммерческих нагрузок (характеристика C: 5÷10In)
• Защита цепей с повышенными пусковыми токами — двигатели, трансформаторы — благодаря характеристике D (10÷20)In что позволяет избежать ложных срабатываний (характеристика D: 10÷20In)
• Длительная работа в условиях от −40 °C до +50 °C и относительной влажности до 90% при 20 °C что позволяет монтаж в неотапливаемых щитах и технических помещениях (диапазон температур −40…+50 °C, IP20)

*Информация основана на технических характеристиках производителя UEC. Рекомендуется консультация электрика.

Комплектация

• Автоматический выключатель SB-M10
• Заводская упаковка

Технические характеристики

• Модель: SB-M10
• Торговая марка: UEC
• Назначение: защита электрических сетей от перегрузки и короткого замыкания, оперативное управление участками электрических цепей
• Область применения: распределительные щиты, групповые щитки (квартирные и этажные), отдельные потребители электроэнергии
• Количество полюсов: 1÷4
• Наличие защиты от сверхтоков во всех полюсах: есть
• Номинальное рабочее напряжение Ue, В: 1P — 230~; 2P–4P — 230/400~
• Номинальный рабочий ток In, А: 80, 100, 125
• Номинальная частота сети, Гц: 50/60
• Отключающая способность Icn, кА: 10
• Отключающая способность Ics, кА: 10
• Класс токоограничения: 3
• Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 6
• Номинальное напряжение по изоляции Ui, В: 500
• Характеристика срабатывания от сверхтоков, тип: C, D
• Характеристика термомагнитного расцепления C: (5÷10)In
• Характеристика термомагнитного расцепления D: (10÷20)In
• Электрическая износостойкость, циклов, не менее: 10 000
• Механическая износостойкость, циклов, не менее: 20 000
• Класс защиты от поражения электрическим током по ДСТУ EN 61140: 0
• Степень защиты по ДСТУ EN 60529: IP20
• Сечение проводов, подключаемых к контактным зажимам, мм²: 2,5÷35
• Номинальный момент затяжки винтов контактных зажимов, Н·м: 3,5
• Индикатор положения контактов: есть
• Высота над уровнем моря, м: ≤ 2000
• Рабочее положение в пространстве: любое
• Сторона подключения нагрузки: любая
• Режим работы: длительный
• Ремонтопригодность: неремонтопригоден
• Диапазон температуры окружающей среды, °C: от −40 до +50
• Относительная влажность воздуха при 20 °C, %: 90
• Относительная влажность воздуха при 40 °C, %: 50
• Соответствие стандартам: Технический регламент низковольтного электрического оборудования, ДСТУ EN 60898-1
• Гарантия: 10 лет
