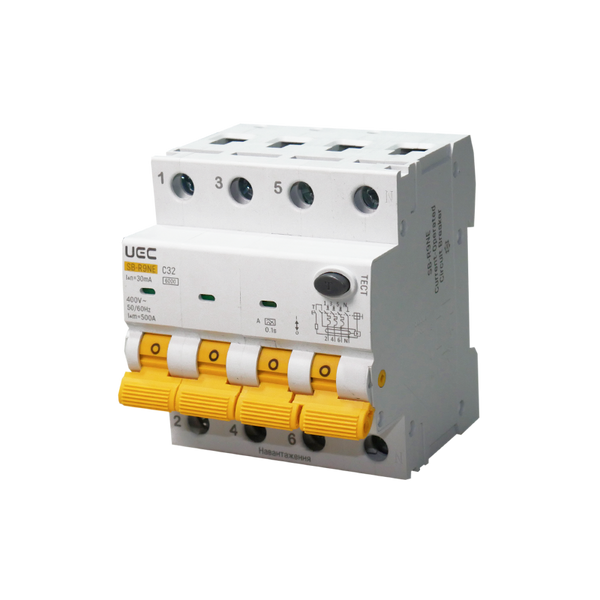

Автомат дифференциальной защиты SB-R9NE 4P C 32A 30мА тип A 6кА UEC

Автомат дифференциальной защиты SB-R9NE технически подходит для одновременной защиты от тока утечки (10–100 мА), перегрузки и короткого замыкания (6 кА) - например в квартирных щитках с сетью 230 В/400 В и группами до 63 А.

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Защиты человека от поражения электрическим током в жилых и коммерческих помещениях где используется однофазная (230 В) или трёхфазная (400 В) сеть - для выбора доступны 2- и 4-полюсное исполнения
• Защиты в ванных комнатах, детских комнатах и на улице где контакт человека с неисправным оборудованием особенно опасен - применяется порог 10 мА: ток такой величины уже способен вызвать судороги и потерю контроля над мышцами, поэтому отключение происходит до наступления тяжёлых последствий
• Защиты розеточных групп в жилых помещениях (гостиная, спальня, кухня) где вероятен контакт человека с неисправным электроприбором - применяется порог 30 мА: этот уровень является стандартным для защиты человека согласно требованиям электробезопасности; ток свыше 25–30 мА может привести к фибрилляции сердца
• Противопожарной защиты кабельных линий в технических помещениях, подвалах и на вводе в здание где длительная утечка даже без прикосновения человека способна нагреть изоляцию и вызвать возгорание - применяется порог 100 мА: защищает линию, но не заменяет защиту человека на 10 мА или 30 мА
• Защиты линий от перегрузки и короткого замыкания в электроустановках с ожидаемым током КЗ до 6 кА (номинальный ток от 6 А до 63 А, отключающая способность 6 кА)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в следующих ситуациях:

• Дифференциальная защита с порогом срабатывания 10 мА, 30 мА или 100 мА - более чувствительные пороги (10–30 мА) технически подходят для защиты человека, 100 мА - для противопожарной защиты линий
• Тип А реагирует на переменный и пульсирующий постоянный ток утечки, что позволяет использование в линиях с частотно-регулируемыми приводами, зарядными устройствами и другим оборудованием с импульсными блоками питания; тип АС реагирует только на переменный ток утечки синусоидальной формы
• Степень защиты IP20 и монтаж на DIN-рейку позволяют установку в стандартных электрощитках в сухих помещениях (ширина модуля соответствует серии; артикулы уточняются по конфигурации)

*Информация основана на технических характеристиках производителя. Рекомендуется консультация электрика.

Комплектация

• Автомат дифференциальной защиты SB-R9NE
• Заводская упаковка

Технические характеристики

• Серия: SB-R9NE
• Назначение: защита от тока утечки, перегрузки и короткого замыкания
• Номинальный ток: 6 А; 10 А; 16 А; 20 А; 25 А; 32 А; 40 А; 50 А; 63 А
• Количество полюсов: 2; 4
• Номинальное напряжение: 230 В / 400 В
• Тип тока утечки: тип А; тип АС
• Номинальный ток утечки: 10 мА; 30 мА; 100 мА
• Отключающая способность: 6 кА
• Степень защиты: IP20
• Монтаж: на DIN-рейку
• Гарантия: 7 лет
