Керування лініями в кількох приміщеннях: огляд вимикача ZCB-UA5 UEC
*Один Zigbee-шлюз керує десятками ліній у кількох приміщеннях без ліміту роутера*
Для кого: офіси та бізнес-центри, магазини й торгові зали, невеликі виробництва, готелі та короткострокова оренда, ОСББ з кількома приміщеннями.
Діапазон: одна модель 1P для мережі 90-250В, струм навантаження 1-16А (регулюється через застосунок), номінал автомата лінії до 63А.
Головний критерій вибору: якщо на підприємстві заплановано 5 і більше розумних пристроїв, беріть Zigbee-версію замість Wi-Fi.
Ключові переваги: протокол Zigbee 3.0, Mesh-мережа до 128 пристроїв на шлюз, таймери й розклади, спільний доступ без обміну паролями.
Що таке Zigbee вимикач ZCB-UA5 UEC і чим він відрізняється від Wi-Fi-рішень?

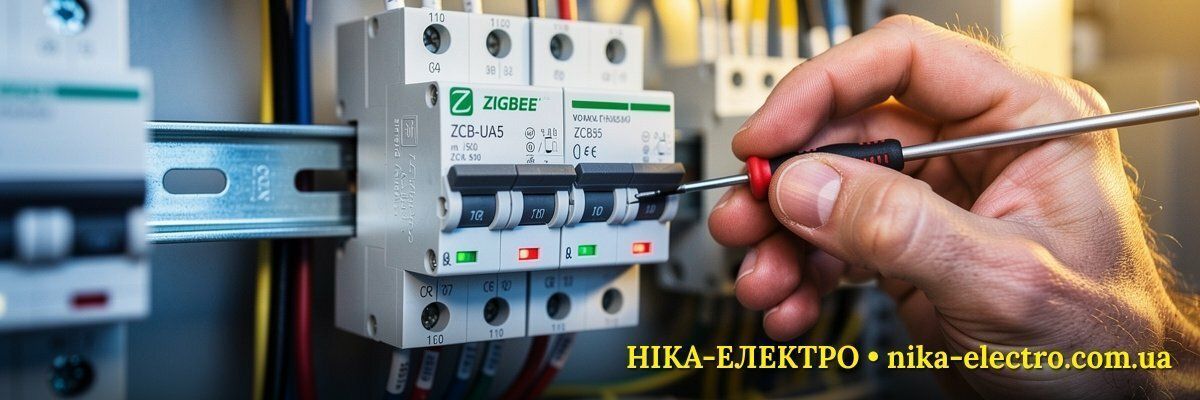

Zigbee вимикач - це силовий вимикач для розподільчого щитка. Він керує навантаженням дистанційно через окремий бездротовий протокол Zigbee 3.0. Zigbee вимикач ZCB-UA5 UEC встановлюється на DIN-рейку. Підключається він не напряму до роутера, а до Zigbee-шлюзу. Приклад такого шлюзу - хаб MHUB-1 UEC.
Для підприємства з кількома приміщеннями це принципова відмінність. Кожен Wi-Fi пристрій - окреме підключення до роутера. При 10-15 розумних пристроях в одному щитку роутер починає перевантажуватись, і керування стає нестабільним.
Zigbee-пристрої підключаються до шлюзу через мережу Mesh. Один шлюз обслуговує до 128 пристроїв без навантаження на роутер. Для офісу, магазину чи невеликого виробництва, де лінії розкидані по кількох кабінетах або залах, це означає одну стабільну мережу замість десятків окремих з'єднань.
Керування відбувається через застосунок Smart Life або TuyaSmart, голосові команди Google Assistant чи Amazon Alexa, а також через таймери й сценарії. З практики: у бізнес-центрі з десятком кабінетів адміністратор одним застосунком вмикає й вимикає освітлення коридорів за розкладом. Wi-Fi вимикачі в такій схемі додають окреме навантаження на офісний роутер на кожну лінію.
У цьому огляді розберемо, кому з бізнесу підходить Zigbee вимикач ZCB-UA5 UEC. Покажемо, яке місце він займає серед Zigbee-пристроїв UEC і за яким критерієм порахувати, скільки вимикачів потрібно на ваше підприємство.
Кому на підприємстві потрібне централізоване керування через Zigbee-шлюз?
Централізоване керування лініями через один Zigbee-шлюз потрібне там, де кількість точок керування перевищує можливості звичайного роутера. Також воно потрібне там, де важлива робота кількох користувачів одночасно.
Офіси та бізнес-центри. Адміністрація керує освітленням коридорів, переговорних і технічних приміщень з одного застосунку. Розклад на дні тижня вмикає світло до приходу персоналу і вимикає після завершення робочого дня.
Магазини й торгові зали. Вітринне освітлення і вивіски вмикаються за астрономічним таймером, із заходом сонця, без прив'язки до конкретної години. Це зручно для мереж із кількома точками продажу.
Невеликі виробництва. У цехах і на складах лінії освітлення та допоміжного обладнання вмикаються за змінним графіком. Керування кількома лініями через один шлюз означає, що майстру не потрібно обходити щитки в різних приміщеннях.
Готелі та короткострокова оренда. Стандартні процедури вмикання й вимикання при заїзді та виїзді гостей автоматизуються через сценарії. Адміністратор одним натисканням готує номер до заїзду.
ОСББ з кількома приміщеннями. Керування освітленням під'їздів, підвалів і технічних зон відбувається без обходу кожного щитка. Спільний доступ дає змогу довірити керування кільком відповідальним особам без обміну паролями від одного акаунта.
У якій ситуації бізнес обирає Zigbee вимикач ZCB-UA5 UEC?
Привід буває різний, а результат один - одна Zigbee-мережа керує кількома лініями з телефону.
- Обладнуєте нове приміщення і одразу закладаєте розумну мережу в щиток, щоб не переробляти його пізніше.
- Замінюєте старий механічний вимикач із таймером на керований дистанційно, бо з'явилась потреба в розкладі чи сценаріях.
- Розширюєте бізнес - новий кабінет, новий торговий зал - і додаєте лінію до наявної Zigbee-мережі без переробки щитка.
- Оновлюєте щиток під час капітального ремонту і одразу закладаєте керування на роки наперед, без потреби пізніше все переробляти.
- Тимчасово обладнуєте об'єкт на період ремонту чи сезонної роботи, коли потрібне надійне керування без постійного персоналу на місці.
Конкретні прилади й лінії під ці сценарії розберемо нижче, у розділі про сфери застосування.
Яке місце Zigbee вимикач ZCB-UA5 UEC займає серед Zigbee-пристроїв UEC?
ZIGBEE SMART вимикач ZCB-UA5 - одна модель на DIN-рейку, однополюсна (1P), для мереж 90-250В. Поруч із ним у лінійці розумних пристроїв UEC є Wi-Fi аналог WCB-UA5 і Zigbee-шлюз MHUB-1, через який ZCB-UA5 підключається до інтернету.
Таблиця 1. Місце ZCB-UA5 серед суміжних пристроїв UEC
| Пристрій | Протокол | Роль у мережі | Ключовий параметр |
|---|---|---|---|
| ZCB-UA5 | Zigbee 3.0 | Силовий вимикач лінії | 1-16А, автомат до 63А |
| WCB-UA5 | Wi-Fi 802.11 b/g/n | Силовий вимикач лінії, пряме підключення до роутера | 1-16А |
| MHUB-1 UEC | - | Zigbee-шлюз, обслуговує мережу | до 128 пристроїв |
Для підприємства, яке вже має Zigbee-шлюз або планує 5 і більше розумних пристроїв, ZCB-UA5 - природний вибір для силової лінії. Різницю між обома версіями детально розберемо в розділі алгоритму вибору.
Таблиця 2. Технічні характеристики Zigbee вимикача ZCB-UA5 UEC
| Параметр | Значення |
|---|---|
| Модель | ZCB-UA5 |
| Тип | ZIGBEE SMART вимикач на DIN-рейку, 1P |
| Номінальна напруга | 90-250В |
| Робоча напруга в розширеному діапазоні | 80%Un-115%Un |
| Діапазон частоти живлення | 50±5% Гц |
| Діапазон струму навантаження | 1-16А, регулюється через застосунок |
| Споживання енергії | ≤1,5 Вт |
| Протокол | Zigbee 3.0 |
| Діапазон частот | 2,412-2,483 ГГц |
| Мобільний застосунок | Smart Life / TuyaSmart |
| Голосове керування | Google Assistant, Amazon Alexa |
| Ступінь захисту | IP20 |
| Діапазон температур | від -20 до +70°С |
| Відносна вологість | від 5 до 95% |
| Розмір | 91,1×18×65,5 мм |
| Строк служби | 5 років |
| Гарантія | 2 роки |
Розмір 91,1×18×65,5 мм ідентичний Wi-Fi версії WCB-UA5. Якщо на підприємстві вже стоїть щиток під один із варіантів, заміна або паралельна установка іншого не потребує переробки щитка. Ступінь захисту IP20 відповідає стандарту ДСТУ EN 60529 - параметр підтверджений випробуваннями, а не лише заявлений виробником.
Які переваги дає масштабована Zigbee-мережа бізнесу?
Головна перевага Zigbee вимикача ZCB-UA5 UEC для бізнесу - масштабованість без залежності від роутера. Один Zigbee-шлюз MHUB-1 UEC обслуговує до 128 пристроїв. З урахуванням датчиків і розеток на одному шлюзі реально працює від 30 до 80 силових вимикачів ZCB-UA5. Для підприємства з кількома поверхами чи приміщеннями це означає одну мережу замість окремого підключення для кожної лінії.
Mesh-мережа дає другу практичну перевагу. Кожен Zigbee-пристрій може ретранслювати сигнал від інших. Якщо шлюз стоїть далеко від вимикача - у сусідньому крилі будівлі чи на іншому поверсі, сигнал автоматично йде через проміжні Zigbee-пристрої. У Wi-Fi мережі цієї можливості немає.
Стабільність у щільній забудові. Протокол Zigbee 3.0 не залежить від перевантаженості Wi-Fi каналу 2,4 ГГц. У бізнес-центрах, де на одному поверсі працюють десятки роутерів сусідніх офісів, Zigbee-мережа зберігає стабільну роботу.
Таймери, розклади і сценарії переносять керування з ручного режиму в автоматичний. Щоденний і тижневий розклад, астрономічний таймер, циклічний таймер і зворотний відлік налаштовуються без участі персоналу після першого налаштування. Сценарії дають змогу лінії реагувати на датчики руху, температури чи дверей у тій самій Zigbee-мережі.
Спільний доступ без обміну паролями вирішує організаційне питання бізнесу: кілька співробітників або відповідальних осіб керують одними лініями, кожен зі свого облікового запису.
Розширений діапазон живлення від 80%Un до 115%Un забезпечує стабільну роботу при нестабільній мережі підприємства або під час роботи з генератором.
Якщо скласти все разом, виходить проста річ. Zigbee-шлюз знімає обмеження роутера на кількість пристроїв. Mesh-мережа розширює покриття без додаткового обладнання. Розклад і сценарії прибирають ручну роботу персоналу. Підприємство отримує одну мережу керування замість набору розрізнених вимикачів.
Де на підприємстві застосовують Zigbee вимикач ZCB-UA5 UEC?
Zigbee вимикач ZCB-UA5 UEC підходить там, де потрібне дистанційне керування однофазним навантаженням у складі Zigbee-мережі підприємства або при масштабній автоматизації кількох ліній.
Таблиця 3. Сфери застосування ZCB-UA5 на підприємстві
| Тип підприємства | Типовий сценарій | Що дає Zigbee-мережа |
|---|---|---|
| Офіси та бізнес-центри | Освітлення коридорів, переговорних, технічних приміщень | Розклад без ручного обходу поверхів |
| Магазини й торгові зали | Вітринне освітлення, вивіски | Астрономічний таймер за заходом сонця |
| Невеликі виробництва | Освітлення цехів і складів, допоміжне обладнання | Керування кількома лініями з одного шлюзу |
| Готелі, короткострокова оренда | Підготовка номера до заїзду й виїзду гостей | Сценарії вмикання й вимикання без обходу приміщень |
| ОСББ з кількома приміщеннями | Освітлення під'їздів, підвалів, технічних зон | Спільний доступ без обміну паролями |
Це не вичерпний перелік. Головне правило: там, де є однофазна лінія на 90-250В і потреба керувати нею дистанційно в складі мережі з іншими пристроями, ZCB-UA5 підійде незалежно від галузі підприємства. Пристрій постійно контролює задане навантаження в межах 1-16А. Він вимикає або вмикає лінію за командою, розкладом чи сценарієм - незалежно від того, підключено до неї освітлення, вентиляція чи допоміжне обладнання.
За межами наведеного переліку ZCB-UA5 так само підходить для медичних закладів, де потрібен контроль освітлення в кількох кабінетах, і для освітніх установ із великою кількістю приміщень. Для нестандартної задачі - наприклад, інтеграції з наявною системою диспетчеризації - варто звернутись за консультацією, щоб підібрати кількість шлюзів і вимикачів під конкретну схему підприємства.
Як визначити, скільки вимикачів ZCB-UA5 потрібно вашому підприємству?
Крок 1. Порахуйте лінії, якими треба керувати дистанційно. Порахуйте кожну лінію освітлення чи обладнання, яку персонал зараз вмикає й вимикає вручну в різних приміщеннях. Кожна така лінія - кандидат на окремий ZCB-UA5.
Крок 2. Перевірте, чи є в мережі Zigbee-шлюз. Якщо на підприємстві вже стоїть Zigbee-шлюз, наприклад MHUB-1 UEC, або сумісний Tuya-шлюз іншого виробника, ZCB-UA5 підключається до наявної мережі. Якщо шлюзу немає, його встановлюють першим, до вимикачів.
Крок 3. Порівняйте із Wi-Fi альтернативою за кількістю пристроїв.
Таблиця 4. ZCB-UA5 (Zigbee) чи WCB-UA5 (Wi-Fi) - що обрати для підприємства
| Критерій | ZCB-UA5 (Zigbee) | WCB-UA5 (Wi-Fi) |
|---|---|---|
| Кількість пристроїв | 5 і більше на кількох лініях | 1-5 пристроїв |
| Потрібен шлюз | Так, наприклад MHUB-1 | Ні, пряме підключення до роутера |
| Масштабованість | До 128 пристроїв на шлюз | Обмежена можливостями роутера |
| Сценарії з датчиками | Так, у межах Zigbee-мережі | Обмежено, тільки через застосунок |
| Типове підприємство | Бізнес-центр, мережа магазинів, виробництво з кількома цехами | Невеликий офіс з однією-двома лініями |
Крок 4. Врахуйте умови експлуатації приміщення. Діапазон температур від -20 до +70°С і ступінь захисту IP20 дозволяють встановлювати ZCB-UA5 у неопалюваних технічних приміщеннях і підсобках.
Результат правильного розрахунку: підприємство отримує точну кількість вимикачів під реальну кількість ліній. Немає переплати за зайві пристрої і немає нестачі ємності шлюзу під час розширення мережі.
FAQ - швидкі відповіді на ваші питання
Zigbee вимикач ZCB-UA5 UEC підходить, коли підприємству потрібне централізоване керування кількома лініями в кількох приміщеннях. Обрати та замовити Zigbee вимикач ZCB-UA5 UEC можна в НІКА-ЕЛЕКТРО з консультацією щодо кількості шлюзів і вимикачів під ваше підприємство. У каталозі також представлені усі товари UEC - шлюзи, датчики та розетки тієї самої Zigbee-платформи.
