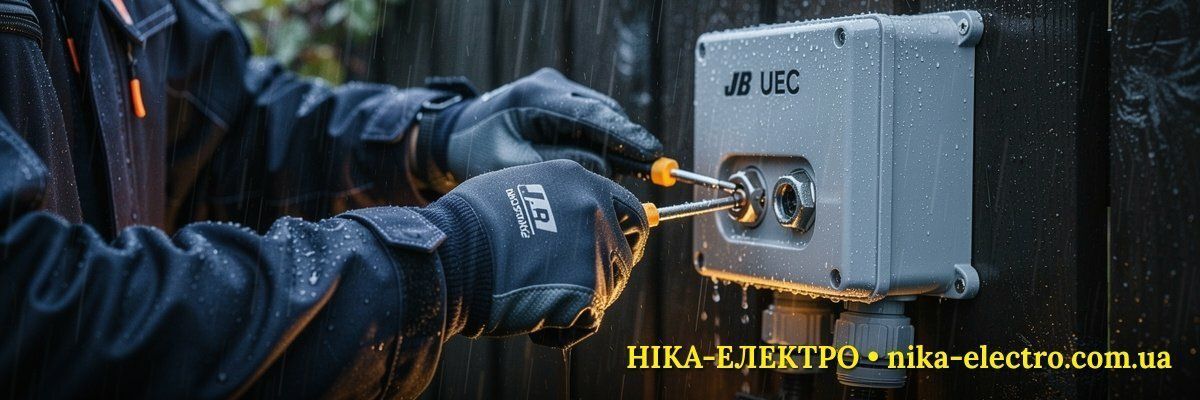

Садове освітлення, ворота й проводка надворі без страху дощу: монтажні коробки JB UEC

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 7 хв
Монтажні коробки серії JB TM UEC - захисні корпуси для відкритого встановлення кабельних з'єднань там, де немає прихованого короба чи штроби в стіні. Лінійка закриває діапазон від IP54 (захищене зовнішнє освітлення) до IP67 (занурення, сільськогосподарська техніка).
Для кого: власники приватних будинків, дач і садових ділянок - усюди, де кабельне з'єднання виходить назовні: фасад, стійка ліхтаря, ворота, теплиця.
Лінійка: 4 ступені захисту - IP54, IP65, IP66, IP67; матеріал PP або PE; 6 або 10 вводів; кольори сірий і чорний.
Ключові переваги: відкритий монтаж без штроби, заглушки вводів у комплекті, стандартний ряд розмірів під будь-яку задачу.

Провід до світильника на фасаді, з'єднання на стійці садового ліхтаря, кабель до насоса в теплиці - усе це з'єднання, яке фізично не сховати в стіну. Йому потрібен не звичайний розподільчий короб, а герметичний корпус, розрахований саме на вулицю чи вологе приміщення. Помилка з вибором ступеня захисту тут коштує дорого: коли монтажна коробка (корпус) серії JB UEC з рівнем IP54 потрапляє під прямий струмінь води, її міняють на IP65 вже після першої аварії - і платять двічі.

Що таке монтажна коробка JB UEC і навіщо вона в приватному будинку?

Коротка відповідь: це захисний корпус для кабельних з'єднань там, де провід виходить назовні і немає прихованого короба.

Монтажні коробки JB TM UEC - це не розподільчий щит і не звичайна розетка в стіні. Це оболонка для з'єднання, роз'єму чи невеликого вузла автоматики, яку встановлюють накладним способом прямо на поверхню - стіну фасаду, кут між стіною і дахом, стійку освітлення, корпус техніки. Ступінь захисту в лінійці - від IP54 (пил і бризки) до IP67 (занурення на 1 м на 30 хвилин) - вибирають за реальними умовами монтажу, а не "на око".

Усього в лінійці 4 ступені захисту і 2 матеріали корпусу - головний принцип вибору простий: підбирайте ступінь захисту за найгіршими умовами, а не за типовими. Якщо коробка суху більшу частину року, але раз на сезон потрапляє під ремонтне промивання чи сильний дощ з вітром - беріть із запасом, IP65 або IP66. "Здебільшого справляється" на рівні IP54 означає один відмовний вузол у найгірший момент.

⚠️ Чому заміна коробки після аварії коштує дорожче
Коли коробка з недостатнім IP пропускає воду, страждає не лише вона - волога потрапляє на з'єднання і кабель. Заміну доводиться робити в екстреному порядку, часто взимку чи в дощ, а не спокійно під час монтажу. Правильний вибір IP одразу - дешевше за аварійну заміну.

Кому вдома потрібні монтажні коробки JB UEC?

Орієнтир простий: якщо кабельне з'єднання виходить за межі сухого опалюваного приміщення, йому потрібен захисний корпус цієї серії.

Власники приватних будинків. Освітлення фасаду, підключення воріт і хвіртки з електроприводом, з'єднання на даху чи в ніші під карнизом - усе це точки, де провід виходить назовні.

Власники дач і садових ділянок. Садове освітлення вздовж доріжок, підключення насоса для поливу, електрика в теплиці - сезонне житло страждає від вологи не менше за постійне.

Власники гаражів і майстерень. З'єднання для інструменту, освітлення робочої зони, підключення обігрівача - там, де є пил і перепади вологості навіть у закритому приміщенні.

Спільна ознака у всіх цих ситуацій одна: є кабельне з'єднання поза сухим опалюваним приміщенням, і людина, якій потрібно, щоб воно просто працювало роками, а не гнило під дощем. Це стосується не лише перелічених прикладів - той самий принцип працює для акваріумного компресора на вулиці чи зарядної станції електросамоката під навісом. Якщо ви впізнали ситуацію "у мене є з'єднання надворі", а вашого прикладу немає серед перелічених - це не означає, що коробка JB не підійде. Напишіть нам, підберемо ступінь захисту під вашу задачу.

Що дає серія JB, і чому не варто економити на ступені захисту?

Головна робота коробки JB UEC - дати кабельному з'єднанню герметичну оболонку там, де немає прихованого короба, і зробити це без зайвого клопоту при монтажі.

Відкритий монтаж без штроби. Коробку кріплять прямо на поверхню через отвори в задній стінці - не потрібно довбати стіну під прихований короб чи чекати ремонту фасаду. Це головна перевага класу: рішення "тут і зараз", а не "спочатку переробіть стіну".

Заглушки вводів у комплекті. Кожна коробка має набір знімних заглушок на всіх вводах. Відкриваєте тільки ті, де реально проходить кабель, решта лишаються запресованими - і заявлений ступінь захисту зберігається навіть при частковому заповненні вводів. Не потрібно докуповувати окремі ущільнювачі під невикористані отвори. Заявлений IP підтверджений випробуваннями за стандартом IEC 60529 - тобто це не цифра з рекламного буклета, а перевірений показник.

Чотири ступені захисту під конкретну задачу. IP54 - для захищених зовнішніх ніш. IP65 - для відкритого встановлення під дощем і вітром. IP66 - для мийки та агресивного зовнішнього середовища. IP67 - для затоплюваних зон і занурення до 1 м на 30 хвилин.

Матеріал PP або PE. PP (поліпропілен) - стандартна хімічна стійкість, легший корпус, підходить для більшості завдань. PE (поліетилен) - підвищена ударостійкість при низьких температурах, для холодного клімату чи місць з ризиком удару по корпусу.

6 або 10 вводів. 6 вводів закриває 3-5 кабелів із запасом, 10 - для вузла з більшою кількістю кабелів чи складних розгалужень.

Сірий або чорний колір. Сірий - нейтральний стандарт. Чорний - менш помітний на темних поверхнях, де важлива естетика фасаду.

Якщо скласти все разом, виходить проста річ. Накладний монтаж рятує від штроби і переробки стіни. Заглушки в комплекті рятують від докупівлі дрібниць. Чотири ступені захисту дозволяють не переплачувати за зайвий IP там, де досить простішого. Коробка просто робить свою роботу непомітно, поки одного разу не врятує з'єднання від дощу чи морозу.

Де вдома і на ділянці встановлюють монтажні коробки JB UEC?

Місце встановлення Типові умови Рекомендований IP Практична перевага
Фасад будинку, освітлення Дощ, вітер, бризки IP65 Відкритий монтаж прямо на стіну без штроби
Стійка садового ліхтаря Постійна вулиця, бризки IP65-IP66 Заглушки тримають герметичність при частковому заповненні
Теплиця, насос для поливу Волога, можливе миття IP66-IP67 Витримує потужний струмінь і зрошення
Гараж, майстерня Пил, перепади вологості IP54-IP65 Захист від пилу без переплати за занурення

Волога і пил не обирають, де саме ви живете. Байдуже, це власний будинок, дача чи гараж - там, де кабельне з'єднання виходить за межі сухого приміщення, ризик однаковий. Крім прикладів у таблиці, той самий захист доречний для підключення насоса в колодязі, зарядної станції для електроінструменту під навісом, ліхтарів на воротах. Якщо ваша ситуація не описана вище буквально - зверніться за консультацією, підберемо ступінь захисту під конкретне місце монтажу.

Як обрати монтажну коробку JB UEC для дому?

Крок 1. Оцініть умови середовища за найгіршим сценарієм. Закрите сухе місце з осідаючим пилом - IP54. Періодично волога зона чи зовнішнє встановлення з можливим прямим струменем - IP65 або IP66. Занурення чи постійне зрошення (колодязь, теплиця з поливом) - IP67.

Крок 2. Порахуйте кабелі й оберіть кількість вводів. 6 вводів - для 3-5 кабелів із запасом. 10 вводів - для складного вузла з кількома напрямками розведення.

Крок 3. Оберіть матеріал під клімат. PP - для більшості завдань, стандартна стійкість. PE - якщо взимку бувають сильні морози або є ризик механічного удару по корпусу.

Задача вдома Ступінь захисту Матеріал
Освітлення фасаду IP65 PP
Теплиця, зрошення IP66-IP67 PE (морозостійкість)
Гараж, майстерня IP54-IP65 PP
Колодязь, насосна яма IP67 PE
🔧 Не беріть мінімальний IP "щоб було дешевше"
Різниця в ціні між IP54 і IP65 менша, ніж вартість аварійної заміни коробки після першого ж сильного дощу з вітром. Якщо є сумнів між двома ступенями захисту - беріть вищий: коробка на "про всяк випадок" ніколи не завадить.

Чим відрізняються ступені захисту IP54, IP65, IP66 і IP67?

Ступінь захисту Захист від пилу Захист від вологи Типові умови
IP54 Частковий Бризки з будь-якого напрямку Захищені зовнішні ніші, закриті приміщення з пилом
IP65 Повний Струмінь води Відкрите зовнішнє встановлення, фасади
IP66 Повний Потужний струмінь води Мийка, зрошення, агресивне середовище
IP67 Повний Занурення до 1 м на 30 хв Затоплювані зони, підземні вузли

Різниця між IP65 і IP66 на практиці конкретна: IP65 захищає від струменя води, IP66 - від потужного струменя і хвилювання. Для стандартного фасаду й садового освітлення достатньо IP65. Для колодязя, теплиці з активним поливом чи ділянки з ризиком підтоплення - IP66 і вище. Купувати одразу IP67 "про всяк випадок" на суху фасадну нішу - переплата без реальної потреби.

FAQ - швидкі відповіді на ваші питання

❓ Навіщо окрема коробка, якщо вже є розподільчий щит у будинку?
Розподільчий щит стоїть у сухому приміщенні і не розрахований на вулицю. Монтажна коробка JB UEC потрібна саме там, де з'єднання виходить за межі щита - на фасаді, стійці ліхтаря, у теплиці. Це доповнення до щита, а не заміна.
❓ Чи протікає коробка, якщо частина вводів не використовується?
Ні. Заглушки вводів входять у комплект і закривають невикористані отвори герметично. Заявлений ступінь захисту зберігається навіть якщо ви задіяли лише 2-3 вводи з шести.
❓ PP чи PE - яка різниця і чи важливо для дачі?
PP (поліпропілен) - стандартна хімічна стійкість, підходить для більшості завдань і легший за вагою. PE (поліетилен) - краща ударостійкість при низьких температурах. Для дачі з холодними зимами чи місцем, де можливий випадковий удар по корпусу, - обирайте PE.
❓ Чи підходить коробка JB UEC для гаража з бензином чи газовим обладнанням?
Ні. Коробки JB не мають маркування вибухозахисту (Ex) і не призначені для вибухонебезпечних зон. Для гаража зі звичайним інструментом і освітленням - підходять, для зон із ризиком займистих парів - потрібні спеціальні корпуси з відповідним маркуванням.
❓ Яку коробку взяти для садового ліхтаря чи ліній освітлення вздовж доріжки?
Мінімум IP65 - постійна вулиця з бризками і дощем. Якщо ліхтар стоїть у зоні, куди потрапляє вода від автоматичного поливу чи миття доріжки, - розгляньте IP66.
❓ Скільки кабелів реально поміщається в коробку на 6 вводів?
6 вводів розраховані на 3-5 кабелів із невеликим запасом - типова ситуація для одного світильника чи насоса з підведенням і виведенням. Якщо плануєте розводити кілька напрямків з одного вузла - беріть 10 вводів.
❓ Що робити, якщо на коробці з'явились тріщини чи деформація корпусу?
Замінити коробку. Пошкодження корпусу чи ущільнювача по контуру знижує реальний ступінь захисту нижче задекларованого, навіть якщо зовні здається, що все герметично. Огляд ущільнення варто робити раз на рік або після будь-якого зовнішнього удару.

Де підібрати монтажну коробку JB UEC під вашу задачу?

Правильний вибір ступеня захисту одразу - дешевше за аварійну заміну після першого сильного дощу. Працюємо з 2016 року, і серед понад 39 000 наших клієнтів чимало власників приватних будинків і дач, яким одного разу вже довелось міняти коробку після аварії. Якщо не впевнені, який IP потрібен саме для вашого місця монтажу - опишіть ситуацію, підберемо конкретне виконання без переплати за зайвий запас.

Обрати монтажну коробку (корпус) серії JB UEC для дому чи дачі можна в НІКА-ЕЛЕКТРО - з підбором ступеня захисту під ваші умови. У каталозі також усі товари UEC.
