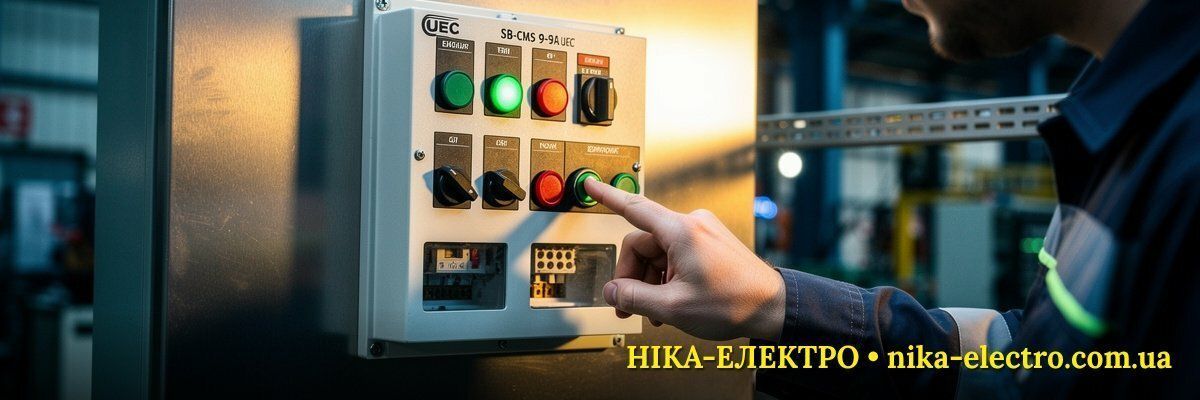

Запуск двигуна з готової кнопкової станції: контактор SB-CMS 9-95А UEC
*Корпус, кнопки й захист від перегріву - все в одному апараті. Монтаж без додаткових витрат часу.*
Для кого: підприємства й виробництва, де потрібно швидко встановити керування двигуном без додаткового монтажу окремих компонентів, - цехи, склади, майстерні, невеликі виробничі лінії.
Діапазон: номінальний робочий струм 9-95А, номінальна робоча напруга до 400В.
Головний критерій вибору: номінальний струм двигуна і умови експлуатації - запиленість, вологість, вібрація.
Ключові переваги: захист оболонки IP54, ресурс 1 млн механічних циклів, частота вмикань до 3600 разів на годину, готовий корпус з кнопками.
Що таке контактор SB-CMS UEC і навіщо він потрібен підприємству?
Пряма відповідь: контактор SB-CMS - це готовий вузол керування двигуном у корпусі з кнопками пуску й зупинки та вбудованим електротепловим реле, який монтується без додаткового підбору й збирання окремих компонентів.
Звичайна схема керування двигуном складається з кількох окремих частин: контактора, теплового реле захисту, кнопкової станції і корпусу для їх розміщення. Кожен компонент підбирається окремо, монтується окремо і займає час на збирання схеми. Для підприємства, де потрібно швидко запустити нову лінію чи замінити застаріле обладнання, це додаткові витрати часу і ризик помилки при підключенні окремих частин.
Контактори SB-CMS в оболонці UEC закривають цю задачу одним апаратом. Контактор поставляється в готовому корпусі з кнопками керування, що дозволяє легко запускати й зупиняти двигуни без додаткових витрат на монтаж окремих компонентів. Апарат оснащений електротепловим реле, яке запобігає перегріванню двигуна при перевантаженні, а ступінь захисту IP54 забезпечує надійність навіть у складних умовах - запиленому цеху чи приміщенні з підвищеною вологістю.
Лінійка охоплює номінальний робочий струм від 9 до 95А при номінальній робочій напрузі до 400В і номінальній ізоляційній напрузі 660В, категорії застосування АС-3 та АС-1. Апарат розрахований на 1 млн механічних циклів і до 3600 вмикань на годину, що гарантує стабільну роботу навіть у режимі інтенсивного використання. Робота при температурі від -5 до +40°C, вологості до 90% і стійкість до вібраційних навантажень означає надійність у важких промислових умовах.
Нижче розберемо, яким підприємствам і задачам підходить SB-CMS в оболонці, чим апарат вигідніший за окремий підбір компонентів, і як правильно обрати номінал під ваш двигун.
Кому на підприємстві потрібен контактор SB-CMS в оболонці UEC?
Апарат підходить підприємствам, де потрібно швидко й просто налаштувати місцеве керування двигуном без збирання схеми з окремих компонентів.
Виробничі цехи з невеликими лініями. Запуск і зупинка конвеєрів, насосів чи вентиляційного обладнання прямо на місці - готова кнопкова станція виключає потребу тягнути кабель керування до віддаленого щита.
Складські комплекси. Керування конвеєрними лініями, підйомним обладнанням чи вентиляцією складу з місцевого пульта, зручного для персоналу на місці.
Майстерні та невеликі виробництва. Компактний апарат з кнопками керування підходить для запуску верстатів чи іншого обладнання без потреби в окремому щиті керування.
Підприємства із запиленими чи вологими приміщеннями. Ступінь захисту IP54 дозволяє встановлювати апарат прямо в цеху, де звичайний контактор без оболонки вимагав би додаткового корпусу.
У якій ситуації ви обираєте контактор SB-CMS в оболонці UEC? Найчастіше це три сценарії. Перший - запускаєте нову лінію чи обладнання і хочете закрити керування одним готовим апаратом замість збирання схеми. Другий - замінюєте застарілий пускач, який вийшов з ладу чи не має потрібного ступеня захисту для умов приміщення. Третій - розширюєте виробництво новою одиницею обладнання і потрібне місцеве керування без прокладання додаткового кабелю до центрального щита.
Спільна ознака цих ситуацій одна: потрібне просте, готове рішення для місцевого керування двигуном, яке не вимагає додаткового підбору й монтажу окремих компонентів схеми. Той самий принцип працює і для сільськогосподарських підприємств з насосами поливу, і для будівельних майданчиків, де тимчасове обладнання потребує швидкого й надійного керування. Якщо ваша задача тут не описана - зверніться за консультацією, підберемо номінал під ваш двигун.
Який контактор SB-CMS UEC обрати за струмом двигуна?
Пряма відповідь: лінійка охоплює номінальний робочий струм від 9 до 95А, і вибір номіналу залежить від паспортного струму підключеного двигуна.
Таблиця 1: ключові технічні характеристики SB-CMS UEC
| Характеристика | Значення | Практична користь для бізнесу |
|---|---|---|
| Номінальний робочий струм | 9-95А | Підбір під конкретний двигун чи лінію |
| Номінальна робоча напруга | до 400В | Стандартна трифазна мережа підприємства |
| Номінальна ізоляційна напруга | 660В | Запас надійності ізоляції понад робочу напругу |
| Категорія застосування | АС-3, АС-1 | Підходить і для двигунів, і для активного навантаження |
| Ступінь захисту оболонки | IP54 | Захист від пилу і бризок води в цеху |
| Механічна зносостійкість | 1 млн циклів | Роки роботи навіть при частих вмиканнях |
| Електрична зносостійкість | 0,5 млн циклів | Стабільна робота під навантаженням протягом усього терміну служби |
| Частота вмикань | до 3600 разів на годину | Розрахований на інтенсивний режим використання |
| Робоча температура | -5...+40°C, вологість до 90% | Підходить для цеху без спеціального клімат-контролю |
Таблиця 2: підбір за типом обладнання
| Тип обладнання | Орієнтовний струм | Рішення SB-CMS UEC |
|---|---|---|
| Невеликий насос, вентилятор | нижня частина діапазону 9-95А | Компактний апарат з мінімальним номіналом |
| Стандартний виробничий двигун | середина діапазону | Номінал під паспортний струм двигуна з запасом |
| Потужніше обладнання цеху | верхня частина діапазону, до 95А | Апарат з максимальним номіналом лінійки |
Якщо ваш двигун невеликий - насос чи вентилятор - обирайте апарат з нижньої частини діапазону 9-95А. Для стандартного виробничого обладнання підбирайте номінал за паспортним струмом двигуна з невеликим запасом. Якщо умови експлуатації включають запиленість чи підвищену вологість, ступінь захисту IP54 закриває цю задачу без додаткового корпусу незалежно від обраного номіналу.
Які переваги дає контактор SB-CMS в оболонці UEC бізнесу?
Головна перевага для підприємства - готове рішення в одному корпусі, яке економить час монтажу і знижує ризик помилки при збиранні схеми керування.
Максимальний захист двигуна від перегрівання. Вбудоване електротеплове реле запобігає перегріванню двигуна при перевантаженні, а ступінь захисту IP54 забезпечує надійність навіть у складних умовах цеху. Це означає менше ризиків та менші витрати на ремонт обладнання.
Простота встановлення без додаткового монтажу. Контактор постачається в готовому корпусі з кнопками керування, що дозволяє легко запускати й зупиняти двигуни без витрат часу на збирання окремих компонентів. Зручна конструкція зменшує ризик помилок при підключенні.
Довговічність під інтенсивне використання. Апарат розрахований на 1 млн механічних циклів і до 3600 вмикань на годину - це означає стабільну роботу навіть у режимі частого запуску й зупинки протягом зміни.
Надійність у важких промислових умовах. Робота при температурі від -5 до +40°C, вологості до 90% і стійкість до вібраційних навантажень означають, що апарат залишається надійним навіть у неопалюваному цеху чи біля вібруючого обладнання.
Економія на монтажі й обслуговуванні. Один апарат замінює комплект з окремого контактора, теплового реле, кнопкової станції і корпусу - для підприємства це менше типономіналів на складі запчастин і простіше обслуговування.
Якщо скласти все разом, виходить проста річ. Апарат захищає двигун від перегрівання. Монтаж не вимагає збирання схеми з окремих частин. Ресурс і стійкість до умов експлуатації дають роки стабільної роботи. Двигун запускається і зупиняється однією кнопкою, а щитова підприємства не переобтяжена зайвими компонентами.
Де на підприємстві застосовують контактор SB-CMS в оболонці UEC?
Апарат підходить для будь-якого місця, де потрібне просте й надійне місцеве керування двигуном без збирання окремої схеми.
Таблиця 3: сфери застосування на підприємстві
| Тип об'єкта | Типова задача | Що дає SB-CMS в оболонці |
|---|---|---|
| Виробничий цех | Запуск і зупинка конвеєрів, вентиляції | Готовий вузол без додаткового монтажу |
| Складський комплекс | Керування підйомним обладнанням і вентиляцією | Місцевий пульт керування на місці |
| Майстерня, невелике виробництво | Запуск верстатів та іншого обладнання | Компактний апарат без окремого щита |
| Запилене чи вологе приміщення | Захист апарата від умов середовища | Ступінь захисту IP54 без додаткового корпусу |
Спільна ознака всіх цих застосувань одна: є двигун чи обладнання, для якого потрібне просте місцеве керування без витрат часу на збирання схеми з окремих компонентів. Апарат SB-CMS закриває цю задачу одним готовим рішенням, незалежно від галузі підприємства.
Це не вичерпний перелік застосувань. Той самий принцип працює і для сільськогосподарських підприємств з насосами поливу й вентиляцією теплиць, і для будівельних майданчиків, де тимчасове обладнання потребує швидкого підключення керування. Якщо ваше обладнання чи сценарій тут не згадані - зверніться за консультацією, і фахівці підкажуть номінал під ваш двигун.
Як обрати контактор SB-CMS в оболонці UEC для вашого обладнання?
Крок 1. Визначте паспортний струм двигуна. Порахуйте номінальний струм двигуна чи іншого навантаження за паспортом і підберіть апарат у діапазоні 9-95А з невеликим запасом.
Крок 2. Врахуйте частоту вмикань обладнання. Для обладнання з частим запуском і зупинкою протягом зміни апарат витримує до 3600 вмикань на годину - ресурс достатній для більшості виробничих циклів.
Крок 3. Врахуйте умови приміщення.
Таблиця 4: вибір за умовами об'єкта
| Умови об'єкта | Вимоги | Рішення SB-CMS UEC |
|---|---|---|
| Стандартний цех з нормальними умовами | Помірна температура і вологість | Стандартна установка, ступінь захисту IP54 |
| Запилене чи вологе приміщення | Підвищений ризик забруднення апарата | IP54 без потреби в додатковому корпусі |
| Обладнання з вібрацією | Механічні навантаження на апарат | Стійкість до вібраційних навантажень |
Швидкі рекомендації за типом обладнання: невеликий насос чи вентилятор - апарат з нижньої частини діапазону 9-95А; стандартний виробничий двигун - номінал за паспортним струмом з невеликим запасом; обладнання в запиленому чи вологому цеху - той самий апарат без додаткового корпусу завдяки захисту IP54.
Результат правильного вибору: двигун запускається і зупиняється одним готовим апаратом, монтаж займає мінімум часу, а захист від перегрівання й вологи вбудований одразу.
FAQ - швидкі відповіді на ваші питання
Обрати та замовити контактори SB-CMS в оболонці UEC можна в НІКА-ЕЛЕКТРО. Підкажемо номінал під ваш двигун і умови експлуатації. У каталозі також представлені всі товари UEC для бізнесу. Доставка по всій Україні.
