Ручне відключення потужного обладнання без ризику для персоналу: вимикачі навантаження URelix АСКО-УКРЕМ
Три номінали, подвійний розрив і місце під замок LOTO - розбираємо лінійку TM АСКО-УКРЕМ для оперативної комутації на підприємстві.
Для кого: промислові підприємства, комунальні служби, енергетики, підрядники - там, де персонал вручну відключає лінії під напругою або перемикає живлення між основним і резервним вводом.
Лінійка: три номінали - 250 А, 400 А, 800 А; 3-полюсне виконання, клас комутації AC-21B.
Головний критерій вибору: номінал не менше максимального робочого струму лінії, із запасом 20-25%.
Ключові переваги: подвійний розрив контакту, ступінь захисту IP20, підтримка навішування замка (LOTO) для безпечного обслуговування під напругою.
Що таке вимикачі навантаження URelix АСКО і навіщо вони потрібні бізнесу?
Вимикач навантаження - апарат ручного відключення і перемикання живлення в мережах, де автоматика не використовується або не потрібна. Головна відмінність від автоматичного вимикача проста: URelix розрахований на повторювану ручну комутацію навантаження, а не на автоматичний захист від аварії.
Вимикачі навантаження серії URelix АСКО закривають задачі, де оператор фізично переводить рукоятку - вводить резерв, знеструмлює ділянку для ремонту чи вмикає технологічне обладнання за регламентом.
На виробництві ця задача виникає регулярно. Основне живлення пропадає - потрібно перевести навантаження на резерв без зупинки цеху. Лінію потрібно знеструмити для планового обслуговування - і персонал повинен бути впевнений, що ніхто не увімкне її, поки триває ремонт. Автоматичний вимикач цю задачу не вирішує - він захищає від аварії, а не від людського фактора при плановій комутації.
URelix закриває саме цю прогалину: подвійний розрив контакту дає надійне гасіння дуги при частих ручних перемиканнях, а місце під замок LOTO унеможливлює увімкнення лінії, поки персонал працює на обладнанні.
Кому на підприємстві потрібні вимикачі навантаження URelix?

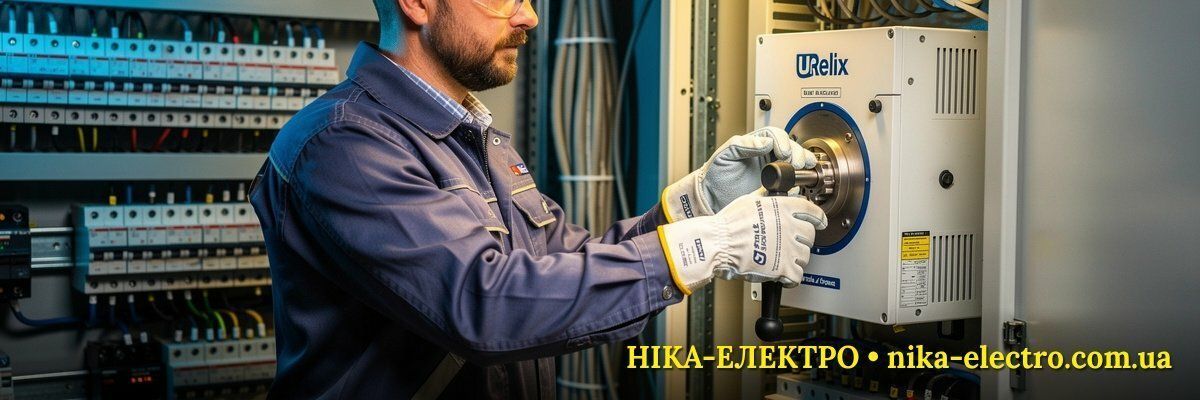

Промислові підприємства. Планове й аварійне обслуговування цехів, ділянок, окремих ліній вимагає надійного ручного відключення. Оператор переводить рукоятку URelix, знеструмлює ділянку і вішає власний замок - робота на обладнанні починається лише після цього.
Комунальні об'єкти і ЖЕКи. Перемикання введень між підстанціями при аваріях на мережі чи плановому відключенні - типова задача URelix на 250 А чи 400 А, залежно від навантаження будинку чи кварталу.
Насосні станції і водоканал. Відключення помп для обслуговування без зупинки всієї системи - URelix дозволяє вивести одну лінію з роботи, поки решта насосної станції продовжує функціонувати.
Агропромислові комплекси. Перемикання між генератором і мережею при планових відключеннях - URelix виконує функцію ручного вводу резерву там, де автоматичний АВР економічно невиправданий чи не потрібен за регламентом.
Торгово-розважальні центри. Відключення торговельних залів, паркінгів чи технічних блоків при ремонті - URelix на 800 А закриває головні введення великих комерційних об'єктів.
Гірничодобувна промисловість. Управління електропостачанням ділянок з жорсткими вимогами LOTO - тут блокування замком є не опцією, а обов'язковою частиною процедури охорони праці.
Спільна риса цих підприємств одна: є потреба в повторюваному ручному відключенні або перемиканні великих навантажень за технологічним регламентом, а не за сигналом автоматики. Галузь при цьому другорядна - URelix підбирається за розрахунковим струмом лінії, а не за назвою підприємства.
Яка лінійка вимикачів навантаження URelix?
Серія URelix - модульні рубильники на перемикання чи відключення, побудовані навколо трьох номіналів струму.
| Номінальний струм | Типове застосування на підприємстві |
|---|---|
| 250 А | Введення живлення цеху чи відокремленої ділянки, ввід підстанції малої потужності |
| 400 А | Секційний роз'єднувач розподільчого пристрою, перемикання між трансформаторами |
| 800 А | Головний ввід великого підприємства, перемикання між живлячими лініями на підстанції |
Вибір номіналу йде за розрахунковим струмом навантаження лінії відповідно до ПУЕ (глава 3): номінал URelix має бути не менше максимального робочого струму, з запасом.
| Параметр | Значення |
|---|---|
| Серія | URelix |
| Виробник | TM АСКО-УКРЕМ |
| Доступні номінали | 250 А, 400 А, 800 А |
| Кількість полюсів | 3П |
| Номінальна напруга | 690 В |
| Клас комутації | AC-21B |
| Ступінь захисту | IP20 |
| Розрив контакту | Подвійний |
| Блокування замком (LOTO) | Передбачено |
Клас комутації AC-21B означає, що апарат розрахований на комутацію активних навантажень чи навантажень з невисоким вмістом реактивної складової (коефіцієнт потужності cosφ ≥ 0,95). Це відповідає більшості промислових споживачів - освітленню, нагріванню, частині технологічних ліній.
Виконання URelix передбачає варіанти рукоятки - пряму чи поворотну, залежно від конструкції відсіку щита. Виконання з фіксацією для навішування замка дозволяє виконувати блокування відповідно до процедур LOTO (Lockout/Tagout) при технічному обслуговуванні.
Які практичні переваги дає URelix підприємству порівняно зі звичайним рубильником?
Розберемо, чим URelix відрізняється практично для об'єкта з регулярною ручною комутацією.
Подвійний розрив контакту. Контакт розривається у двох точках на полюс - збільшений дугогасний зазор забезпечує надійніше гасіння дуги при відключенні порівняно з однополюсним розривом. Це означає менший знос контактів при частих оперативних перемиканнях і довший термін служби апарата.
Місце для замка на рукоятці. Проушина на рукоятці чи панелі дозволяє встановити навісний замок у положенні «Відключено» - доки замок оператора на місці, ніхто інший не увімкне живлення, навіть якщо цього захоче. Для промислових об'єктів це вимога охорони праці, а не опція.
Чіткий механічний фіксатор у положеннях «Вкл/Викл». Апарат не може зупинитися у проміжному положенні - персонал завжди бачить однозначний стан лінії, без ризику часткового контакту.
Робота з постійним і змінним струмом у широкому діапазоні напруг. Номінальна напруга 690 В дозволяє використовувати URelix у мережах з підвищеною напругою, характерних для промислових об'єктів.
Три номінали в одній серії від одного виробника. Від 250 А до 800 А - підприємство закриває введення від невеликого цеху до головного вводу великого об'єкта одним постачальником, без ризику несумісності апаратів.
Якщо скласти все разом, виходить проста річ. Подвійний розрив тримає надійне гасіння дуги при частих перемиканнях. Місце під замок робить процедуру LOTO фізично реалізованою, а не формальною. Один апарат закриває і оперативну комутацію, і безпечне блокування на час обслуговування.
Де застосовують вимикачі навантаження URelix на підприємствах?
Наведемо основні сфери застосування вимикачів навантаження URelix АСКО по типах об'єктів.
| Тип об'єкта | Приклад застосування | Типовий номінал |
|---|---|---|
| Промислові підприємства | відключення цехів, ліній при ТО чи аварії | 250-800 А |
| Комунальні об'єкти і ЖЕКи | перемикання введень між підстанціями | 250-400 А |
| Насосні станції, водоканал | відключення помп для обслуговування | 250-400 А |
| Агропромислові комплекси | перемикання між генератором і мережею | 250-400 А |
| ТРЦ | відключення торговельних залів, паркінгів | 400-800 А |
Промислові підприємства. Відключення цехів, ділянок, окремих ліній при плановому та аварійному обслуговуванні - типова задача URelix у діапазоні від 250 А для локальних ліній до 800 А для головного вводу.
Комунальні об'єкти і ЖЕКи. Перемикання введень між підстанціями при аваріях на мережі чи плановому відключенні - 250 А чи 400 А, залежно від навантаження обслуговуваного будинку чи кварталу.
Насосні станції і водоканал. Відключення окремих помп для обслуговування без зупинки всієї системи - URelix дозволяє вивести з роботи одну лінію, зберігаючи роботу решти станції.
Агропромислові комплекси. Перемикання між генератором і мережею при планових відключеннях - ручний ввід резерву там, де автоматичний АВР економічно невиправданий.
Це не вичерпний перелік застосувань. Головне правило простіше за будь-який список: є потреба в повторюваному ручному відключенні чи перемиканні великого навантаження за технологічним регламентом - URelix впорається незалежно від галузі підприємства. Апарат постійно контролює лише одне - відповідність номіналу розрахунковому струму лінії, а не тип об'єкта. Тому та сама серія однаково підходить для елеватора з резервним генератором, друкарського цеху з плановим ремонтом обладнання чи насосної станції водоканалу. Якщо ваша задача не потрапила в перелік вище - зверніться за консультацією, підберемо номінал і виконання під вашу схему живлення.
Як обрати вимикач навантаження URelix для свого об'єкта?
Вибір іде за трьома кроками - номінал, схема застосування, конструктивне виконання.
Крок 1. Порахуйте розрахунковий струм лінії. Візьміть максимальний робочий струм лінії чи вводу за проєктною документацією і додайте запас 20-25%. Наприклад, при розрахунковому струмі 320 А обирайте URelix 400 А - із запасом на пікові навантаження.
Крок 2. Визначте схему застосування. Введення живлення окремого цеху чи ділянки - 250 А. Секційний роз'єднувач розподільчого пристрою чи перемикання між трансформаторами - 400 А. Головний ввід великого підприємства чи перемикання між живлячими лініями підстанції - 800 А.
Крок 3. Врахуйте потребу в LOTO-блокуванні. Якщо на об'єкті персонал регулярно обслуговує обладнання під вимкненим живленням - обирайте виконання з можливістю навішування замка на рукоятку. Це не додаткова опція, а базова конструктивна особливість серії URelix.
| Ситуація на підприємстві | Вимога | Рішення URelix |
|---|---|---|
| Введення цеху чи ділянки | оперативна комутація | 250 А, 3П |
| Секційний роз'єднувач підстанції | перемикання між трансформаторами | 400 А, 3П |
| Головний ввід великого об'єкта | максимальне навантаження | 800 А, 3П |
| Планове ТО обладнання | блокування несанкціонованого ввімкнення | будь-який номінал з LOTO |
Швидкі рекомендації за типом задачі. Потрібне лише відключення без функції автоматичного АВР - URelix виконує це самостійно. Потрібен автоматичний ввід резерву без участі оператора - URelix використовується разом зі спеціалізованим пристроєм АВР як силовий комутаційний елемент.
Результат правильного вибору простий: апарат витримує заявлений струм без надмірного зносу контактів при частих перемиканнях, а процедура LOTO стає фізично реалізованою частиною щоденної роботи персоналу, а не формальністю на папері.
FAQ - швидкі відповіді на ваші питання
Де замовити вимикачі навантаження URelix АСКО з консультацією?
У НІКА-ЕЛЕКТРО можна купити вимикачі навантаження URelix АСКО під номінал і схему застосування, які потрібні саме вашому підприємству. Допоможемо розрахувати номінал за струмом вашої лінії, підкажемо виконання під процедуру LOTO і доставимо по всій Україні. У каталозі також представлені усі товари АСКО-УКРЕМ - від щитового обладнання до захисної автоматики.
