З'єднувальні шини

З'єднувальні шини - це електротехнічні компоненти для об'єднання декількох модульних автоматів в одну групу з можливістю підключення живлення до всіх одночасно через одну точку входу. Монтуються безпосередньо на контакти автоматичних вимикачів, УЗО, диференційних автоматів, встановлених на DIN-рейці в розподільному щитку.

З'єднувальні шини 1-полюсні

Однополюсні гребінки для об'єднання фазних контактів однополюсних автоматів. Використовуються для групового підключення автоматів освітлення, розеток, окремих споживачів в однофазних мережах 230В. Латунна або мідна контактна планка з штиревими виступами, які входять в затискачі автоматів без додаткового кабелю. Різні типорозміри під автомати 12А, 16А, 20А, 25А, 32А, 40А, 50А, 63А залежно від навантаження груп споживачів.

Доступні шини на 2-12 модулів для об'єднання відповідної кількості автоматів. Можливість підрізання шини до потрібної довжини ножівкою по металу для точного підгону під кількість встановлених апаратів. Ізоляція корпусу виключає випадковий дотик до струмоведучих частин при обслуговуванні щитка.

З'єднувальні шини 2-полюсні

Двополюсні гребінки для одночасного з'єднання фази та нуля на двополюсних автоматах, УЗО, диференційних автоматах. Забезпечують синхронне підключення обох полюсів від одного вхідного кабелю до декількох споживачів. Критично важливі для правильного функціонування УЗО, де необхідне проходження фази та нуля через один апарат для коректного виявлення витоку струму.

Конструкція складається з двох ізольованих одна від одної планок, кожна для свого полюса. Виключає можливість короткого замикання між фазою та нулем всередині шини. Використовуються в однофазних мережах для групування двополюсних захисних апаратів.

З'єднувальні шини 3-полюсні

Триполюсні гребінки для об'єднання триполюсних автоматів в трифазних мережах 380В. Одночасне підключення трьох фаз L1, L2, L3 до групи автоматів від одного вхідного кабелю. Застосовуються для живлення трифазних споживачів - електродвигунів, нагрівачів, промислового обладнання.

Три ізольовані контактні планки для кожної фази виключають міжфазні замикання. Жорстка конструкція забезпечує надійний контакт одночасно по всіх трьох полюсах. Рівномірний розподіл навантаження по фазах при груповому підключенні споживачів через окремі автомати.

З'єднувальні шини 4-полюсні

Чотириполюсні гребінки для одночасного з'єднання трьох фаз та нуля на чотириполюсних автоматах. Використовуються в трифазних мережах з нульовим проводом для живлення змішаних споживачів - як трифазних, так і однофазних від одного щитка. Забезпечують повне групове підключення всіх чотирьох провідників.

Чотири ізольовані планки для L1, L2, L3, N виключають будь-які замикання між провідниками. Особливо зручні для щитків з великою кількістю чотириполюсних захисних апаратів, де традиційне кабельне підключення кожного автомата окремо було б громіздким.

Типи з'єднувальних шин

Гребінка штирева - класична конструкція з виступаючими штирями, які вставляються безпосередньо в затискачі автоматів. Найпоширеніший тип для стандартних модульних апаратів. Швидкий монтаж без зачистки проводів та затягування гвинтів. Підходить для більшості автоматів з однаковим кроком контактів.

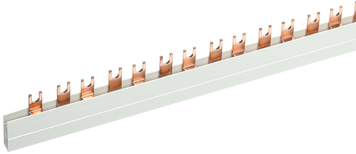

Гребінка вилкова - з U-подібними контактами для охоплення затискачів автомата з двох сторін. Збільшена площа контакту забезпечує кращу провідність при великих струмах. Використовується для потужних споживачів з автоматами великих номіналів.

Гребінка ізольована - повністю закрита в діелектричному корпусі, видно лише точки підключення. Максимальна електробезпека при обслуговуванні щитка під напругою. Захист від випадкового дотику, попадання пилу та вологи на контакти.

Гребінка універсальна - підходить для автоматів різних виробників завдяки адаптованій формі штирів. Економить час при підборі, дозволяє комбінувати апарати різних брендів в одному щитку з одним типом шини.

Переваги використання

Економія часу монтажу - підключення групи автоматів за хвилини замість прокладання окремих перемичок між кожним апаратом. Надійність контакту - заводське виготовлення виключає помилки монтажу, мідна шина забезпечує низький опір. Акуратність щитка - відсутність безлічі перемичок всередині створює охайний професійний вигляд. Безпека - ізоляція корпусу виключає випадковий дотик до напруги при роботі в щитку.

Застосування

Квартирні щитки - об'єднання автоматів груп освітлення та розеток від вхідного автомата. Поверхові щити - групове підключення автоматів квартир від загального вводу. Промислові об'єкти - розподіл живлення по групах споживачів через автомати різних номіналів. Комерційні приміщення - формування груп електропостачання офісів, торгових залів, складів.

Наш асортимент: шини 1-4 полюси, 12-63А, гребінки штиреві вилкові, 2-12 модулів, мідь латунь.

Торгові марки: АСКО, ETI, УЕК, UEC, TNSy, GEWISS.
