Пристрої плавного пуску електродвигунів

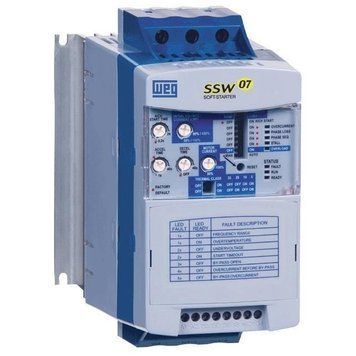

Пристрої плавного пуску електродвигунів - обладнання для м'якого розгону асинхронних двигунів, що знижує механічні та електричні навантаження при старті.

НІКА-ЕЛЕКТРО пропонує пристрої плавного пуску потужністю 0,75-3,7 кВт, струм управління 1,5-7,5 А для трифазних систем 380 В від виробників UEC, GEWISS, TNSy, ETI, АСКО, УЕК, IEK з гарантією від 1 року (залежно від виробника та продукції), доставка по Україні 1-3 дні.

Для схеми приводу дивіться також:

• Комутаційне обладнання та пристрої управління - увесь розділ керування двигунами
• Контактори малогабаритні - байпасний контактор і комутація двигуна після розгону
• Пускачі і вимикачі - прямий пуск там, де плавний розгін не потрібен
• Реле контролю та управління - контроль фаз і напруги в схемі приводу
• Автоматичні вимикачі - захист лінії живлення перед пристроєм плавного пуску

Принцип роботи

Пристрій плавного пуску обмежує пусковий струм двигуна шляхом поступового підвищення напруги на обмотках статора. Використовуються тиристори, які відкриваються поступово, збільшуючи кут проводимості від 0° до 180° протягом заданого часу розгону.

При прямому пуску від мережі двигун споживає пусковий струм 600-800 % від номінального, що створює ударні навантаження на механічну частину та просадки напруги в мережі. Пристрій плавного пуску обмежує пусковий струм до 200-400 % номінального, розподіляючи розгін на 5-30 секунд.

Після виходу двигуна на робочу швидкість тиристори повністю відкриваються або шунтуються байпасним контактором, що виключає їх з ланцюга живлення. Це знижує тепловиділення та втрати потужності під час нормальної роботи двигуна.

Керування здійснюється мікропроцесором, який контролює струм двигуна, напругу мережі, час розгону та зупинки. Програмуються параметри: початкова напруга 30-70 % від номінальної, час розгону 1-60 секунд, обмеження пускового струму 200-500 % від номінального.

Переваги використання

Зниження механічних навантажень на редуктори, муфти, ремені, ланцюги в 5-10 разів порівняно з прямим пуском. Усунення ривків та ударів при старті збільшує термін служби механічних компонентів на 30-50 %, знижує витрати на ремонт та обслуговування.

Зменшення просадок напруги в мережі при пуску потужних двигунів. При прямому пуску двигуна 10 кВт напруга може впасти на 10-15 %, що викликає моргання освітлення та збої в роботі чутливого обладнання. Плавний пуск обмежує просадку до 3-5 %.

Захист обладнання від перевантаження: контроль пускового струму з відключенням при перевищенні встановленого значення, контроль часу пуску з відключенням при затягуванні розгону понад норму, захист від обриву фази та перекосу фаз, захист від перегріву тиристорів з індикацією на дисплеї.

Економія електроенергії за рахунок оптимізації режиму пуску та зупинки. Можливість налаштування плавної зупинки двигуна, що запобігає гідроударам в насосних системах та зворотному ходу конвеєрів при відключенні живлення.

Технічні характеристики

Потужність двигунів 0,75-3,7 кВт охоплює діапазон малих та середніх електроприводів: насоси, вентилятори, компресори, конвеєри. Струм управління 1,5-7,5 А відповідає номінальному струму двигунів в цьому діапазоні потужностей.

Напруга живлення 380 В трифазна для промислових мереж, вхід керування 110-220 В для підключення кнопок пуску/стоп, датчиків, контролерів. Частота мережі 50-60 Гц універсальна для різних країн та стандартів.

Час розгону програмується 1-60 секунд залежно від інерції механізму: легкі вентилятори 5-10 секунд, важкі конвеєри 20-30 секунд, насоси 10-15 секунд. Початкова напруга налаштовується 30-70 % від номінальної: низька для легкого старту, висока для механізмів з високим моментом опору.

Обмеження пускового струму 200-500 % від номінального програмується під конкретне застосування. Нижче обмеження для слабких мереж та чутливого обладнання, вище для швидкого розгону важких механізмів.

Ступінь захисту корпусу IP20 для встановлення в шафах, IP54 для запилених та вологих приміщень. Діапазон робочих температур -10 °C до +50 °C для експлуатації в неопалюваних приміщеннях. Монтаж на DIN-рейку або болтове кріплення на панель.

Застосування

Насосні станції: плавний пуск насосів потужністю 1-3 кВт для водопостачання, каналізації, зрошення. Усунення гідроударів в трубопроводах при запуску та зупинці, захист арматури та обладнання від руйнування. Зниження пускових струмів при роботі декількох насосів від одного джерела живлення обмеженої потужності.

Вентиляційні системи: м'який старт вентиляторів уникнення ривків повітряних потоків та вібрацій повітроводів. Плавна зупинка запобігає зворотному потоку повітря через клапани при вимкненні. Зниження шуму при пуску та зупинці покращує комфорт в приміщеннях.

Компресорні установки: плавний розгін компресора без перевантаження двигуна при пуску під тиском. Зниження механічних навантажень на поршневу групу, клапани, підшипники продовжує термін служби обладнання. Захист від заклинювання компресора з автоматичним відключенням при перевищенні часу пуску.

Конвеєрні лінії: м'який старт без просипання сипучих матеріалів та зсуву штучних вантажів. Плавна зупинка запобігає накопиченню продукції на зупинених ділянках конвеєра. Синхронізація пуску декількох приводів для рівномірного розподілу навантаження.

Деревообробні верстати: плавний розгін циркулярних пил, фрез, стрічкових пилок без ривків інструменту. Зниження навантажень на ремені та підшипники шпинделя продовжує міжремонтний період. Можливість реверсивного пуску для очищення інструменту від стружки.

Перелік не вичерпний: пристрій плавного пуску потрібен скрізь, де двигун рве механіку або просаджує мережу на старті, - наприклад, на дробарках і млинах, у системах вентиляції ферм і теплиць, на транспортерах зерносушарок, у промивних і мийних установках. Не знайшли свій випадок - підкажемо потужність і час розгону під ваш механізм: +380958577062.

Програмування та налаштування

Параметри що налаштовуються: початкова напруга 30-70 % визначає м'якість старту, нижча для легших механізмів; час розгону 1-60 секунд під інерцію навантаження, довший для важких маховиків; обмеження пускового струму 200-500 % під можливості мережі живлення; час плавної зупинки 0-30 секунд для запобігання гідроударам та зворотному ходу.

Способи налаштування: потенціометри на корпусі для базових параметрів швидке налаштування без інструментів; DIP-перемикачі для фіксованих режимів роботи захист від випадкової зміни налаштувань; цифровий дисплей з кнопками для точного програмування складних алгоритмів; зв'язок RS-485 для віддаленого налаштування та моніторингу з комп'ютера.

Режими роботи: нормальний пуск для стандартних застосувань без особливих вимог; важкий пуск для механізмів з високим моментом інерції або опору; реверсивний пуск для двонапрямкових приводів з паузою між перемиканнями; каскадний пуск декількох двигунів з затримкою для зниження сумарного навантаження на мережу.

Індикація стану: світлодіоди режимів роботи готовність, пуск, робота, аварія; цифровий дисплей поточного струму, напруги, часу розгону; коди помилок при аваріях для швидкої діагностики несправностей; релейні виходи для сигналізації стану на зовнішні пристрої.

FAQ - швидкі відповіді на ваші питання

Чим плавний пуск відрізняється від частотного перетворювача? Пристрій плавного пуску керує лише розгоном і зупинкою: після виходу на швидкість двигун працює від мережі напряму. Частотник керує швидкістю постійно. Якщо потрібно регулювати оберти в роботі - потрібен частотник, якщо тільки прибрати удар на старті - достатньо плавного пуску.

Як підібрати пристрій під двигун? За потужністю та номінальним струмом двигуна: лінійка 0,75-3,7 кВт зі струмом керування 1,5-7,5 А. Беріть модель, у діапазон якої потрапляє струм вашого двигуна, з невеликим запасом.

Який час розгону виставляти? За інерцією механізму: легкі вентилятори - 5-10 секунд, насоси - 10-15, важкі конвеєри - 20-30. Початкову напругу ставлять 30-70 % від номінальної: нижче для легкого старту, вище для механізмів із високим моментом опору.

Чи вирішує плавний пуск проблему гідроударів? Так, за рахунок плавної зупинки: час зупинки програмується 0-30 секунд, тиск у трубопроводі знижується поступово, без удару по арматурі.

Чи потрібен окремий автомат перед пристроєм? Так, лінію живлення захищає автоматичний вимикач, підібраний за струмом двигуна. Сам пристрій захищає двигун від перевантаження, обриву та перекосу фаз і перегріву тиристорів.

Де ще застосовують пристрої плавного пуску? Наведені сфери - найпоширеніші, але не всі. Плавний пуск ставлять скрізь, де ривок на старті шкодить механіці або мережі: дробарки, млини, зерносушарки, вентиляція ферм і теплиць, мийні установки, підйомники, деревообробка. Якщо у вас нетиповий механізм - опишіть задачу, підберемо модель і налаштування.

Чи оригінальна продукція та чи діє гарантія? Так. Ми працюємо напряму з UEC, GEWISS, TNSy, ETI, АСКО, УЕК, IEK. Гарантія від 1 року (залежно від виробника та продукції).

Чи є товар у наявності та коли доставка? Основний асортимент - у наявності, відправлення Новою Поштою по Україні за 1-3 дні.

Не впевнені у виборі? Безкоштовна консультація з підбору потужності та налаштувань - +380958577062.
