Малогабаритні контактори - електромагнітні комутаційні апарати для дистанційного керування потужними навантаженнями: електродвигунами, нагрівачами, освітлювальними групами. Вмикання й вимикання відбувається за командою від системи автоматики або датчика, без присутності людини біля обладнання.

НІКА-ЕЛЕКТРО пропонує контактори на струм від 9 до 630 А, з котушками 24-400 В, зі ступенем захисту IP20-IP65, від UEC, АСКО, ETI, TNSy, УЕК. Офіційний партнер виробників, доставка Новою Поштою по Україні, включаючи Дніпро, за 1-3 дні.

Для схеми керування дивіться також:

← Комутаційне обладнання та пристрої управління - увесь розділ
Реле і додаткові пристрої для контакторів - теплові реле, контактні приставки, приставки витримки часу до цього ж контактора
Реле контролю та управління - реле напруги, часу, струму, які подають команду на котушку
Пускачі і вимикачі - ручне керування двигуном там, де автоматика не потрібна
Вимикачі кінцеві та дорожні - датчики положення для схем із реверсом і зупинкою

Контактори 9-25 А

Малопотужні контактори для керування однофазними та трифазними навантаженнями до 11 кВт. Використовуються для комутації невеликих електродвигунів вентиляторів, насосів, конвеєрів та освітлювальних груп. Компактні розміри дозволяють встановити кілька контакторів в обмеженому просторі щитка.

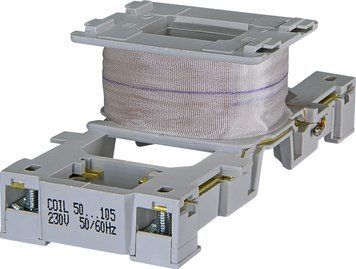

Котушка керування 220-230 В змінного струму або 24 В постійного струму, залежно від напруги системи автоматики. Три головні контакти комутують силові лінії, допоміжні - передають стан контактора в схему керування. Механічна зносостійкість - до 10 мільйонів циклів вмикання та вимикання.

Контактори 32-65 А

Середньопотужні контактори для навантажень 15-37 кВт у трифазних мережах 380-400 В. Застосовуються для комутації асинхронних електродвигунів компресорів, вентиляційних систем і технологічного обладнання. Категорія застосування AC-3 - для безпосереднього пуску двигунів із короткозамкненим ротором.

Дугогасильна камера з керамічними пластинами швидко гасить електричну дугу при розмиканні контактів під навантаженням і захищає їх від зварювання при перевантаженнях струмом короткого замикання. Функціонал розширюється додатковими контактними блоками.

Контактори 80-150 А

Потужні контактори для електродвигунів 45-90 кВт. Використовуються в промисловості для керування насосами, вентиляторами, компресорами та конвеєрними лініями. Посилені срібні контакти витримують високі струми комутації без перегріву.

Робочий діапазон температур від -25 до +60 °C дозволяє встановлювати контактори в неопалюваних приміщеннях і на вулиці під навісами. Вібростійка конструкція придатна для монтажу на рухомому обладнанні, а термостійкі матеріали корпусу не деформуються при тривалих перевантаженнях.

Контактори 160-630 А

Високопотужні контактори для магістральних електродвигунів 110-400 кВт і розподільних мереж. Застосовуються на великих промислових об'єктах для керування головними приводами технологічних ліній. Модульна конструкція дозволяє нарощувати допоміжні контакти та аксесуари.

Зносостійкі контакти з великою площею дотику дають низький перехідний опір при максимальному струмі. Потужна дугогасильна система з магнітним дуттям швидко розриває дугу при вимкненні. Категорія AC-3 гарантує 1-2 мільйони циклів під повним навантаженням.

Реверсивні контактори

Спеціалізовані контактори для схем зі зміною напрямку обертання двигуна. Це два контактори в одному корпусі з механічним або електричним блокуванням одночасного вмикання: один забезпечує пряме обертання, другий - зворотне. Готова збірка - реверсивні контактори 115-630 А UEC.

Механічне блокування унеможливлює одночасне замикання обох контакторів, що спричинило б міжфазне коротке замикання. Електричне блокування страхує додатково - через нормально закриті допоміжні контакти в схемі керування. Застосовуються в підйомниках, кранах, воротах і конвеєрах із двостороннім рухом.

Контактори в оболонці

Контактори в захисному пластиковому корпусі зі ступенем захисту IP54-IP65 для монтажу у вологих і запилених приміщеннях. Герметичний корпус захищає контакти та котушку від води, пилу й агресивних парів, а кабельні вводи з ущільнювальними сальниками зберігають герметичність підключення.

Прозора кришка дозволяє візуально контролювати стан контактора без розгерметизації, кнопки ручного керування виведені назовні через діафрагму. Використовуються в харчовій промисловості, на хімічних виробництвах, у зовнішніх установках і на мийках автомобілів.

Ступені захисту

IP20 - базовий захист для установки в сухих опалюваних щитових приміщеннях. Відкрита конструкція забезпечує природне охолодження контактів конвекцією повітря. Найпоширеніший варіант для стандартних розподільних щитів.

IP40 - захист від твердих предметів розміром понад 1 мм. Для виробничих приміщень із помірним запиленням: решітчаста конструкція зберігає вентиляцію й водночас захищає від випадкового дотику.

IP54-IP65 - повний захист від пилу та бризок води з будь-якого напрямку. Для вологих приміщень, монтажу під навісами на вулиці та в агресивних середовищах: герметичний корпус з ущільнювачами на всіх з'єднаннях.

Переваги малогабаритних контакторів

Компактність - займають мінімум місця в щитку, дозволяють щільне компонування обладнання.
Надійність - срібні контакти та дугогасильні камери витримують мільйони комутацій.
Універсальність - діапазон від 9 до 630 А під будь-яке навантаження.
Зручність - швидкий монтаж на DIN-рейку, кнопки ручного керування для налагодження.

Застосування

Вентиляційні системи - автоматичне керування вентиляторами за датчиками температури та вологості, без ручного пуску щоразу.

Насосні станції - дистанційний пуск і зупинка насосів водопостачання за рівнем чи тиском.

Конвеєрні лінії - синхронне керування кількома приводами транспортерів з одного пульта.

Освітлення - комутація потужних освітлювальних груп за таймерами та датчиками руху: склади, цехи, паркінги, вуличне освітлення.

Перелік не вичерпний: контактор ставлять скрізь, де навантаження треба вмикати дистанційно або за сигналом автоматики, - наприклад, у котельнях і теплових пунктах, на зерносушарках і в теплицях, у системах опалення підлоги, компресорних і холодильних установках. Не знайшли свій випадок - підкажемо номінал і котушку під вашу схему: +380958577062.

Як обрати контактор?

Визначте потужність і тип навантаження: для двигуна беріть категорію AC-3, для освітлення й нагрівачів - AC-1. Підберіть номінальний струм із запасом: 9-25 А - до 11 кВт, 32-65 А - 15-37 кВт, 80-150 А - 45-90 кВт, 160-630 А - 110-400 кВт. Перевірте напругу котушки (24, 220-230 або 380-400 В) - вона має відповідати вашій схемі керування, а не силовій лінії. Порахуйте потрібні допоміжні контакти для сигналізації та блокувань. Для вологих і запилених місць беріть виконання в оболонці IP54-IP65. Для захисту двигуна від перевантаження додайте теплове реле.

FAQ - швидкі відповіді на ваші питання

Який номінал контактора обрати під двигун? За потужністю в категорії AC-3: до 11 кВт - 9-25 А, 15-37 кВт - 32-65 А, 45-90 кВт - 80-150 А, 110-400 кВт - 160-630 А. Для освітлення й нагрівачів (AC-1) допускається менший номінал при тій самій потужності.

Яку напругу котушки брати - 24, 220 чи 380 В? Ту, що є у вашій схемі керування: 24 В - для автоматики й ПЛК, 220-230 В - найпоширеніший варіант у щитах, 380-400 В - коли керування живиться міжфазною напругою.

Чим контактор відрізняється від пускача? Контактор комутує навантаження за командою автоматики й сам захисту не має. Пускач - це контактор у зборі з тепловим реле й корпусом для прямого пуску двигуна. Захист додається тепловим реле.

Навіщо реверсивний контактор і чи можна зібрати схему з двох звичайних? Можна, але потрібне блокування: одночасне замикання двох контакторів дає міжфазне коротке замикання. У реверсивному виконанні механічне блокування вже вбудоване.

Де ще застосовують малогабаритні контактори? Наведені сфери - найпоширеніші, але не всі. Контактор потрібен скрізь, де навантаження вмикається дистанційно або за сигналом датчика: котельні, теплові пункти, зерносушарки, теплиці, компресорні, холодильні камери, системи АВР. Якщо у вас нестандартна схема - опишіть задачу, підберемо модель під ваші умови.

Чи оригінальна продукція та чи діє гарантія? Так. Ми офіційний партнер UEC, ETI, TNSy, АСКО, УЕК. Гарантія від виробника, сертифікація ДСТУ.

Чи є товар у наявності та коли доставка? Основний асортимент - у наявності, відправлення Новою Поштою по Україні за 1-3 дні.

Не впевнені у виборі? Безкоштовна консультація з підбору номіналу та котушки - +380958577062.
