Реле контролю та управління для систем автоматики

Реле контролю та управління для систем автоматики – електронні та електромеханічні пристрої моніторингу параметрів електричних мереж та керування обладнанням. НІКА-ЕЛЕКТРО пропонує реле контролю напруги однофазні та трифазні, реле часу з затримкою вмикання/вимикання, реле рівня рідини, реле температури, проміжні реле на DIN-рейку 35мм від виробників UEC, GEWISS, TNSy, ETI, АСКО, УЕК, IEK. Надійний захист та автоматизація з гарантією від 1 року (залежно від виробника та продукції), доставка по Україні 1-3 дні.

Реле контролю напруги

Призначення – моніторинг параметрів електричної мережі, автоматичне відключення обладнання при виході напруги за допустимі межі. Захист дорогих електронних приладів, побутової техніки, промислового обладнання від пошкодження через перенапругу, просідання, обрив фази, асиметрію фаз.

Однофазні реле – контроль напруги 220В в межах 160-280В (регульовані уставки мінімуму та максимуму). Вимірювання діючого значення напруги, затримка спрацювання 0,1-10 сек для фільтрації короткочасних стрибків. Навантажувальна здатність контактів 16А для прямого підключення споживачів або управління контактором.

Трифазні реле – контроль трифазної мережі 380В за параметрами: мінімальна/максимальна напруга кожної фази, асиметрія фаз (відхилення між фазами більше 10-20%), обрив фази, неправильне чергування фаз. Захист трифазних двигунів від роботи на двох фазах що призводить до перегріву та виходу з ладу.

Функції – індикація стану мережі світлодіодами (норма/аварія), регулювання уставок спрацювання потенціометрами або кнопками, затримка повторного вмикання після аварії 10-600 сек для стабілізації мережі, пам'ять останньої аварії для діагностики.

Застосування – житлові будинки (захист холодильників, телевізорів, комп'ютерів), офіси (серверне обладнання, оргтехніка), виробництво (верстати з ЧПУ, промислові контролери), котельні та насосні (циркуляційні насоси, автоматика котлів).

Реле часу

Призначення – автоматичне вмикання або вимикання обладнання після заданої затримки, циклічна робота з чергуванням періодів увімкнення та паузи. Економія електроенергії, зменшення пікових навантажень на мережу при одночасному пуску, автоматизація технологічних процесів з витримкою часових інтервалів.

Типи затримок – затримка вмикання (ON delay) від 0,1 сек до 100 годин після подачі живлення або сигналу керування, затримка вимикання (OFF delay) після зняття сигналу, інтервал (імпульс заданої тривалості при подачі сигналу).

Циклічні режими – періодичне вмикання/вимикання з регульованими часами роботи та паузи. Застосовується для систем поливу (робота насоса 10 хв, пауза 50 хв), вентиляції приміщень (провітрювання кожні 2 години на 15 хвилин), рекламного освітлення.

Реле рівня рідини

Призначення – контроль рівня води, стічних вод, хімічних рідин в резервуарах, колодязях, басейнах. Автоматичне управління насосами заповнення при зниженні рівня нижче мінімуму, вмикання насосів відкачування при досягненні максимуму, захист насосів від сухого ходу.

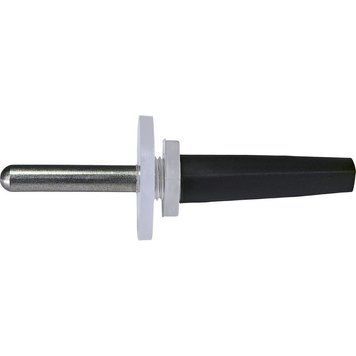

Типи датчиків – поплавкові перемикачі (механічний контакт замикається/розмикається при спливанні/опусканні поплавка), ємнісні датчики (безконтактні, реагують на зміну ємності між електродами при наближенні рідини), електродні (провідність води між електродами).

Режими роботи – підтримка рівня в діапазоні між двома датчиками (мінімум та максимум), захист від переповнення резервуару вимиканням подачі при досягненні верхнього рівня, захист насоса від сухого ходу вимиканням при спрацюванні нижнього датчика.

Функції – затримка спрацювання для фільтрації хвиль на поверхні рідини, індикація стану (заповнення/відкачування/аварія), ручне примусове керування для тестування та обслуговування, підключення 2-4 датчиків для складних систем.

Застосування – системи водопостачання приватних будинків (автоматика свердловинних насосів), каналізаційні насосні станції (відкачування стоків), резервуари чистої води (підтримка постійного запасу), технологічні ємності (дозування рідин в виробництві).

Реле температури

Призначення – підтримка заданої температури в приміщеннях, обладнанні, технологічних процесах шляхом вмикання нагрівачів або охолодження. Автоматичний контроль без участі персоналу, точне дотримання температурного режиму, економія енергоресурсів через роботу тільки при необхідності.

Діапазони вимірювання – реле для низьких температур від -50°C до 0°C (холодильні камери, морозильники), стандартні від -20°C до +60°C (приміщення, теплиці), високотемпературні від 0°C до +150°C (сушильні шафи, промислові печі).

Типи датчиків – терморезистори PT100, PT1000 (точність 0,1-0,5°C для лабораторного обладнання), термопари типу K, J (робота до 1000°C в промисловості), напівпровідникові датчики (недорогі для побутових застосувань).

Гістерезис – різниця між температурами вмикання та вимикання 0,5-10°C регульована. Запобігає частим перемиканням при коливаннях температури біля уставки, збільшує термін служби контакторів та нагрівачів. Для точних систем гістерезис 0,5-1°C, для грубих 5-10°C.

Застосування – теплиці (підтримка оптимальної температури для рослин днем та вночі), інкубатори (точний контроль для виведення птиці), системи опалення (управління електрокотлами, конвекторами), сушильні камери (контроль процесу сушіння деревини, фарб).

Проміжні реле

Призначення – посилення слабких сигналів від датчиків, кнопок, контролерів для управління потужними контакторами, електромагнітними клапанами. Гальванічна розв'язка між колами керування низької напруги та силовими колами, розмноження одного сигналу на кілька незалежних виходів.

Конструкція – електромагнітна котушка на напругу 12-400В змінного або постійного струму, від 2 до 4 груп перемикаючих контактів (кожна група має нормально відкритий та нормально закритий контакт). Комутована потужність контактів 5-16А при напрузі до 400В.

Виконання – модульні на DIN-рейку ширина 17,5-22,5мм для монтажу в електрощитах, колодкові з круглим восьмиконтактним роз'ємом для встановлення в колодки на панелі. Індикація стану котушки світлодіодом для візуальної діагностики.

Схеми застосування – розмноження сигналу від одного датчика для керування кількома споживачами в різних місцях, перетворення рівнів напруги (управління 24В, комутація 220В), створення затримок та блокувань в складних схемах автоматики.

Застосування – системи диспетчеризації будівель (передача сигналів від датчиків на центральний пульт), технологічні лінії (синхронізація роботи кількох механізмів), охоронні системи (розмноження сигналу тривоги на сирену та передачу на пульт).

Монтаж та підключення

Кріплення – встановлення на DIN-рейку 35мм в електричному щиті клацанням до характерного звуку. Зняття натисканням відтягування фіксатора внизу корпусу. Компактні розміри 17,5-90мм ширина економлять місце в щиті.

Підключення живлення – підведення напруги живлення до клем A1, A2 (або L, N для однофазних) згідно маркування на корпусі. Дотримання полярності для реле постійного струму. Використання автомата захисту 2-6А на групу реле.

Підключення датчиків – датчики рівня, температури, тиску підключаються до входів згідно схеми в інструкції. Виносні датчики екранованим кабелем довжиною до 100 метрів для зменшення завад. Налаштування типу датчика та діапазону вимірювання перемикачами.

Підключення навантаження – силові споживачі до 16А можна підключати безпосередньо до контактів реле. Потужніші споживачі через проміжний контактор (реле керує котушкою контактора). Дотримання струмових обмежень для запобігання зварюванню контактів.

Налаштування параметрів – встановлення уставок спрацювання обертанням потенціометрів, натисканням кнопок або програмуванням через дисплей. Перевірка роботи в тестовому режимі перед підключенням реального обладнання. Запис налаштувань в документацію для відтворення після заміни.

Переваги використання

Захист обладнання – реле контролю напруги запобігають пошкодженню електроніки, двигунів, побутової техніки при аваріях в мережі. Економія на ремонтах та заміні дорогого обладнання. Окупність реле за 1-2 роки експлуатації.

Автоматизація процесів – реле часу, рівня, температури дозволяють автоматичну роботу систем без постійного контролю персоналу. Зменшення експлуатаційних витрат, виключення людського фактору, робота в нічний час та вихідні.

Економія енергії – реле часу вимикають освітлення, вентиляцію, обігрів за графіком коли не потрібно. Реле температури підтримують мінімально необхідний нагрів. Зниження споживання електроенергії на 20-40% в залежності від об'єкта.

Надійність – електронні реле без механічних деталей (окрім вихідних контактів) мають ресурс понад 100 тисяч спрацювань. Стабільна робота в температурному діапазоні -25°C до +60°C, стійкість до вібрацій, вологості до 80%.

Універсальність – модульні реле на DIN-рейку легко встановлюються в будь-які щити, замінюються без переробки монтажу. Широкий діапазон напруг живлення 12-400В AC/DC дозволяє застосування в різних системах.

Наш асортимент

Реле контролю та управління для систем автоматики. Реле контролю напруги однофазні 220В, трифазні 380В з контролем асиметрії та чергування фаз. Реле часу затримка вмикання/вимикання 0,1сек-100год, циклічні, тижневі, астрономічні таймери. Реле рівня рідини для поплавкових, ємнісних, електродних датчиків. Реле температури -50°C до +150°C з різними типами датчиків. Проміжні реле 2-4 групи контактів 5-16А. Монтаж на DIN-рейку 35мм. UEC, GEWISS, TNSy, ETI, АСКО, УЕК, IEK. Гарантія від 1 року (залежно від виробника та продукції).
