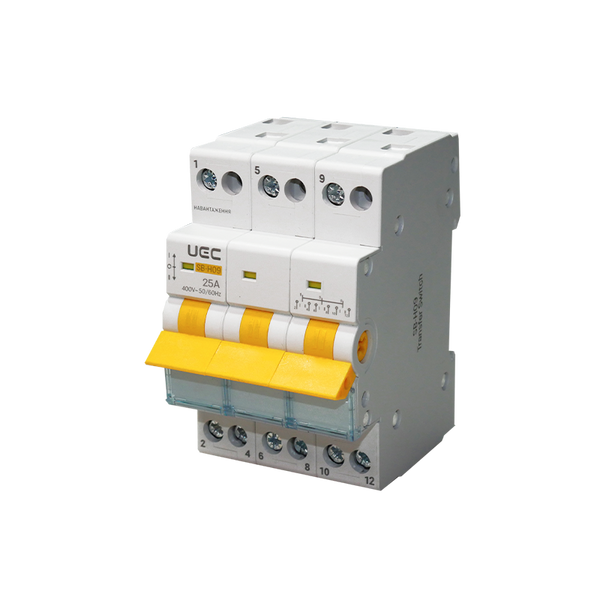

Выключатель-разъединитель трехпозиционный SB-H09 ТМ UEC технически подходит для коммутации смешанных активных и индуктивных нагрузок в сетях переменного тока до 400 В, 50 Гц - например для оперативного отключения отдельных групп потребителей в поэтажных распределительных щитах.
Гарантия: 10 лет от производителя.
Для каких ситуаций технически подходит?
На основе технических характеристик выключатель может использоваться для:
- оперативного отключения групп электропотребителей в поэтажных щитах жилых домов, в том числе как замена пакетных выключателей (номинальный рабочий ток Ie 16, 25, 32, 40, 50, 63 А, степень защиты IP20)
- коммутации смешанных активных и индуктивных нагрузок в щитах общественных зданий и сооружений при напряжении сети до 400 В (номинальное рабочее напряжение Ue 230/400 В, частота 50 Гц)
- переключения между двумя источниками питания на одном участке сети (тип контактов I-0-II, категория применения AC-22)
Как выбрать нужную модель?
- для однофазных сетей 230 В → исполнение на 1 или 2 полюса
- для трехфазных сетей 400 В → исполнение на 3 или 4 полюса
- в зависимости от нагрузки → номинальный рабочий ток Ie от 16 до 63 А (16; 25; 32; 40; 50; 63 А)
Какие технические параметры это обеспечивают?
Технические параметры выключателя позволяют его использование в таких ситуациях:
- номинальный ток включения и отключения 3×Ie и кратковременно выдерживаемый ток короткого замыкания 12×Ie в течение 1 с позволяют работу цепи при кратковременных перегрузках (Icw 12×Ie, 1 с)
- механическая износостойкость 10000 циклов и электрическая износостойкость 1500 циклов позволяют частое переключение на протяжении срока службы (10000 циклов механических, 1500 электрических)
- степень защиты IP20 и возможность монтажа на DIN-рейку позволяют установку в стандартных распределительных щитах (IP20, монтаж на DIN-рейку - да)
*Информация основана на технических характеристиках производителя UEC. Рекомендуется консультация электрика.
Технические характеристики
- Модель: SB-H09
- Торговая марка: UEC
- Назначение: выключатель-разъединитель трехпозиционный для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока
- Соответствие стандарту: ДСТУ EN 60669-1
- Количество полюсов: 1; 2; 3; 4
- Номинальное рабочее напряжение Ue, В: 230; 400 (в зависимости от количества полюсов)
- Напряжение постоянного тока на один полюс, не более, В: 48
- Номинальный ток включения и отключения (по IEC 60947-3), А: 3×Ie
- Номинальный кратковременно выдерживаемый ток Icw (продолжительность 1 с), не менее, А: 12×Ie
- Номинальное напряжение изоляции Ui, В: 415
- Номинальный рабочий ток Ie, А: 16; 25; 32; 40; 50; 63
- Частота сети, Гц: 50
- Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000
- Контакты: I-0-II
- Категория применения согласно ДСТУ EN 60947-3: AC-22
- Механическая износостойкость, циклов: 10000
- Электрическая износостойкость, циклов: 1500
- Степень защиты согласно ДСТУ EN 60529: IP20
- Максимальное сечение подключаемых проводников, мм²: 16-40 А - 2,5-10 мм²; 50-63 А - 2,5-16 мм²
- Возможность монтажа на DIN-рейку: да
- Рабочее положение: вертикальное с возможным отклонением на 90°
- Группа механического исполнения: М1 (ДСТУ 8216:2015)
- Диапазон температуры окружающей среды (условия эксплуатации), °C: от -5 до +40
- Диапазон температуры окружающей среды (по паспорту), °C: от -25 до +40
- Относительная влажность воздуха: 50% при +40°C, допускается 90% при +20°C
- Высота над уровнем моря, не более, м: 2000
- Момент затяжки винтов контактных зажимов (отверткой), Н·м: 2
- Рабочий режим: продолжительный
- Ремонтопригодность: неремонтопригодный
- Пригодность к разъединению: пригодный
- Срок службы, лет: 5
- Гарантия: 10 лет
