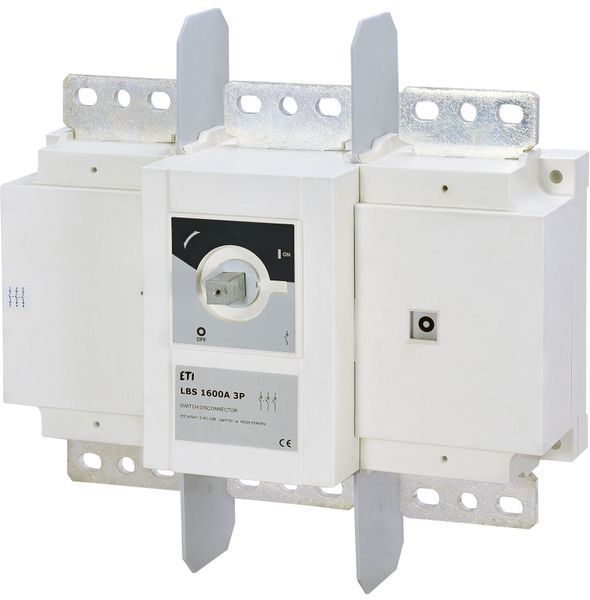

Выключатель нагрузки LBS 3P 1600 ("1-0", 1600А)

Выключатели нагрузки LBS на 160-1600 А технически подходят для коммутации электрических цепей низкого напряжения в распределительных щитах - например для нагрузки до 450 кВт (категория AC-23, 415 V AC) при применении модели LBS 800.

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Ручного включения и отключения цепей низкого напряжения в распределительных щитах с током от 160 до 1600 А (номинальный ток 160-1600 А, 3 полюса, соответствие IEC 60947-3)
• Коммутации электродвигателей и мощных нагрузок переменного тока (максимальная рабочая мощность при AC-23, 415 V AC: от 80 кВт у LBS 160 до 710 кВт у LBS 1250 и LBS 1600)
• Коммутации конденсаторных батарей в составе установок компенсации реактивной мощности (номинальная мощность конденсаторной батареи при 400 V: 75 кВАр у LBS 160 и LBSCD 200, 115 кВАр у LBSCD 315, 145 кВАр у LBSCD 400, 185 кВАр у LBS 400, 365 кВАр у LBS 800, 460 кВАр у LBS 1000)
• Коммутации цепей постоянного тока, например от аккумуляторных батарей, резервного питания или солнечных станций (DC-20 A/B при 220 V DC и 500 V DC: значение равно номинальному току модели)
• Изоляции участка цепи на время обслуживания (номинальное напряжение изоляции 800 V у LBS 160 и LBSCD, 1000 V у LBS 400 - LBS 1600, двойной разрыв цепи)
• Сетей с напряжением до 1000 V AC (модель LBS 3P 400 1000V AC, максимальное номинальное рабочее напряжение 1 000 V AC)

Как выбрать нужную модель?

На основе технических характеристик:

• Ток нагрузки до 160 А → LBS 3P 160
• Ток нагрузки до 200 А → LBSCD 3P 200
• Ток нагрузки до 315 А → LBSCD 3P 315
• Ток нагрузки до 400 А → LBSCD 3P 400 (максимальное рабочее напряжение 690 V) или LBS 3P 400 (максимальное рабочее напряжение 415 V)
• Сеть до 1000 V AC при токе 400 А → LBS 3P 400 1000V AC
• Ток нагрузки до 800 А → LBS 3P 800
• Ток нагрузки до 1000 А → LBS 3P 1000
• Ток нагрузки до 1250 А → LBS 3P 1250
• Ток нагрузки до 1600 А → LBS 3P 1600
• Нужно управление выключателем → рукоятка в комплект поставки не входит, фронтальное прямое или выносное управление комплектуется отдельно
• Нужна защита цепи от короткого замыкания → выключатель нагрузки используется с предохранителем, номинальный ток предохранителя по таблице производителя (LBS 160 - 160 А, LBSCD 200 - 200 А, LBSCD 315 - 315 А, LBSCD 400 и LBS 400 - 400 А, LBS 800 - 800 А, LBS 1000 - 1000 А, LBS 1250 - 1250 А, LBS 1600 - 2х800 А)
• Подключение проводом или шиной → минимальное и максимальное сечение медных проводников и размеры шин приведены в характеристиках

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в таких ситуациях:

• Работа в цепях переменного тока до 415 V AC (LBS) и до 690 V AC (LBSCD), номинальный рабочий ток AC-21 A/B при 415 V равен номинальному току модели (160-1600 А)
• Стойкость к токам короткого замыкания (ток короткого замыкания Icw за 1 с: 7 кА у LBS 160 и LBSCD 200, 9 кА у LBSCD 315 и LBSCD 400, 13 кА у LBS 400, 35 кА у LBS 800 - LBS 1250, 50 кА у LBS 1600)
• Многократные коммутации по механическому ресурсу (10 000 циклов у LBS 160 - LBS 400, 3 000 циклов у LBS 800 - LBS 1250, 4 000 циклов у LBS 1600)
• Подключение медных проводников и шин в диапазоне от 50-95 мм2 (LBS 160, LBSCD 200) до 4х185 мм2 (LBS 1000, LBS 1250) и шин до 2х80х5 мм (LBS 1600)

Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.

Комплектация

• Выключатель нагрузки LBS
• Заводская упаковка

Технические характеристики

• Торговая марка: ETI
• Назначение: коммутация электрических цепей низкого напряжения в распределительных щитах, ручное включение и отключение под нагрузкой
• Серия: LBS, LBSCD
• Количество полюсов: 3
• Положение: 1-0
• Способ монтажа: монтаж на плиту
• Управление: фронтальное прямое или выносное, рукоятка в комплект поставки не входит
• Степень защиты рукоятки: IP65
• Двойной разрыв цепи
• Стандарт: IEC 60947-3
• Номинальный ток, А: 160 / 200 / 315 / 400 / 800 / 1000 / 1250 / 1600
• Тепловой ток Ith при 40 °C, А: равен номинальному току
• Номинальный рабочий ток Ie AC-21 A/B при 415 V, А: равен номинальному току
• Номинальное напряжение изоляции, V: 800 (LBS 160, LBSCD 200 - 400); 1 000 (LBS 400 - LBS 1600, LBS 3P 400 1000V AC)
• Номинальное импульсное напряжение изоляции Uimp, кВ: 8 (LBS 160, LBSCD 200 - 400); 12 (LBS 400 - LBS 1600)
• Максимальное номинальное рабочее напряжение, V AC: 415 (LBS); 690 (LBSCD); 1 000 (LBS 3P 400 1000V AC)
• Максимальная рабочая мощность при AC-23, 415 V AC, кВт: 80 (LBS 160); 80 при 400 V AC (LBSCD 200); 132 при 400 V AC (LBSCD 315, LBSCD 400); 220 (LBS 400); 450 (LBS 800); 560 (LBS 1000); 710 (LBS 1250, LBS 1600)
• Номинальная мощность конденсаторной батареи при 400 V, кВАр: 75 (LBS 160, LBSCD 200); 115 (LBSCD 315); 145 (LBSCD 400); 185 (LBS 400); 365 (LBS 800); 460 (LBS 1000)
• Ток короткого замыкания Icw 1 с, кА: 7 (LBS 160, LBSCD 200); 9 (LBSCD 315, LBSCD 400); 13 (LBS 400); 35 (LBS 800, LBS 1000, LBS 1250); 50 (LBS 1600)
• Номинальный кратковременно допустимый ток Icw 0,3 с, кА: 15 (LBS 160); 25 (LBS 400); 50 (LBS 800); 65 (LBS 1000, LBS 1250); 100 (LBS 1600)
• Номинальный ток предохранителя, А / ожидаемый ток короткого замыкания, кА: 160 / 100 (LBS 160); 200 / 50 (LBSCD 200); 315 / 30 (LBSCD 315); 400 / 18 (LBSCD 400); 400 / 100 (LBS 400); 800 / 50 (LBS 800); 1000 / 100 (LBS 1000); 1250 / 100 (LBS 1250); 2х800 / 100 (LBS 1600)
• Минимальное сечение медных проводников, мм2: 50 (LBS 160, LBSCD 200); 95 (LBSCD 315); 185 (LBSCD 400, LBS 400); 2х185 (LBS 800); 2х240 (LBS 1000)
• Максимальное сечение медных проводников, мм2: 95 (LBS 160, LBSCD 200); 185 (LBSCD 315); 240 (LBSCD 400, LBS 400); 2х300 (LBS 800); 4х185 (LBS 1000, LBS 1250)
• Минимальные размеры подключаемых шин (Cu), мм: 2х40х5 (LBS 800); 2х50х5 (LBS 1000); 2х60х5 (LBS 1250); 2х80х5 (LBS 1600)
• Механический ресурс, циклов: 10 000 (LBS 160 - LBS 400); 3 000 (LBS 800 - LBS 1250); 4 000 (LBS 1600)
• Гарантия: 1 год
