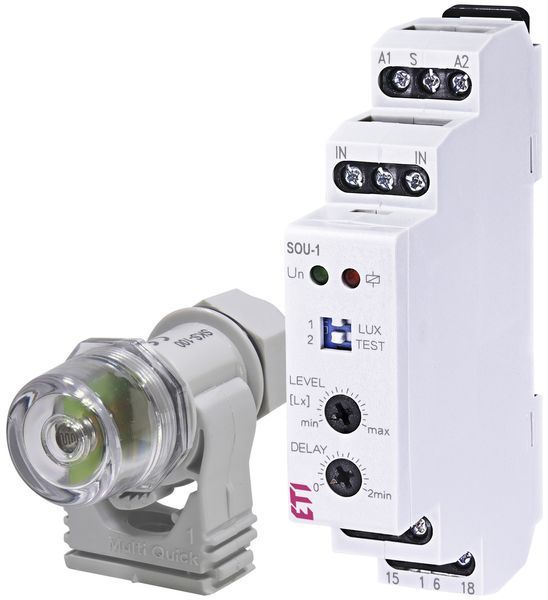

Сумеречное реле SOU-1 230V AC (1x16A_AC1)

Сумеречные реле ETS-16B, PZS, SOU-1 и SOU-2 технически подходят для автоматического управления освещением по уровню освещённости - например уличным освещением или подсветкой витрин с выходным контактом на 16 A (AC1) и порогом включения/выключения 10/20 лк.

Для каких ситуаций технически подходит?

На основании технических характеристик товары серии могут использоваться для:

• Автоматического включения уличного освещения, освещения витрин магазинов и рекламных щитов в зависимости от уровня освещённости (сумеречные реле ETS-16B, PZS, SOU-1, SOU-2)
• Установки реле на фронтальную панель со встроенным датчиком и степенью защиты IP65 (ETS-16B, температура от -40 до +50 °C)
• Монтажа на DIN-рейку в шкафу с выносным датчиком (PZS, SOU-1, SOU-2; длина кабеля до датчика до 50 м)
• Управления по времени и освещённости одновременно по суточной, недельной и годовой программе (SOU-2: цифровой таймер, 100 ячеек памяти, автоматический переход на летнее/зимнее время)
• Питания от сети постоянного или переменного тока 12-240 V (SOU-1 UNI)
• Управления освещением лестниц по заданному времени (лестничный выключатель ESS-1, реле времени на DIN-рейку)

Как выбрать нужную модель?

На основании технических характеристик:

• Нужно реле со встроенным датчиком, без отдельного датчика, питание 180-230 V AC → сумеречное реле ETS-16B
• Нужно реле на DIN-рейку с порогом 2-50 лк и датчиком в комплекте → сумеречное реле PZS
• Нужен больший диапазон освещённости 1-50 000 лк, питание 230 V AC → сумеречное реле SOU-1 230 V
• Питание AC/DC 12-240 V → сумеречное реле SOU-1 UNI
• Нужна программа по времени (суточная, недельная, годовая) вместе с освещённостью → SOU-2 (нагрузка до 8 A AC1)
• Нужно заменить или добавить датчик к SOU-1/SOU-2 → датчик к SOU-1/SOU-2
• Ток нагрузки не должен превышать номинальный ток контакта → 16 A/AC1 для ETS-16B, PZS, SOU-1 и 8 A/AC1 для SOU-2
• Монтаж, подключение и настройку выполняет только квалифицированный электрик, устройство должно быть обесточено

Какие технические параметры это обеспечивают?

Технические параметры товаров позволяют использовать их в таких ситуациях:

• Включение и выключение по порогу 10/20 лк с фиксированной задержкой 20 с, что устраняет влияние кратковременных изменений освещённости (ETS-16B, PZS, диапазон 2-50 лк)
• Регулировка уровня освещённости в двух диапазонах 1-100 лк и 100-50 000 лк и задержки срабатывания от 0 с до 2 мин (SOU-1)
• Коммутация нагрузки 16 A/AC1, 4000 VA/AC1 (ETS-16B, PZS, SOU-1) или 8 A/AC1, 2200 VA/AC1 (SOU-2)
• Функция TEST: при переводе в положение TEST выходные контакты реле замыкаются для проверки подключения нагрузки (SOU-1)
• Точность хода часов ±1 с в сутки при 23 °C и резерв хода до 3 лет от батарейки CR 2032 3V (SOU-2)

Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.

Комплектация

• Сумеречное реле (ETS-16B, PZS, SOU-1, SOU-2 - датчик в комплекте)
• Заводская упаковка

Технические характеристики

• Торговая марка: ETI
• Назначение: автоматическое управление осветительными приборами, витринами магазинов, рекламными щитами и уличным освещением в зависимости от уровня освещённости; реле времени для лестничного освещения
• Состав серии: сумеречное реле ETS-16B 230V AC (IP65), лестничный выключатель ESS-1, датчик для SOU-1, сумеречное реле SOU-1 UNI 12-240 AC/DC, сумеречное реле SOU-1 230V AC, сумеречное реле PZS 230V, сумеречное реле с цифровым таймером SOU-2 230V AC
• ETS-16B - напряжение питания: 180-230 V AC
• ETS-16B - уровень освещённости: 2-50 лк; порог включения/выключения: 10/20 лк
• ETS-16B - задержка: 20 с (фиксированная)
• ETS-16B - контакты: 1 замыкающий; номинальный ток 16 A/AC1
• ETS-16B - датчик встроен в корпус, степень защиты IP65, монтаж на фронтальную панель
• ETS-16B - рабочий диапазон температур: -40...+50 °C; размеры: 66 x 47 x 24 мм
• PZS - напряжение питания: 180-230 V AC; уровень освещённости: 2-50 лк; порог включения/выключения: 10/20 лк
• PZS - задержка: 20 с (фиксированная); контакты: 1 замыкающий; номинальный ток: 16 A/AC1
• PZS - рабочий диапазон температур: -40...+50 °C; размеры: 90 x 17,6 x 64 мм; монтаж на DIN-рейку 35 мм
• PZS - датчик в комплекте (диаметр 10 мм, длина 30 мм, степень защиты IP65)
• SOU-1 230V - напряжение питания: AC 230 V 50-60 Hz (допуск -15% +10%)
• SOU-1 UNI - напряжение питания: AC/DC 12-240 V 50-60 Hz (допуск -15% +10%)
• SOU-1 - уровень освещённости: диапазон I 1-100 лк, диапазон II 100-50 000 лк
• SOU-1 - задержка срабатывания: 0 с - 2 мин
• SOU-1 - контакты: 1 переключающий (AgSnO2); номинальный ток/мощность: 16 A/AC1, 4000 VA/AC1, 384 W/DC
• SOU-1 - механический/электрический ресурс: 1x10^7 / 0,7x10^5
• SOU-1 - управляющий вход S (блокировка выхода), рабочий диапазон температур: -20...+55 °C
• SOU-1 - длина проводника до датчика: до 50 м; размеры: 90 x 17,6 x 64 мм; датчик в комплекте
• SOU-1 - соответствие стандартам: EN 60255-6, EN 61010-1
• Датчик для SOU-1/SOU-2 - диапазон освещённости: 1-50 000 лк
• SOU-2 - напряжение питания: AC 230 V 50 Hz (допуск -15% +10%)
• SOU-2 - уровень освещённости: 10-50 000 лк; автоматический переход на летнее/зимнее время: да
• SOU-2 - программы: суточная, недельная, годовая; коммутация по программам: AUTO / постоянно вручную / случайная
• SOU-2 - количество ячеек памяти: 100; минимальный интервал времени: 1 мин; точность хода: ±1 с в сутки при 23 °C
• SOU-2 - резерв хода при отключении питания: до 3 лет (батарейка CR 2032 3V)
• SOU-2 - контакты: 1 переключающий (8 A AC1); коммутируемая мощность: 2200 VA/AC1, 240 W/DC; коммутируемое напряжение: 250 V/AC1, 30 V DC
• SOU-2 - механический/электрический ресурс: 1x10^7 / 1x10^5; рабочий диапазон температур: -10...+55 °C
• SOU-2 - LCD дисплей с подсветкой, возможность пломбирования, датчик в комплекте (IP65); размеры: 90 x 35,6 x 64 мм
• SOU-2 - соответствие стандартам: EN 61812-1, EN 61010-1, EN 60255-6, EN 60730-1, EN 60730-2-7
• ESS-1 - лестничный выключатель (реле времени), монтаж на DIN-рейку 35 мм, глубина 68 мм
• Гарантия: 1 год
