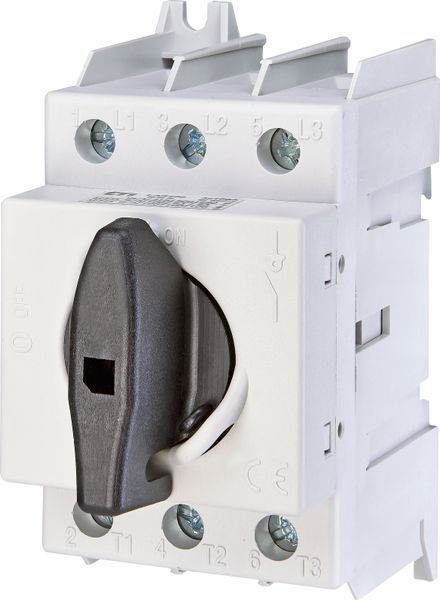

Разъединитель нагрузки LAS 3P 80 "1-0" 80A

Выключатели нагрузки ETI серии LAS технически подходят для коммутации цепей низкого напряжения в распределительных щитах при токе от 16 до 160 А - например для группы двигателя 15 кВт на 40 А (мощность при AC-23, 415 В: 15 кВт).

Для каких ситуаций технически подходит?

На основе технических характеристик выключатели могут использоваться для:

• Коммутации цепей в распределительных щитах при токе до 160 А, например ввода групп на 63 А или 125 А (номинальный ток 16-160 А, категория AC-21A при 415, 500 и 690 В)
• Включения и отключения двигателей переменного тока, например двигателя 37 кВт на выключателе 80 А (мощность при AC-23, 415 В: от 7,5 до 69 кВт в зависимости от типоразмера)
• Установки в модульный щит, где нужен компактный аппарат на DIN-рейку 35 мм (малогабаритное модульное исполнение, монтаж на шину TH 35, степень защиты IP20)
• Управления с дверцы шкафа, где нужна рукоятка на дверце (исполнение LAS D на 16-63 А с рукояткой для монтажа на дверцу шкафа, степень защиты удлинительной рукоятки IP65)
• Цепей, где нужно выделить рукоятку цветом, например аварийное отключение оборудования (исполнение Y-R с жёлто-красной рукояткой)

Как выбрать нужную модель?

На основе технических характеристик:

• Монтаж на DIN-рейку в щите → выключатель с чёрной рукояткой или с жёлто-красной рукояткой (Y-R) на 16-160 А
• Монтаж на дверцу шкафа → исполнение D (на 16-63 А), рукоятка для монтажа на дверце в комплекте
• Двигатель или нагрузка AC-23 → выбирать по току для категории AC-23A (например 40 А при 415 В для LAS 63, 100 А для LAS 100)
• Защита от короткого замыкания → отдельно нужен предохранитель gG (от 16 до 125 А, в соответствии с типоразмером), выключатель нагрузки сам не является защитным аппаратом
• Номинальный ток цепи → 16, 25, 32, 40, 63, 80, 100, 125 или 160 А

Какие технические параметры это обеспечивают?

Технические параметры выключателей позволяют их использование в таких ситуациях:

• Двойной разрыв цепи (особенность серии)
• Напряжение изоляции 800 В и импульсное напряжение 8 кВ (максимальное номинальное рабочее напряжение 690 В AC)
• Ресурс от 30000 до 50000 механических и от 1000 до 3000 электрических циклов в зависимости от типоразмера
• Ток короткого замыкания (1 с, 400 В) от 1,1 до 3 кА, а при защите предохранителем gG предельный ток короткого замыкания от 3,8 до 10,5 кА
• Дополнительный контакт AC-15/415 В на 3 А

Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.

Комплектация

• Выключатель нагрузки
• Рукоятка для монтажа на дверце шкафа (только для исполнения LAS D)
• Заводская упаковка

Технические характеристики

• Торговая марка: ETI
• Назначение: выключатели нагрузки для установки в распределительных щитах и коммутации электрических цепей низкого напряжения при токе до 160 А
• Серия: LAS (ETISWITCH), малогабаритные
• Количество полюсов: 3
• Исполнение: чёрная рукоятка; жёлто-красная рукоятка (Y-R); для монтажа на дверцу шкафа (D)
• Способ монтажа: DIN-рейка 35 мм; на дверцу шкафа
• Номинальный ток In, А: 16; 25; 32; 40; 63; 80; 100; 125; 160
• Типоразмер: 1 (16-63 А); 2 (80-125 А); 3 (160 А)
• Максимальное номинальное рабочее напряжение: 690 В AC
• Номинальное напряжение изоляции Ui: 800 В
• Номинальное импульсное напряжение изоляции Uimp: 8 кВ
• Номинальный ток при 40 °C Ith, А: 16; 25; 32; 40; 63; 80; 100; 125; 160
• Номинальный ток Ie, AC-21A, 415 В, А: 16; 25; 32; 40; 63; 80; 100; 125; 160
• Номинальный ток Ie, AC-23A, 415 В, А: 16; 25; 32; 40; 40; 80; 100; 100; 160
• Мощность при AC-23, 415 В, кВт: 7,5; 11; 14; 15; 15; 37; 46; 46; 69
• Ток короткого замыкания (1 с, 400 В), кА: 1,1 (16-63 А); 1,5 (80-125 А); 3 (160 А)
• Дополнительный предохранитель с характеристикой gG, А: 16; 25; 32; 40; 63; 80; 100; 125; 125
• Предельный ток короткого замыкания при защите предохранителем, кА: 3,8; 4,5; 5; 5,7; 5,7; 9,9; 9,9; 9,9; 10,5
• Механический ресурс, циклов: 50000 (16-63 А); 30000 (80-160 А)
• Электрический ресурс, циклов: 3000 (16-63 А); 1500 (80 и 100 А); 1000 (125 и 160 А)
• Потеря мощности на один полюс, Вт: 0,1; 0,1; 0,2; 0,3; 0,8; 1,3; 2,0; 3,1; 3
• Сечение проводников, мм2: 16 (16-40 А); 16-25 (63 А); 16-50 (80 А); 25-50 (100 А); 35-50 (125 А); 10-70 (160 А)
• Дополнительный контакт AC-15/415 В, А: 3
• Усилие затяжки винтов, Нм: 2 (16-63 А); 2,5 (80-125 А); 6 (160 А)
• Степень защиты выключателя: IP20
• Степень защиты удлинительной рукоятки: IP65
• Соответствие стандартам: PN-IEC 60947-1-3
• Гарантия: 1 год
