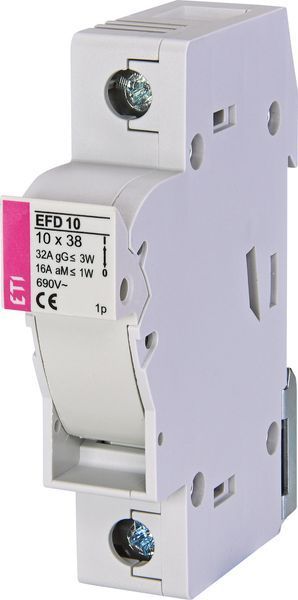

Разъединитель EFD 10 1P 32A 690V AC

Разъединители EFD серии C ETI технически подходят для коммутации цепей с током до 100 А с цилиндрическими плавкими вставками CH - например EFD 10 3P на 32 А и 690 В AC для защиты трёхфазной цепи на DIN-рейке.

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Установки плавких вставок CH 8x32, 10x38, 14x51 или 22x58 в одно-, двух-, трёхфазных цепях на DIN-рейке TH 35 (разъединитель выполняет функцию держателя предохранителей CH, номинальный ток 20 / 32 / 50 / 100 А)
• Бытовых и промышленных электроустановок, где нужен видимый разрыв цепи (конструкция механизма EFD обеспечивает видимый разрыв цепи, степень защиты IP20)
• Цепей переменного тока до 690 В AC с током до 100 А (номинальное напряжение AC 690 В для EFD 10, EFD 14, EFD 22, 400 В для EFD 8)
• Визуального контроля перегорания плавкой вставки в исполнении со светодиодной индикацией (EFD 10 1P LED, EFD 10 3P LED, PCF 10 3P LED, рабочее напряжение LED-индикации 50-690 В AC)
• Сигнализации перегорания предохранителя с бойком через дополнительный контакт PS EFD 14 (блок монтируется сбоку разъединителя EFD 14, контакты NO+NC, 250 В, 5 А, ширина модуля 9 мм)
• Пломбирования положения разъединителя в положениях "Включено" и "Выключено" (возможность пломбирования с предохранителем и без него)

Как выбрать нужную модель?

На основе технических характеристик:

• Плавкая вставка CH 8x32, ток до 20 А → EFD 8 (400 В AC, 1P / 2P / 3P)
• Плавкая вставка CH 10x38, ток до 32 А → EFD 10 (690 В AC, 1P / 2P / 3P, исполнение со светодиодной индикацией для 1P и 3P) или PCF 10 3P LED
• Плавкая вставка CH 14x51, ток до 50 А → EFD 14 (690 В AC, 1P / 2P / 3P)
• Плавкая вставка CH 22x58, ток до 100 А → EFD 22 (690 В AC, 1P / 2P / 3P / 3P со светодиодной индикацией / 3P+N)
• Количество полюсов → 1P - одна фаза, 2P - два полюса, 3P - три фазы, 3P+N - три фазы с нейтралью
• Максимальный ток предохранителя зависит от напряжения цепи → для EFD 10: 10 А gG при 690 В, 25 А gG при 500 В, 32 А gG при 400 В; для EFD 14: 25 А gG или aM при 690 В, 50 А gG при 500 В, 50 А aM при 400 В; для EFD 22: 50 А gG или aM при 690 В, 100 А gG при 500 В, 100 А aM при 400 В; для EFD 8: 20 А gG или 10 А aM при 400 В
• Сигнализация перегорания предохранителя с бойком → дополнительный контакт PS EFD 14 для разъединителя EFD 14
• Вид нагрузки → AC-22B для EFD 8, EFD 10, EFD 14 и PCF 10; AC-21B для EFD 22 (по таблице каталога)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в таких ситуациях:

• Коммутация цепей переменного тока до 690 В AC и до 100 А (номинальный ток 20 / 32 / 50 / 100 А, вид нагрузки AC-22B, для EFD 22 - AC-21B)
• Отключение с видимым разрывом цепи и пломбированием положения (механический ресурс 1700 циклов, электрический ресурс 300 циклов)
• Работа в диапазоне температур от -5°C до +40°C при влажности 90% при 20°C (температура хранения от -25°C до +55°C)
• Стойкость к импульсному напряжению 8 кВ и категория перенапряжения III (стойкость изоляции Uimp 8 кВ)
• Термостойкий корпус с серебряными контактами и низкими потерями мощности (максимальная потеря мощности с плавкой вставкой gG: 2,5 Вт для EFD 8, 3 Вт для EFD 10, 5 Вт для EFD 14, 9,5 Вт для EFD 22)

Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.

Комплектация

• Разъединитель предохранителей EFD / PCF или дополнительный контакт PS EFD 14 (в соответствии с выбранной моделью)
• Заводская упаковка

Технические характеристики

• Торговая марка: ETI
• Назначение: держатели и разъединители предохранителей CH для коммутации цепей с током до 100 А, бытовая и промышленная установка
• Группа продукции: разъединители предохранителей (LV-разъединители предохранителей)
• Совместимость: плавкие вставки CH 8x32, 10x38, 14x51, 22x58
• Типоразмеры: EFD 8 (8x32), EFD 10 и PCF 10 (10x38), EFD 14 (14x51), EFD 22 (22x58)
• Количество полюсов: 1P, 2P, 3P, 3P+N (в зависимости от модели)
• Индикация: LED в исполнении с индикацией (EFD 10 1P LED, EFD 10 3P LED, PCF 10 3P LED)
• Номинальное напряжение AC: 400 В (EFD 8); 690 В (EFD 10, PCF 10, EFD 14, EFD 22)
• Номинальный ток: 20 А (EFD 8); 32 А (EFD 10, PCF 10); 50 А (EFD 14); 100 А (EFD 22)
• Вид нагрузки: AC-22B (EFD 8, EFD 10, PCF 10, EFD 14); AC-21B (EFD 22, по таблице каталога)
• Номинальная частота: 50 Гц
• Максимальный кратковременный ток Icw (менее 3 с): 240 А (EFD 8); 300 А за 1 с (EFD 10); 600 А за 1 с (EFD 14); 1200 А за 1 с (EFD 22)
• Условный термический ток Ith: 50 А (EFD 14); 100 А (EFD 22)
• Отключающая способность: 50 кА (EFD 8); 100 кА при 400 В (EFD 10); gG 120 кА при 500 В (50 А gG) и aM 50 кА при 400 В (50 А aM) для EFD 14; gG 120 кА при 500 В (100 А gG) и aM 50 кА при 400 В (100 А aM) для EFD 22
• Номинальное напряжение изоляции Ui: 400 В (EFD 8); 690 В (EFD 10, EFD 14, EFD 22)
• Стойкость изоляции Uimp: 8 кВ
• Категория перенапряжения: III
• Максимальная потеря мощности: gG 2,5 Вт, aM 0,9 Вт (EFD 8); gG 3 Вт, aM 1,2 Вт (EFD 10, PCF 10); gG 5 Вт, aM 3 Вт (EFD 14); gG 9,5 Вт, aM 7 Вт (EFD 22)
• LED-индикация (рабочее напряжение): 50-690 В AC
• Электрический ресурс: 300 циклов
• Механический ресурс: 1700 циклов
• Влажность: 90% при 20°C
• Рабочий диапазон температур: -5°C ... +40°C
• Температура хранения: -25°C ... +55°C
• Степень защиты (IEC 60529): IP20
• Сечение проводников: 1-25 мм² (EFD 8, EFD 10); 1,5-35 мм² (EFD 14); 4-50 мм² шина или провод (EFD 22)
• Винт: PZ M5 (EFD 8, EFD 10, EFD 14); PZ M6 (EFD 22)
• Усилие затяжки винтов: 2 Н·м (EFD 8, EFD 10); 2,5-3 Н·м (EFD 14); 3 Н·м (EFD 22)
• Способ монтажа: на шину TH 35 (DIN-рейка 35 мм, EN 60715)
• Пломбирование положения: включено / выключено
• Соответствие стандартам держателей / разъединителей: IEC 60947-1, IEC 60947-3
• Соответствие стандартам предохранителей: IEC/EN 60269-2
• Дополнительный контакт PS EFD 14: 1 переключающий контакт (NO+NC), 250 В, 5 А, ширина модуля 9 мм, монтаж сбоку разъединителя EFD 14
• Гарантия: 1 год
