Силовые розетки ETI IP44 и IP54 технически подходят для подключения низковольтных потребителей в промышленности и строительстве при токе 16 или 32 А и напряжении 230 или 400 В - например электродвигателя мощностью до 7 кВт на 16 А, 400 В.
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:

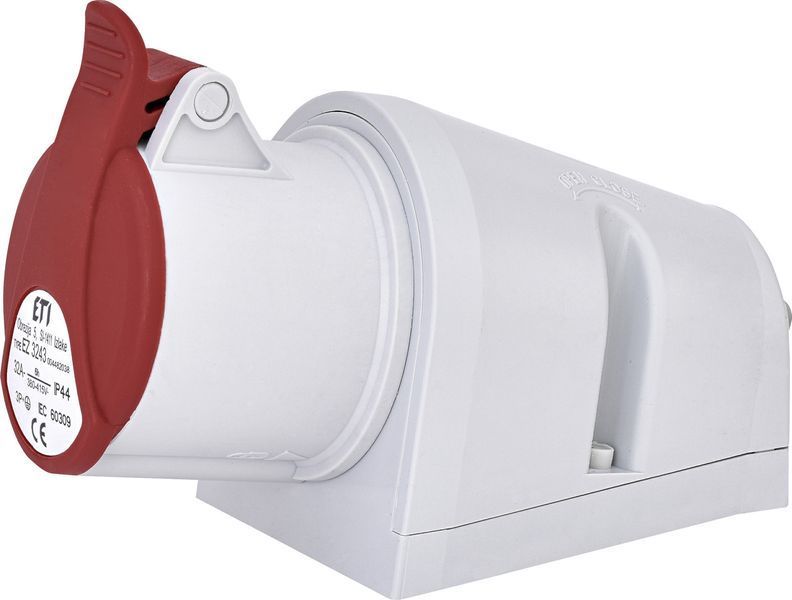

- Подключения трёхфазного оборудования на строительной площадке или в цехе через настенную розетку (EZ, степень защиты IP44, 3P+PE или 3P+N+PE, 16 и 32 А, 400 В)
- Подключения переносного оборудования через кабельную розетку на удлинителе (ES, IP44, 16 и 32 А, 230 или 400 В)
- Встраивания розетки в корпус щита или оборудования (встраиваемая EE / EER, IP54 по каталогу, 16 и 32 А, 230 или 400 В)
- Установки розетки в коробке внутри помещения (EZB) или снаружи (EZBN) (IP44, 16 и 32 А, 400 В; модель на 16 А, 250 В в исполнении Schuko)
- Одновременного подключения силового потребителя и бытовой розетки Schuko 16 А в одном изделии (комбинированная EZCZ-S, IP44, 400 В / 230 В)
- Работы в диапазоне температур -25°C ... +40°C с термостойкостью материалов до 125°C (по каталогу ETICEE)
Как выбрать нужную модель?
На основе технических характеристик:
- Номинальный ток → 16 А или 32 А в зависимости от мощности потребителя (для двигателя 400 В: 16 А - до 7 кВт, 32 А - до 15 кВт)
- Напряжение и количество полюсов → 230 В: 2P+PE; 400 В: 3P+PE или 3P+N+PE (нейтраль N нужна, если потребитель использует нулевой проводник)
- Способ установки → настенная EZ; в коробке внутренней установки EZB; в коробке наружной установки EZBN; встраиваемая EE или EER; кабельная ES
- Необходимость двух типов розеток в одном изделии → комбинированная EZCZ-S (силовая розетка EZ + EE 16S Schuko)
- Сечение проводников для подключения → 16 А: 1-2,5 мм² (многожильный Cu), 1,5-4 мм² (одножильный Cu/Al); 32 А: 2,5-6 мм² (многожильный Cu), 2,5-10 мм² (одножильный Cu/Al)
- Розетка → вилка и кабель к ней подбираются под тот же ток, напряжение и количество полюсов
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в таких ситуациях:
- Подключение потребителей на 16 и 32 А при 230 В или 400 В, частота 50-60 Гц (номинальный ток In, номинальное напряжение Un, частота fn)
- Защита от брызг и пыли степени IP44 для розеток EZ, ES, EZB, EZBN, EZCZ-S и IP54 для встраиваемых EE, EER
- Соответствие стандарту IEC 60309-1, 2 для силовых разъёмов
- Работа при температуре от -25°C до +40°C, термостойкость до 125°C (рабочий диапазон температур)
- Окраска разъёмов в соответствии со стандартами в зависимости от номинального напряжения
Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.
Комплектация
- Силовая розетка ETI (в соответствии с выбранной моделью)
- Заводская упаковка
Технические характеристики
- Торговая марка: ETI
- Назначение: силовые розетки для подключения низковольтных потребителей в промышленности, строительстве и т.п.
- Серия: силовые разъёмы ETICEE IP44, IP54
- Исполнение: кабельная ES, настенная EZ, комбинированная EZCZ-S, в коробке внутренней установки EZB, в коробке наружной установки EZBN, встраиваемая EE, встраиваемая EER
- Номинальный ток: 16, 32 А
- Номинальное напряжение: 230 В, 400 В (EZB-16S, EZBN-16S - 250 В, Schuko; комбинированные EZCZ-S - 400 В / 230 В)
- Количество полюсов: 2P+PE, 3P+PE, 3P+N+PE
- Номинальная частота: 50-60 Гц
- Степень защиты: IP44 (ES, EZ, EZCZ-S, EZB, EZBN), IP54 (EE, EER)
- Мощность двигателя, 400 В: 7 кВт (16 А), 15 кВт (32 А)
- Сечение проводников 16 А: 1-2,5 мм² (многожильный, Cu), 1,5-4 мм² (одножильный, Cu/Al)
- Сечение проводников 32 А: 2,5-6 мм² (многожильный, Cu), 2,5-10 мм² (одножильный, Cu/Al)
- Рабочий диапазон температур: -25°C ... +40°C
- Термостойкость: до 125°C
- Соответствие стандартам: IEC 60309-1, 2
- Гарантия: 1 год
