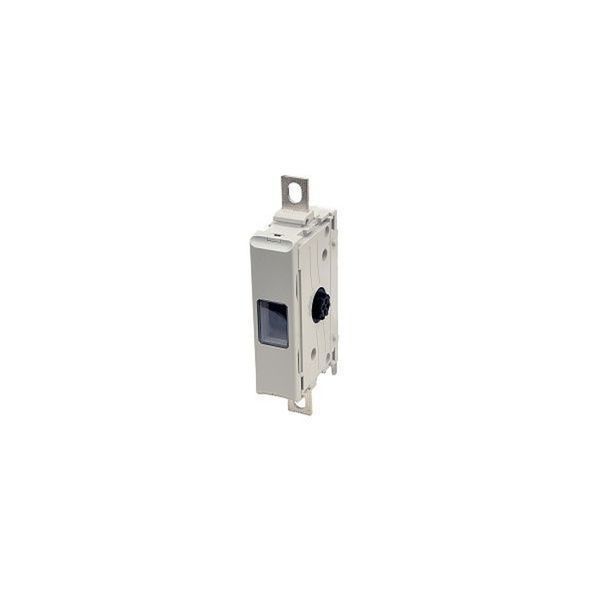

Силовой полюс к выключателю 250А 3р URelix

Выключатели нагрузки серии URelix — трёхполюсные коммутационные аппараты для ручного управления силовыми электрическими цепями переменного тока напряжением до 690 В с номинальным током 250, 400 или 800 А.

Область применения

На основе технических характеристик товар может использоваться для:

• Ручного отключения и подключения силовых потребителей на промышленных предприятиях где требуется коммутация под нагрузкой в цепях переменного тока (категория использования АС-21В, номинальный рабочий ток до 800 А при напряжении до 690 В)
• Организации точек ручного отключения питания на распределительных щитах и щитовых панелях где необходима визуальная проверка состояния контактов без демонтажа (смотровые окошки для контроля состояния контактов, степень защиты IP20)
• Установки в схемах где необходима блокировка несанкционированного включения — например во время технического обслуживания оборудования (опция навесного замка с дужкой 5 мм для типоразмера 250 А и 9 мм для типоразмеров 400 и 800 А)
• Применения в системах где предусмотрено расширение количества полюсов путём механического присоединения дополнительного полюса соответствующего типоразмера (конструктивная возможность достройки полюсов)

Технические возможности использования

Технические параметры товара позволяют его использование в следующих ситуациях:

• Коммутация под нагрузкой в цепях переменного тока благодаря контактной системе с двойным разрывом цепи и встроенным дугогасительным устройством — обеспечивает гашение дуги даже под нагрузкой и снижает износ контактов (три типоразмера: 250 А / 400 А / 800 А при напряжении до 690 В)
• Независимое ручное управление с возможностью дистанционного управления через выносную рукоятку (отдельная позиция, заказывается отдельно) что позволяет обслуживание щита без прямого доступа к аппарату (ручной привод независимого действия)
• Монтаж в различных конфигурациях благодаря конструктивной возможности изменения положений крепёжных элементов (степень защиты IP20, три типоразмера под различные габариты щитового оборудования)

*Информация основана на технических характеристиках производителя АСКО-УКРЕМ. Рекомендуется консультация квалифицированного электрика для определения соответствия параметров вашей электрической системе.

Комплектация

• Выключатель нагрузки (вместе с рукояткой)
• Межфазные перегородки (6 шт.)
• Комплект метизов

Технические характеристики

• Серия: URelix
• Производитель: АСКО-УКРЕМ
• Назначение: ручная коммутация силовых электрических цепей переменного тока
• Количество полюсов: 3
• Номинальное рабочее напряжение: 690 В
• Категория использования: АС-21В (≤ 690 В)
• Номинальный рабочий ток, А: 250 / 400 / 800 (в зависимости от типоразмера)
• Габаритный типоразмер: 250 / 400 / 800
• Степень защиты: IP20
• Контактная система: двойной разрыв цепи с дугогасительным устройством
• Привод: ручной, независимого действия
• Блокировка замком: дужка 5 мм (типоразмер 250), дужка 9 мм (типоразмеры 400, 800)
• Выносная рукоятка: опция (отдельная позиция, заказывается отдельно)
• Расширение полюсов: возможно механическое присоединение дополнительного полюса
• Изменение положения крепёжных элементов: предусмотрено конструктивно
