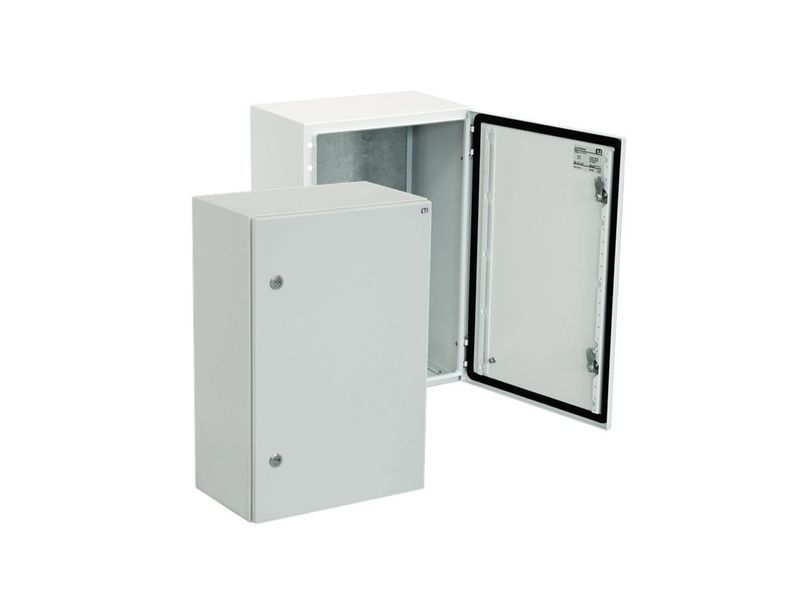

Металлический шкаф GT 80-60-40 IP66 (2зам.,В800xШ600xГ400)

Металлические шкафы GT со степенью защиты IP66 технически подходят для установки электрооборудования внутри помещений в промышленном и жилищном строительстве - например шкаф высотой 400 мм на 2×12 модулей (GT 40-30-15) или шкаф высотой 1200 мм на 7×46 модулей.

Для каких ситуаций технически подходит?

На основании технических характеристик шкафы могут использоваться для:

• Монтажа модульных и промышленных автоматических выключателей, разъединителей-предохранителей, выключателей нагрузки и их комбинаций на монтажной панели (монтажная панель с крепёжными элементами в комплекте, листовая оцинкованная сталь 2 мм)
• Установки в помещениях, где нужна степень защиты IP66 (полиуретановый уплотнитель, шкафы предназначены только для использования внутри помещений)
• Размещения электрооборудования в условиях, где нужна механическая стойкость IK10 (стальной корпус толщиной 1,2 мм для шкафов высотой до 600 мм и 2,0 мм для шкафов от 800 мм)
• Установки нескольких шкафов вплотную друг к другу (расположение петель и система открывания дверец позволяют установку встык)
• Ограничения доступа к токоведущим частям (лицевые панели с возможностью пломбирования, замок с ключом в комплекте)
• Монтажа на стену (способ монтажа: на стену) в однофазных и трёхфазных сетях (тип сети: однофазная и трёхфазная система)

Как выбрать нужную модель?

На основании технических характеристик:

• Небольшие аппараты без модульных рядов (высота 250-300 мм, ширина 200-300 мм, глубина 150-250 мм) → модели GT 25-20-15, GT 30-20-15, GT 30-30-15, GT 30-30-20, GT 30-30-25
• 2 ряда модулей (высота 400 мм) → модели GT 40-30, GT 40-40 и GT 40-60 (от 24 до 52 модулей по 18 мм)
• 3 ряда модулей (высота 500-600 мм) → модели GT 50-40, GT 50-55, GT 60-40, GT 60-60 и GT 60-80 (от 51 до 108 модулей)
• 4-5 рядов модулей (высота 650-800 мм) → модели GT 65-55, GT 80-40, GT 80-55, GT 80-60, GT 80-80 и GT 80-100 (от 85 до 230 модулей)
• 6-7 рядов модулей (высота 1000-1200 мм) → модели GT 100-60, GT 100-80, GT 100-100, GT 120-60, GT 120-80 и GT 120-100 (от 156 до 322 модулей)
• Глубина шкафа → в зависимости от размеров аппаратов: 150, 200, 250, 300 или 400 мм (третье число в названии модели, в см)
• Количество замков зависит от высоты: до 400 мм - один замок; от 500 до 800 мм - два замка; от 1000 мм - ригельный трёхточечный замок
• Высота более 800 мм → применяются три дверные петли
• Использование вне помещения → шкафы GT для наружного использования не предназначены

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в таких ситуациях:

• Установка в помещениях при температуре окружающей среды от -5 °C до +40 °C (рабочая температура)
• Защита от проникновения пыли и воды по степени IP66 (соответствие IEC/EN 60529) с полиуретановым уплотнителем
• Механическая стойкость IK10, корпус из листовой стали, покрытый полиэфирной порошковой краской, стойкой к ультрафиолету (цвет RAL 7035)
• Заземление корпуса и дверец через впрессованные винты заземления M6×12
• Открывание дверец вправо или влево на угол 120°, дверцы при открывании не выступают за габаритную ширину шкафа
• Монтаж оборудования на дверцы: дверцы высотой более 400 мм оснащены вертикальным перфорированным профилем с отверстиями с шагом 25 мм, дверцы шириной более 800 мм - вертикальными и горизонтальными профилями с таким же шагом

Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.

Комплектация

• Металлический шкаф GT
• Монтажная панель с крепёжными элементами
• Замок (LK-D3-M22) с ключом (KEY-D5-M)
• Заглушка кабельных вводов
• Заводская упаковка

Технические характеристики

• Торговая марка: ETI
• Назначение: металлические шкафы для внутреннего использования для установки электрооборудования
• Серия: GT (система SOLID GSX)
• Высота: от 250 до 1200 мм
• Ширина: от 200 до 1000 мм
• Глубина: от 150 до 400 мм
• Максимальное количество модулей (18 мм) с лицевыми панелями: от 24 до 322
• Количество замков: от 1 до 3
• Тип сети: однофазная и трёхфазная система
• Способ монтажа: на стену
• Степень защиты: IP66
• Механическая стойкость: IK10
• Класс защиты: I
• Цвет: серый RAL 7035
• Рабочая температура: от -5 °C до +40 °C
• Соответствие стандартам: IEC/EN 60529, IEC/EN 62208, IEC/EN 62262
• Соответствие директиве RoHS
• Совместимость: SOLID GSX
• Гарантия: 1 год
