Модульные контакторы ETI серии RA на 20-63 А с катушкой 230 В AC технически подходят для дистанционного управления освещением, отоплением и вентиляцией - например для группы освещения с нагрузкой 4 кВт (мощность коммутации AC-1 для RA 20, 1-фазное подключение 230 В).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Дистанционного управления освещением в бытовых и промышленных помещениях (напряжение катушки 230 В AC, номинальный ток 20-63 А)
- Управления отоплением и вентиляцией через контактор (мощность коммутации AC-1: от 4 до 13,3 кВт при 1-фазном подключении 230 В, до 40 кВт при 3-фазном подключении 400 В на RA 63)
- Коммутации двигателей небольшой мощности (мощность коммутации AC-3 при 3-фазном подключении 400 В: 4 кВт для RA 25 и RA 32, 11 кВт для RA 40, 15 кВт для RA 63)
- Коммутации цепей постоянного тока 24 В DC, например в цепях резервного питания от аккумуляторов (номинальный ток DC-1 при 24 В на один полюс: от 20 до 63 А в зависимости от типоразмера; также приведены значения для 60, 110 и 220 В DC)
- Частого включения от автоматики, где нужна быстрая коммутация (время включения 10-30 мс, максимальная частота коммутаций 600 в час при нагрузке, 3 000 в час без нагрузки)
- Монтажа в распределительном щите на DIN-рейку (1, 2 или 3 модуля)
Как выбрать нужную модель?
На основе технических характеристик:
- 2 полюса, 1 модуль, 20 А → модель RA 20 (схемы контактов 2 NO или 1 NO + 1 NC); 25 А → модель RA 25 на 2 полюса; 32 А → модель RA 32 на 2 полюса

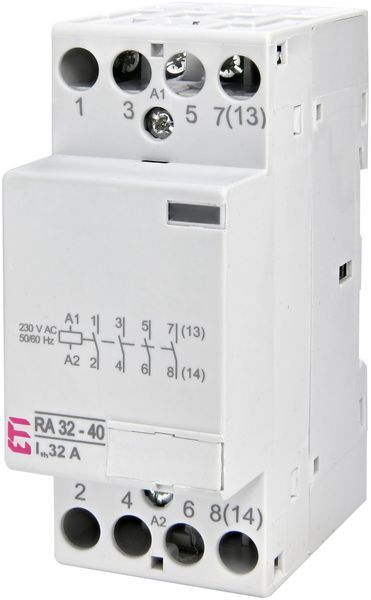

- 4 полюса, 2 модуля, 25 А → модель RA 25 на 4 полюса; 32 А → модель RA 32 на 4 полюса
- 4 полюса, 3 модуля, 40 А → модель RA 40; 63 А → модель RA 63
- Схема контактов: первая цифра в названии - нормально открытые (NO), вторая - нормально закрытые (NC). Например RA 20-11 - один NO и один NC, RA 25-40 - четыре NO
- Катушка у всех моделей серии → 230 В AC
- Контактор не имеет собственной защиты от короткого замыкания → нужен предохранитель: 20 А для RA 20, 25 А для RA 25, 32 А для RA 32, 63 А для RA 40, 80 А для RA 63
- Контакторы стоят рядом при температуре до +40 °C → максимум 3 контактора; при +40...+55 °C → максимум 2 контактора; при большем количестве → нужна проставка (промежуточная вставка)
- Минимальная нагрузка контактов → от 17 В и от 50 мА
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в таких ситуациях:
- Коммутация нагрузки 20, 25, 32, 40 или 63 А в зависимости от типоразмера (номинальный термический ток Ith)
- Управление из сети 230 В (напряжение катушки 230 В AC, потребление катушки во время работы 2,8/1,2 ВА/Вт для RA 20, RA 25 на 2 полюса и RA 32 на 2 полюса; до 7,7/3 ВА/Вт для RA 40 и RA 63)
- Работа в бытовых и промышленных помещениях с температурой от -15 до +55 °C и влажностью 95 % RH при +55 °C (степень загрязнения 3, хранение от -30 до +80 °C)
- Ресурс контактов (механический ресурс 3 млн циклов, электрический ресурс при AC-1: от 100 000 до 200 000 циклов, при AC-3: от 150 000 до 500 000 циклов в зависимости от типоразмера)
- Возможность пломбирования и применения дополнительных блоков контактов
Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.
Комплектация
- Контактор модульный RA (соответствующей модели)
- Заводская упаковка
Технические характеристики
- Торговая марка: ETI
- Назначение: дистанционное управление и автоматический контроль электрических устройств и оборудования в промышленности и быту (системы освещения, отопления, вентиляции, коммутация двигателей небольшой мощности)
- Серия: RA (ETICON)
- Соответствие стандартам: IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
- Диапазон номинальных токов, А: 20-63
- Количество полюсов: 2 или 4 (в зависимости от модели)
- Номинальный термический ток Ith, А: 20 (RA 20); 25 (RA 25); 32 (RA 32); 40 (RA 40); 63 (RA 63)
- Номинальный рабочий ток Ie AC-1/AC-7a, А: 20 / 25 / 32 / 40 / 63 (в соответствии с типоразмером)
- Номинальное рабочее напряжение, В AC: 230 (RA 20-20, RA 32-20); 400 (остальные модели)
- Номинальное напряжение изоляции Ui, В: 440
- Номинальное импульсное напряжение Uimp, кВ: 4
- Номинальная частота: 50/60 Гц
- Напряжение управления катушки Uc, В: 230 (AC)
- Количество модулей: RA 20 (2p) - 1; RA 25 (2p) - 1; RA 25 (4p) - 2; RA 32 (2p) - 1; RA 32 (4p) - 2; RA 40 (4p) - 3; RA 63 (4p) - 3
- Способ монтажа: DIN-рейка
- Степень защиты согласно IEC/EN 60529: IP20
- Рабочий диапазон температур / температура хранения, °C: от -15 до +55 / от -30 до +80
- Степень загрязнения: 3
- Допустимая влажность: 95 % RH при +55 °C
- Минимальные значения нагрузки: от 17 В; от 50 мА
- Мощность рассеивания на полюс, Вт: 1,7 (RA 20); 2,0 (RA 25 на 2 полюса); 2,2 (RA 25 на 4 полюса); 2,5 (RA 32); 4,0 (RA 40); 8,0 (RA 63)
- Защита предохранителем Iv, А: 20 (RA 20); 25 (RA 25); 32 (RA 32); 63 (RA 40); 80 (RA 63)
- Уровень шума при работе, дБ: 30
- Время коммутации при включении, мс: 15-25 (RA 20, RA 25 на 2 полюса, RA 32 на 2 полюса); 10-30 (RA 25 и RA 32 на 4 полюса); 15-20 (RA 40, RA 63)
- Время коммутации при выключении, мс: 10-30 (RA 20, RA 25, RA 32); 35-45 (RA 40, RA 63)
- Потребление катушки при включении, ВА / Вт: 12/10 (RA 20, RA 25 на 2 полюса, RA 32 на 2 полюса); 33/25 (RA 25 и RA 32 на 4 полюса); 15,4/6 (RA 40, RA 63)
- Потребление катушки во время работы, ВА / Вт: 2,8/1,2 (RA 20, RA 25 на 2 полюса, RA 32 на 2 полюса); 5,5/1,6 (RA 25 и RA 32 на 4 полюса); 7,7/3 (RA 40, RA 63)
- Механический ресурс, циклов: 3 млн
- Электрический ресурс AC-1, AC-7a, AC-21, циклов: 200 000 (RA 20, RA 25); 150 000 (RA 32); 100 000 (RA 40, RA 63)
- Электрический ресурс AC-3, AC-7b, AC-23, циклов: 300 000 (RA 20, RA 25 на 2 полюса, RA 32 на 2 полюса); 500 000 (RA 25 и RA 32 на 4 полюса); 150 000 (RA 40, RA 63)
- Мощность коммутации AC-1, AC-7a, AC-21, 1-фазное подключение 230 В, кВт: 4 (RA 20); 5,4 (RA 25); 7 (RA 32); 8,7 (RA 40); 13,3 (RA 63)
- Мощность коммутации AC-1, AC-7a, AC-21, 3-фазное подключение 230 В, кВт: 9 (RA 25 на 4 полюса); 12 (RA 32 на 4 полюса); 16 (RA 40); 24 (RA 63)
- Мощность коммутации AC-1, AC-7a, AC-21, 3-фазное подключение 400 В, кВт: 16 (RA 25 на 4 полюса); 21 (RA 32 на 4 полюса); 26 (RA 40); 40 (RA 63)
- Мощность коммутации AC-3, AC-7b, AC-23, 1-фазное подключение 230 В, кВт: NO 1,3 / NC 0,75 (RA 20, RA 32 на 2 полюса); 1,3 (RA 25, RA 32 на 4 полюса); 3,7 (RA 40); 5 (RA 63)
- Мощность коммутации AC-3, AC-7b, AC-23, 3-фазное подключение 230 В, кВт: 2,2 (RA 25 и RA 32 на 4 полюса); 5,5 (RA 40); 8,5 (RA 63)
- Мощность коммутации AC-3, AC-7b, AC-23, 3-фазное подключение 400 В, кВт: 4 (RA 25 и RA 32 на 4 полюса); 11 (RA 40); 15 (RA 63)
- Номинальный рабочий ток DC-1 (L/R не более 1 мс), 1 полюс, 24 / 60 / 110 / 220 В DC, А: 20 / 10 / 6 / 0,6 (RA 20); 25 / 15 / 6 / 0,6 (RA 25); 32 / 15 / 6 / 0,6 (RA 32); 40 / 18 / 4 / 1,2 (RA 40); 63 / 20 / 4 / 1,2 (RA 63). Для нескольких полюсов - последовательное соединение (по таблице производителя)
- Максимальная частота коммутаций (AC-1, AC-7, AC-21), циклов в час: 600
- Максимальная частота коммутаций (без нагрузки), циклов в час: 3 000
- Подключение катушки, одножильный и многожильный провод, мм2: 1-2,5
- Длина зачистки изоляции (катушка), мм: 7 (до RA 32 включительно); 8 (RA 40, RA 63)
- Усилие затяжки (катушка), Нм: 0,6 (PZ1) M3
- Подключение силовой цепи, одножильный провод, мм2: 1-10 (до RA 32 включительно); 1,5-25 (RA 40, RA 63)
- Подключение силовой цепи, многожильный провод, мм2: 1-6 (до RA 32 включительно); 1,5-16 (RA 40, RA 63)
- Длина зачистки изоляции (силовая цепь), мм: 9 (до RA 32 включительно); 10 (RA 40, RA 63)
- Усилие затяжки (силовая цепь), Нм: 1,2 (PZ1) M3,5 (до RA 32 включительно); 3,5 (PZ2) M5 (RA 40, RA 63)
- Монтаж нескольких контакторов рядом: при температуре до +40 °C - максимум 3 контактора; при +40...+55 °C - максимум 2 контактора. При температуре выше +40 °C, а также при более чем двух контакторах в ряду нужна промежуточная вставка для воздушного промежутка
- Гарантия: 1 год
