Контактор модульный НС марки UEC (аналог КМ) технически подходит для коммутации индуктивных нагрузок в сетях переменного тока до 400В/50Гц с номинальным током до 63А - например для управления трёхфазным двигателем вентиляционной системы или группой освещения в производственном помещении.
Для каких ситуаций технически подходит?
На основании технических характеристик товар может использоваться для:
- Управления системами освещения, кондиционирования и вентиляции в жилых, общественных и производственных зданиях где требуется коммутация нагрузок до 63А (категория применения АС-1, АС-7а, АС-7b, номинальный рабочий ток до 63А)
- Автоматизации включения/отключения индуктивных нагрузок в щитах где напряжение управления составляет 24, 48, 110 или 230В (AC) или 12, 24В (DC) - выбор катушки под имеющееся напряжение управления
- Монтажа на DIN-рейку TH35 в распределительных щитах с ограниченным местом где требуется компактная коммутационная аппаратура (ширина аппарата 18 мм для исполнений 16-20А, 36 мм для 40-63А, монтаж на Т-образную направляющую)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Коммутация нагрузок в сетях с напряжением до 400В при частоте сети 50Гц с условным тепловым током на открытом воздухе от 16А до 63А в зависимости от исполнения (номинальное рабочее напряжение Ue 250В, номинальное напряжение изоляции Ui 500В)
- Надёжная работа в течение всего срока службы благодаря механической износостойкости 10⁶ коммутационных циклов и электрической износостойкости 0,12×10⁶ циклов при максимальном количестве коммутаций 100 в сутки
- Защита от внешних воздействий со степенью защиты IP20 и возможность эксплуатации при температуре окружающей среды от -5°C до +40°C и относительной влажности до 90% при 20°C (высота над уровнем моря до 2000 м)
*Информация основана на технических характеристиках производителя UEC. Рекомендуется консультация электрика.
Комплектация

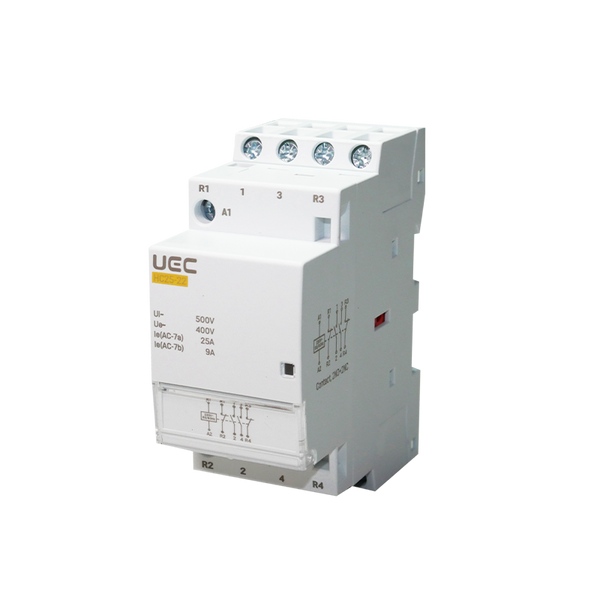

- Контактор модульный НС
- Заводская упаковка
Технические характеристики
- Марка: UEC
- Серия: НС (модульные контакторы)
- Назначение: коммутация активных и индуктивных нагрузок в сетях переменного тока
- Исполнение НС: 16-10, 16-20, 20-10, 20-20, 20-11, 25-10, 25-20, 40-11, 40-20, 63-11, 63-20
- Категория применения: АС-1, АС-7а, АС-7b
- Номинальный рабочий ток Ie (АС-1), А: 16 / 20 / 25 / 40 / 63
- Номинальный рабочий ток Ie (АС-7а), А: 16 / 20 / 25 / 40 / 63
- Номинальный рабочий ток Ie (АС-7b), А: 6 / 7 / 9 / 15 / 20
- Условный тепловой ток на открытом воздухе Ith, А: 16 / 20 / 25 / 40 / 63
- Рассеиваемая мощность, Вт/полюс: 0,8 / 1,0 / 1,2 / 3 / 6
- Количество полюсов: 1, 2
- Номинальное рабочее напряжение Ue, В: 250
- Номинальная частота сети, Гц: 50
- Номинальное напряжение изоляции Ui, В: 500
- Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 4
- Номинальное напряжение катушки управления Uc, В: 24, 48, 110, 230 (AC); 12, 24 (DC)
- Потребляемая мощность катушки управления в режиме включения, ВА: не более 14,0 / 37,0
- Потребляемая мощность катушки управления в режиме удержания, ВА: не более 4,5 / 5,0
- Диапазоны напряжения управления — замыкание: (0,85…1,1) Uc
- Диапазоны напряжения управления — размыкание: (0,2…0,75) Uc
- Номинальный условный ток короткого замыкания Iq, А: 3000
- Сечение подключаемых одножильных проводников к зажимам главной цепи, мм²: 1,5÷6 / 6÷25
- Сечение подключаемых одножильных проводов к зажимам цепи управления, мм²: 1,5÷2,5; 2×1,5
- Сечение подключаемых многожильных проводников к зажимам главной цепи, мм²: 1,5÷4 / 6÷16
- Сечение подключаемых многожильных проводов к зажимам цепи управления, мм²: 1,5÷2,5; 2×1,5
- Выдерживаемый крутящий момент выводов главной цепи, Н·м: 1,2 / 3,5
- Механическая износостойкость, коммутационных циклов: 10⁶
- Электрическая износостойкость, коммутационных циклов: 0,12·10⁶
- Максимальное количество коммутаций в сутки: 100
- Степень защиты согласно ДСТУ EN 60529: IP20
- Способ монтажа: на Т-образную направляющую ТН35 согласно ДСТУ EN 60715
- Ширина аппарата, мм: 18 / 36
- Ремонтопригодность: неремонтопригодные
- Срок службы, лет: не менее 15
- Гарантия: 10 лет
- Соответствие стандартам: «Технический регламент низковольтного электрического оборудования», ДСТУ EN 60947-4-1
- Условия эксплуатации — температура окружающей среды: от -5°C до +40°C
- Условия эксплуатации — максимальная высота над уровнем моря: 2000 м
- Условия эксплуатации — относительная влажность воздуха: 90% при 20°C
- Условия эксплуатации — среда: без опасного содержания пыли, агрессивных газов, паров агрессивных жидкостей и солей
