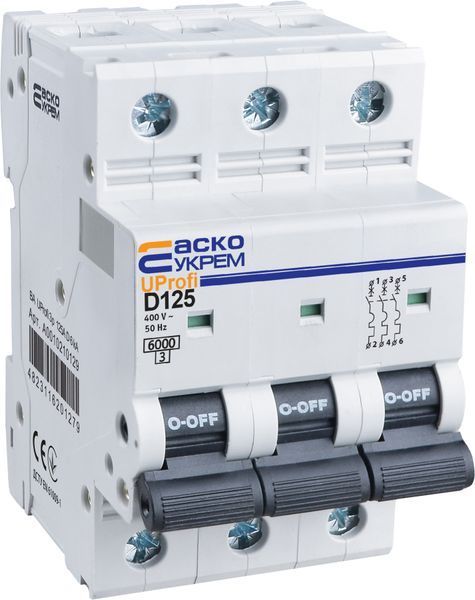

Автоматический выключатель UProfi 3р 125А D 6kА

Автоматический выключатель серии UProfi (АскоУкрем) — коммутационное защитное устройство для проведения тока в нормальном режиме, защиты от длительных токовых перегрузок и сверхтоков короткого замыкания в низковольтных электрических цепях.

Область применения

На основе технических характеристик товар может использоваться для:

• Защиты однофазных электрических цепей жилых и коммерческих объектов с номинальным током 80, 100 или 125 А при рабочем напряжении 230/240 В~ (исполнение 1р)
• Защиты двухфазных электрических цепей с рабочим напряжением 230/400 В~ или 240/415 В~ где требуется защита от перегрузок и короткого замыкания (исполнение 2р, номинальный ток 80–125 А)
• Защиты трёхфазных электрических цепей промышленного и коммерческого оборудования с рабочим напряжением 400/415 В~ и номинальным отключающим током до 6 кА (исполнение 3р)
• Оперативных коммутаций низковольтных электрических цепей в щитовых панелях на DIN-рейке, в том числе с подключением шинами 125–150 А (PIN-шины)

Технические возможности использования

Технические параметры товара позволяют его использование в следующих ситуациях:

• Применение в средах со степенью загрязнения 2 и температурой от -25°C до +60°C, что допускает монтаж в наружных щитах и неотапливаемых помещениях (степень защиты IP 20, диапазон рабочих температур -25…+60°C)
• Подключение многожильных проводников сечением 1–25 мм² или монолитных 1–35 мм² с закруглённой формой терминалов, увеличивающей площадь контактной поверхности (диапазон поперечных сечений присоединяемых проводников: 1–25 мм² / 1–35 мм²)
• Длительная эксплуатация без замены: до 10000 коммутационных и 20000 механических циклов срабатывания с применением медных контактов с серебряным покрытием (износостойкость: коммутационная — 10000 циклов, механическая — 20000 циклов)
• Монтаж и демонтаж на DIN-рейке с упрощённой фиксацией новой модификации (конструктивная особенность — новая модификация фиксатора на DIN-рейке)

Информация основана на технических характеристиках производителя АскоУкрем. Рекомендуется консультация квалифицированного электрика для определения соответствия параметров вашей электрической системе.

Комплектация

• Автоматический выключатель серии UProfi
• Заводская упаковка

Технические характеристики

• Серия: UProfi
• Гарантия: 3 года
• Назначение: проведение тока в нормальном режиме; защита от длительных токовых перегрузок и сверхтоков короткого замыкания; оперативные коммутации низковольтных электрических цепей
• Номинальный ток In, А: 80, 100, 125
• Номинальное рабочее напряжение Ue, В: 1р — 230/240 В~; 2р — 230/400 В~ / 240/415 В~; 3р — 400/415 В~
• Номинальная частота fn, Гц: 50/60
• Номинальное напряжение изоляции Ui, В: 500~
• Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 4
• Количество полюсов: 1, 2*, 3, 4*
• Токовременные характеристики срабатывания электромагнитного расцепителя: C, D
• Номинальная отключающая способность Icn, кА: 6 / 3 (класс токоограничения)
• Класс токоограничения: 3
• Износостойкость, циклов: коммутационная — 10000; механическая — 20000
• Диапазон поперечных сечений присоединяемых проводников, мм²: многожильные — 1…25; монолитные — 1…35
• Степень защиты: IP 20
• Степень загрязнения среды: 2
• Температура калибровки, °C: 30
• Диапазон рабочих температур, °C: -25…+60
• Габарит: 18 мм (ширина на DIN-рейке)
• Материал контактов: медь с серебряным покрытием, два квадратных напайка 4×4 мм
• Конструктивные особенности: 6 заклёпок для жёсткости корпуса; индикатор состояния главных контактов; новый тип электромагнитного расцепителя; закруглённая форма терминалов; пластиковая и металлическая защита от прогорания при возникновении дуги; возможность соединения PIN-шинами 125–150 А
