Автоматический выключатель МТ60 GEWISS технически подходит для защиты электрических цепей от перегрузки и короткого замыкания с номинальным током от 6 до 63А — например для защиты группы освещения (16А) или розеточной группы (25А) в распределительном щите.
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Защиты групповых цепей в квартирных и этажных распределительных щитах, где необходимо отключение при перегрузке или коротком замыкании (номинальный рабочий ток 6–63А, отключающая способность EN 60898 230В: 6000А)
- Защиты отдельных потребителей в жилых, коммерческих и промышленных объектах с сетью переменного тока 230–400В (номинальное рабочее напряжение 230–400В, частота 50/60 Гц)
- Установки в электрощитах на DIN-рейку в системах от 1 до 4 полюсов, где необходимо компактное решение (фиксация на DIN-рейку: два фиксатора, два положения — свободное/замкнутое)
- Применения в сетях с характеристиками срабатывания B, C или D в зависимости от типа нагрузки (тип характеристики: B, C, D)
- Защиты цепей в системах альтернативной энергетики и солнечных электростанций (СЭС), где необходима работа как в сетях переменного тока (AC), так и в цепях постоянного тока от аккумуляторов или инверторов (минимальное рабочее напряжение 12В AC/DC, максимальное 220В DC)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в следующих ситуациях:
- Отключение цепи при перегрузке или коротком замыкании с отключающей способностью до 6000А при 230В и 10 кА (Icu) при 230В по IEC/EN 60947-2, что позволяет применение в сетях с высокими токами короткого замыкания (отключающая способность EN 60898 230В/400В: 6000А, Icu 230В: 10 кА)
- Длительная работа без снижения характеристик с механической износостойкостью не менее 20 000 циклов и электрической износостойкостью не менее 10 000 циклов (режим работы: длительный)
- Подключение проводников сечением до 16 мм² для жёсткого провода и до 16 мм² для гибкого, что технически подходит для большинства типовых кабелей групповых линий (сечение: <=1х35, <=2х16, <=1х16+2х10)
*Информация основана на технических характеристиках производителя GEWISS. Рекомендуется консультация электрика.
Комплектация

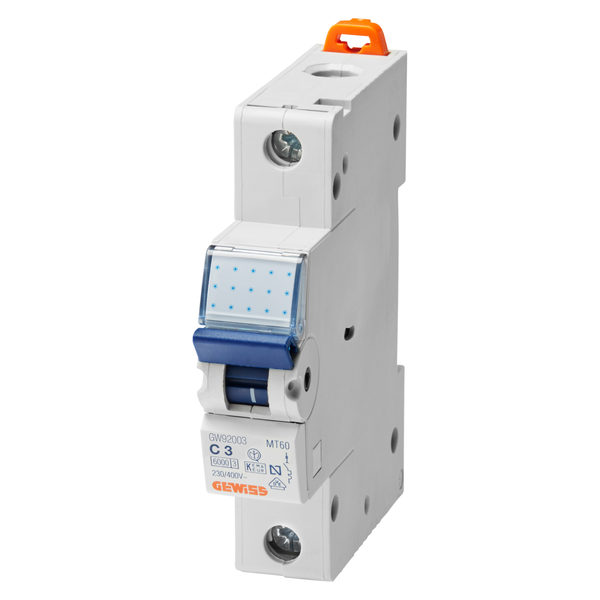

- Автоматический выключатель МТ60
- Заводская упаковка
Технические характеристики
- Модель: МТ60
- Производитель: GEWISS
- Гарантия: 1 год
- Назначение: защита электрических цепей жилых, коммерческих и промышленных объектов от перегрузки и короткого замыкания; оперативное управление участками электрических цепей
- Количество полюсов: 1 ÷ 4
- Наличие защиты от сверхтоков во всех полюсах: во всех полюсах
- Номинальное рабочее напряжение переменного тока частотой сети 50/60 Гц Ue, В: 230–400
- Номинальный рабочий ток In, А: 6; 10; 13; 16; 20; 25; 32; 40; 50; 63
- Номинальная частота сети, Гц: 50/60
- Отключающая способность EN 60898 230В (Icn), А: 6000
- Отключающая способность EN 60898 400В (Icn), А: 6000
- Отключающая способность IEC/EN 60947-2 230В (Icu), кА: 10
- Отключающая способность IEC/EN 60898 (Ics): 1 × Icn
- Отключающая способность IEC/EN 60947-2 (Ics): 75% Icu
- Напряжение по изоляции Ui, В: 500
- Максимальное рабочее напряжение: 440В AC / 220В DC
- Минимальное рабочее напряжение: 12В AC / DC
- Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 4
- Характеристика срабатывания от сверхтоков, тип: B, C, D
- Электрическая износостойкость, циклов, не менее: 10 000
- Механическая износостойкость, циклов, не менее: 20 000
- Класс защиты от поражения электрическим током согласно ДСТУ EN 61140: 0
- Степень защиты согласно ДСТУ EN 60529: IP20
- Сечение жёсткого провода, подключаемого к контактным зажимам, мм²: <=1х35 — <=2х16 — <=1х16+2х10
- Сечение гибкого провода, подключаемого к контактным зажимам, мм²: <=1х35 — <=2х16 — <=1х16+2х10
- Размер окон для подключения внешних проводников: 8,7×9,5 мм
- Номинальный момент затяжки винтов контактных зажимов, Н·м: 2
- Фиксация на DIN-рейке: да, два фиксатора (сверху и снизу) с фиксацией двух положений (свободного/замкнутого)
- Дугогасительная камера: 14 омеднённых стальных пластин, скреплённых между собой пластинами из изоляционного материала
- Ремонтопригодность: неремонтопригодные
- Режим работы: длительный
- Стандарты соответствия: ДСТУ EN 60898-1, ДСТУ EN 60947-2
