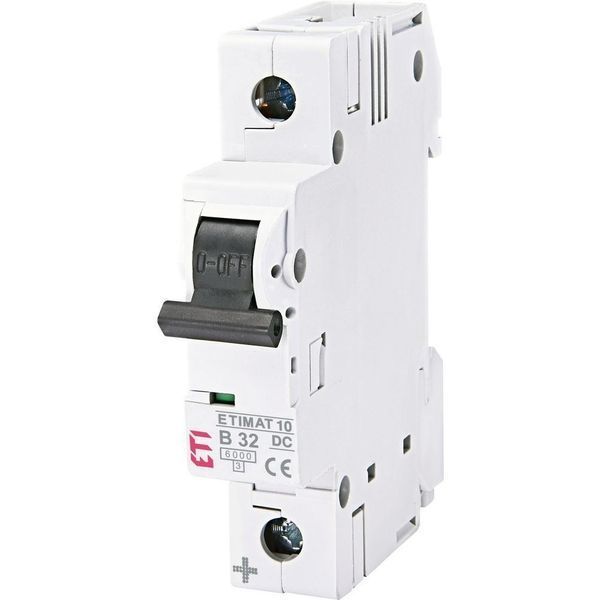

Автоматические выключатели ETIMAT 10 DC технически подходят для защиты цепей постоянного тока от перегрузки и короткого замыкания (номинальный ток 0,5-63 А, до 220 В DC для 1 полюса) - например линий питания от аккумуляторов.
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Защиты цепей постоянного тока напряжением до 220 В DC однополюсным выключателем (1 полюс, номинальное напряжение 220 В DC, отключающая способность 6 кА)
- Защиты цепей постоянного тока напряжением до 440 В DC двухполюсным выключателем с последовательно соединёнными полюсами (2 полюса, номинальное напряжение 220 В/440 В DC)
- Защиты линий постоянного тока от аккумуляторов, резервного питания и солнечных станций, если напряжение цепи не превышает допустимое (постоянный ток DC, постоянная времени L/R 4 мс)
- Защиты цепей с малыми токами нагрузки от 0,5 А (номинальный ток 0,5-63 А, характеристика C от 0,5 А)
- Монтажа на DIN-рейку в щитах с ограниченным местом (монтаж на шину TH35, ширина модуля 17,6 мм)
Как выбрать нужную модель?
На основе технических характеристик:
- Напряжение цепи до 220 В DC → однополюсная модель ETIMAT 10 DC 1p
- Напряжение цепи до 440 В DC → двухполюсная модель ETIMAT 10 DC 2p с последовательно соединёнными полюсами
- Номинальный ток → выбирается из шкалы 0,5-63 А по току нагрузки и сечению кабеля
- Характеристика срабатывания → B или C (токи 0,5-4 А выпускаются только с характеристикой C)
- Полярность → выключатель подключается с соблюдением полярности; подключение полюсов неподходящей полярности приводит к выходу выключателя из строя
- Двухполюсный выключатель → не заменяется двумя однополюсными
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в таких ситуациях:
- Отключение цепи постоянного тока при перегрузке и коротком замыкании (отключающая способность 6 кА, класс ограничения энергии 3)
- Работа в цепях 220 В DC (1 полюс) и 220 В/440 В DC (2 полюса) (номинальное напряжение UN)
- Подключение проводников сечением 1-25 мм² с моментом затяжки до 3 Нм (сечение проводников 1-25 мм², max. 3 Нм)
- Резервная защита плавким предохранителем 100 А с характеристикой gG-gL (резервный предохранитель)
- Эксплуатация в диапазоне температур -25°C ... +50°C (рабочий диапазон температур)
Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.
Комплектация
- Автоматический выключатель ETIMAT 10 DC
- Заводская упаковка
Технические характеристики
- Торговая марка: ETI
- Назначение: автоматический выключатель для защиты цепей постоянного тока от перегрузки и короткого замыкания
- Серия: ETIMAT 10 DC
- Тип напряжения: DC
- Количество полюсов: 1, 2
- Номинальное напряжение UN: 220 В DC (1 полюс), 220 В/440 В DC (2 полюса)
- Максимальное напряжение между клеммами: 220 В DC (1 полюс), 440 В DC (2 полюса)
- Постоянная времени L/R: 4 мс
- Номинальный ток IN: 0,5-63 А
- Отключающая способность: 6 кА
- Характеристика срабатывания: B, C
- Класс ограничения энергии: 3
- Сечение проводников: 1-25 мм², макс. 3 Нм
- Монтаж на шину: TH35
- Ширина модуля: 17,6 мм
- Возможность пломбирования: ON/OFF
- Резервный предохранитель: 100 А, характеристика gG-gL
- Соответствие стандартам: PN-IEC-898, PN-EN 60898
- Рабочий диапазон температур: -25°C ... +50°C
- Гарантия: 1 год
