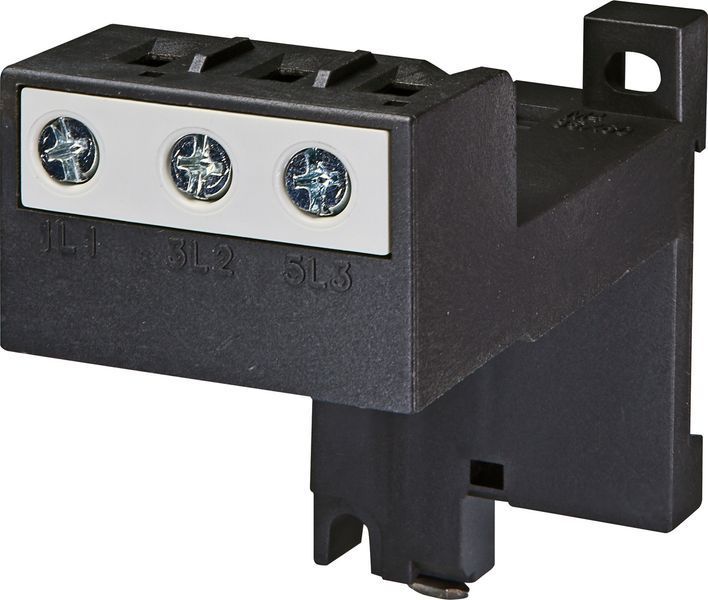

Адаптер на DIN рейку BFE 27D

Аксессуары для контакторов CEM технически подходят для расширения функций силовых контакторов ETICON CEM - например дополнительный блок контактов BCXMFE10 (1 NO) для сигнализации состояния контактора CEM 9 - CEM 105.

Для каких ситуаций технически подходит?

На основании технических характеристик серия может использоваться для:

• Дополнительной сигнализации или блокировки в схеме управления (блоки вспомогательных контактов 1 NO, 1 NC, 1 NO + 1 NC, 2 NO; фронтальные для CEM 9 - CEM 105 и боковые для CEM 9 - CEM 250)
• Схем, где нужно опережение или задержка вспомогательного контакта (фронтальный блок BCXMFAE10 1 NO с опережением, BCXMFRE01 1 NC с задержкой)
• Схем с двумя контакторами, которые не должны включаться одновременно (механическая блокировка BLIME 9-105 для CEM 9 - CEM 105, BLIME 112-300 для CEM 112 - CEM 250)
• Ограничения перенапряжений на катушке контактора (RC-фильтры для катушки переменного тока 24 - 250 В AC и фильтр BAMDIE10 для цепи 12 - 600 В DC)
• Монтажа тепловых реле на DIN-рейку (адаптеры BFE для тепловых реле RE27D, RE117.1D, RE67.1, RE67.2, шина TH 35)
• Подключения разных проводников к большим контакторам (клеммные зажимы TBE150, TBE180, TBE300 для CEM 112 - CEM 250)

Как выбрать нужную модель?

На основании технических характеристик:

• Типоразмер контактора → проверить совместимость: блоки BCXMFE, BCXMFAE, BCXMFRE и BLIME 9-105 - для CEM 9 - CEM 105; боковые блоки BCXMLE и BCXMRLE - для CEM 9 - CEM 250 (а также CAEM4); BLIME 112-300 - для CEM 112 - CEM 250
• Нужен контакт сбоку, а на стороне уже установлено два блока → боковые блоки BCXMRLE11 и BCXMRLE20 (для монтажа более 2 контактов на сторону)
• Напряжение катушки переменного тока 24 - 48 В, 50 - 127 В, 130 - 250 В → RC-фильтр BAMRCE4, BAMRCE5, BAMRCE6 (для CEM 9 - CEM 40); BAMRCE8 (50 - 127 В) и BAMRCE9 (130 - 250 В) (для CEM 50 - CEM 105); BAMRCE14 (50 - 250 В) (для CEM 112 - CEM 250)
• Катушка постоянного тока 12 - 600 В → фильтр BAMDIE10 (для CEM 9 - CEM 105)
• Тепловому реле нужен монтаж на DIN-рейку → адаптер по типу реле: BFE 27D (RE27D), BFE 117D (RE117.1D), BFE 67D.1D (RE67.1), BFE 67D.2D (RE67.2)
• Клеммный зажим → по типоразмеру: TBE150 (CEM 112 - CEM 150), TBE180 (CEM 180), TBE300 (CEM 250 - CEM 300)
• Дополнительный контакт для CEM CK → BCMLE11

Какие технические параметры это обеспечивают?

Технические параметры серии позволяют её использование в таких ситуациях:

• Расширение количества вспомогательных контактов контактора (блоки на 1 NO, 1 NC, 1 NO + 1 NC или 2 NO)
• Ограничение перенапряжений при отключении катушки (RC-фильтры 24 - 250 В AC, фильтр 12 - 600 В DC)
• Исключение одновременного включения двух контакторов (механическая блокировка; исполнение BLIME 9-105 02 с дополнительными контактами 2 x NC)
• Монтаж тепловых реле на DIN-рейку (адаптеры BFE, шина TH 35)
• Одновременное подключение одножильных и многожильных проводников разного сечения (клеммные зажимы TBE для CEM 112 - CEM 300)

Информация основана на технических характеристиках производителя ETI. Рекомендуется консультация электрика.

Комплектация

• Аксессуар для контактора CEM
• Заводская упаковка

Технические характеристики

• Торговая марка: ETI
• Назначение: аксессуары для силовых контакторов ETICON CEM
• Серия: аксессуары CEM
• Блоки вспомогательных контактов фронтальные: BCXMFE01 (1 NC), BCXMFE10 (1 NO), BCXMFAE10 (1 NO, с опережением), BCXMFRE01 (1 NC, с задержкой) - для CEM 9 - CEM 105
• Блоки вспомогательных контактов боковые: BCXMLE20 (2 NO), BCXMLE11 (1 NO + 1 NC), BCXMRLE11 (1 NO + 1 NC), BCXMRLE20 (2 NO) - для CEM 9 - CEM 250, CAEM4
• Механическая блокировка: BLIME 9-105 (CEM 9 - CEM 105), BLIME 9-105 02 (с дополнительными контактами 2 x NC), BLIME 112-300 (CEM 112 - CEM 250)
• RC-фильтры переменного тока: BAMRCE4 (24 - 48 В), BAMRCE5 (50 - 127 В), BAMRCE6 (130 - 250 В) - CEM 9 - CEM 40; BAMRCE8 (50 - 127 В), BAMRCE9 (130 - 250 В) - CEM 50 - CEM 105; BAMRCE14 (50 - 250 В) - CEM 112 - CEM 250
• RC-фильтр постоянного тока: BAMDIE10 (12 - 600 В DC) - CEM 9 - CEM 105
• Адаптеры на DIN-рейку для тепловых реле: BFE 27D (RE27D), BFE 117D (RE117.1D), BFE 67D.1D (RE67.1), BFE 67D.2D (RE67.2)
• Клеммные зажимы: TBE150 (CEM 112 - CEM 150), TBE180 (CEM 180), TBE300 (CEM 250 - CEM 300)
• Дополнительный контакт: BCMLE11 (для CEM CK)
• Способ монтажа: на контактор
