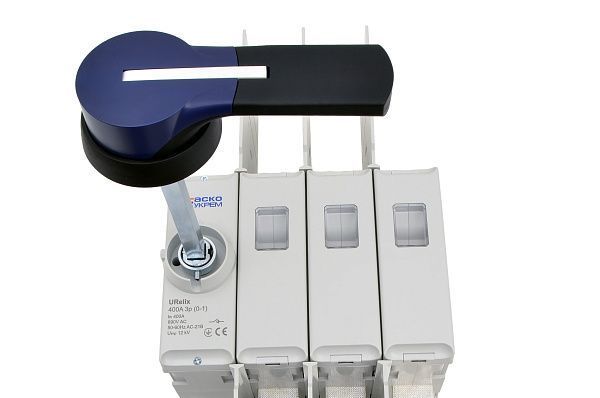

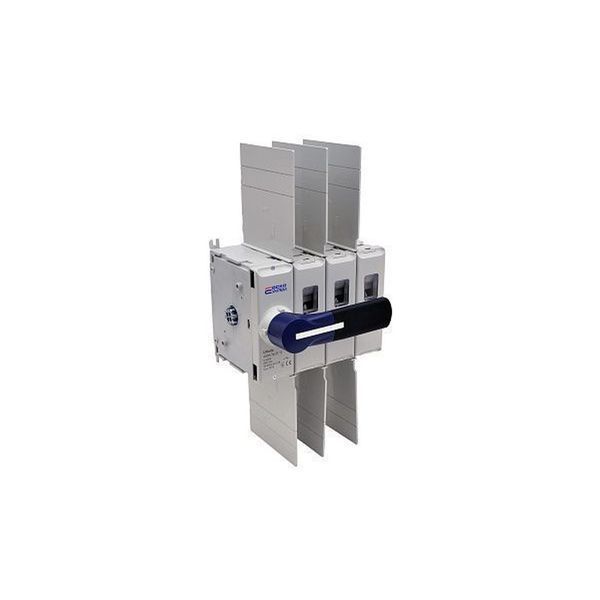

Вимикач навантаження 400A 3p (0-1) URelix

Вимикачі навантаження серії URelix — трьохполюсні комутаційні апарати для ручного керування силовими електричними ланцюгами змінного струму напругою до 690 В з номінальним струмом 250, 400 або 800 А.

Область застосування

На основі технічних характеристик товар може використовуватись для:

• Ручного відключення та підключення силових споживачів на промислових підприємствах де потрібна комутація під навантаженням у ланцюгах змінного струму (категорія використання АС-21В, номінальний робочий струм до 800 А при напрузі до 690 В)
• Організації точок ручного відключення живлення на розподільних щитах та щитових панелях де потрібна візуальна перевірка стану контактів без демонтажу (оглядові віконця для контролю стану контактів, ступінь захисту IP20)
• Встановлення у схемах де необхідне блокування несанкціонованого увімкнення — наприклад під час технічного обслуговування обладнання (опція навісного замка з дужкою 5 мм для типорозміру 250 А та 9 мм для типорозмірів 400 і 800 А)
• Застосування у системах де передбачено розширення кількості полюсів шляхом механічного приєднання додаткового полюса відповідного типорозміру (конструктивна можливість добудови полюсів)

Технічні можливості використання

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Комутація під навантаженням у ланцюгах змінного струму завдяки контактній системі з подвійним розривом ланцюга та вбудованим дугогасним пристроєм — забезпечує гасіння дуги навіть під навантаженням та зменшує знос контактів (три типорозміри: 250 А / 400 А / 800 А при напрузі до 690 В)
• Незалежне ручне керування з можливістю дистанційного управління через виносну рукоятку (окрема позиція, замовляється окремо) що дозволяє обслуговування щита без прямого доступу до апарату (ручний привід незалежної дії)
• Монтаж у різних конфігураціях завдяки конструктивній можливості зміни положень кріпильних елементів (ступінь захисту IP20, три типорозміри під різні габарити щитового обладнання)

*Інформація базується на технічних характеристиках виробника АСКО-УКРЕМ. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.

Комплектація

• Вимикач навантаження (разом з рукояткою)
• Міжфазні перегородки (6 шт.)
• Комплект метизів

Технічні характеристики

• Серія: URelix
• Виробник: АСКО-УКРЕМ
• Призначення: ручна комутація силових електричних ланцюгів змінного струму
• Кількість полюсів: 3
• Номінальна робоча напруга: 690 В
• Категорія використання: АС-21В (≤ 690 В)
• Номінальний робочий струм, А: 250 / 400 / 800 (відповідно до типорозміру)
• Габаритний типорозмір: 250 / 400 / 800
• Ступінь захисту: IP20
• Контактна система: подвійний розрив ланцюга з дугогасним пристроєм
• Привід: ручний, незалежної дії
• Блокування замком: дужка 5 мм (типорозмір 250), дужка 9 мм (типорозміри 400, 800)
• Виносна рукоятка: опція (окрема позиція, замовляється окремо)
• Розширення полюсів: можливе механічне приєднання додаткового полюса
• Зміна положення кріпильних елементів: передбачено конструктивно
