Як прочитати маркування автоматичного вимикача: C16, 4500, 6000

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 8 хв
Відповідь: буква на автоматі - це характеристика спрацьовування, число після неї - номінальний струм в амперах, а 4500 чи 6000 - вимикальна здатність в амперах. C16 означає автомат на 16 А, який миттєво спрацьовує при струмі 80-160 А.
Для кого: для власників квартир і будинків, електриків та підприємств, які обирають автомат за написом на корпусі.
Що зробити: прочитати три значення - характеристику (B, C, D), номінальний струм і вимикальну здатність (кА) - та звірити їх із лінією.
Що обрати: для побутових ліній із мішаним навантаженням - характеристику C, а вимикальну здатність - не нижче за струм короткого замикання в щитку.

На корпусі модульного автоматичного вимикача буква показує характеристику спрацьовування, число - номінальний струм в амперах, а 4500 чи 6000 - вимикальну здатність в амперах. Решта цифр - напруга, частота і кількість полюсів.

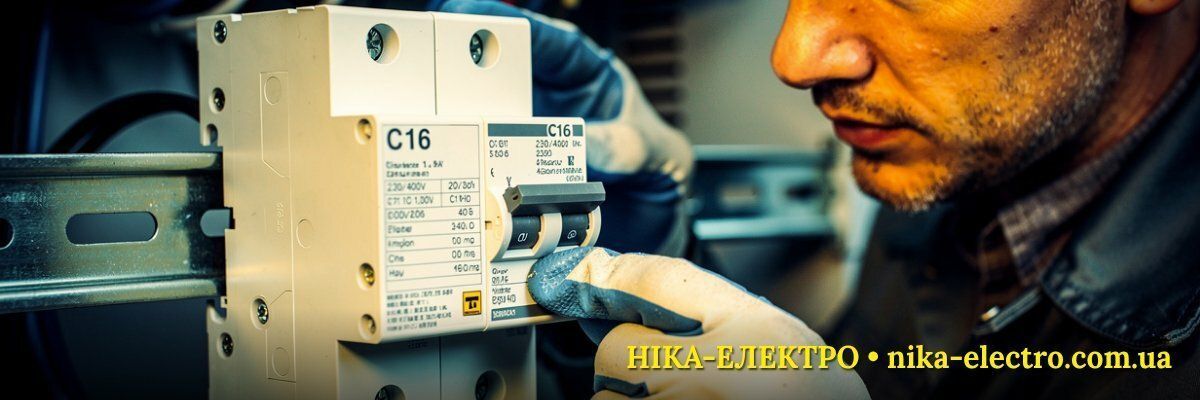

Ви дивитесь на автомат і бачите C16, 4500 і ще десяток значків. Купити не той - легко: літери схожі, а різниця між ними вимірюється кратністю струму. Розберемо, що означає кожен напис, і як за ним вибрати апарат для своєї лінії.

⚠️ Безпека
Заміну автомата в щитку виконує електрик із групою допуску не нижче III. Самостійно можна прочитати маркування, порахувати струм лінії й підготувати список апаратів.

Що означає C16 на автоматі?

C16 - це дві величини підряд: буква C - характеристика спрацьовування, число 16 - номінальний струм у амперах. Автомат C16 тримає 16 А без вимкнення.

Характеристика C означає, що автомат миттєво вимикається при струмі в 5-10 разів вище за номінальний. Для C16 це 5 × 16 = 80 А і 10 × 16 = 160 А. Нижче порогу в 80 А автомат реагує повільніше, за тепловим розчіплювачем.

Живий розрахунок. Лінія на 16 А при напрузі 230 В витримує потужність 16 × 230 = 3 680 Вт. Чайник на 2 000 Вт і мікрохвильовка на 1 000 Вт разом дають 3 000 Вт, тобто струм 3 000 / 230 = 13 А. Це в межах C16. А автомат C6 розрахований на 6 А, тобто на 6 × 230 = 1 380 Вт: на освітлення вистачить, на чайник - ні.

Чим відрізняються B, C і D: що означає буква на автоматі?

Буква показує, при якій кратності струму автомат спрацьовує миттєво. Чим далі по алфавіту, тим вищий поріг і тим легше апарат переносить пускові струми.

Характеристика Миттєве спрацьовування Приклад для автомата на 16 А Де застосовують
B 3-5 × In 48-80 А навантаження без пускових струмів: електроніка, нагрівальні прилади
C 5-10 × In 80-160 А універсальна: освітлення, побутова техніка, офісне обладнання, мотори
D 10-20 × In 160-320 А великі пускові струми: потужні двигуни, трансформатори, промислове обладнання

Це поріг для миттєвого спрацьовування. Кожен автомат ще й вимикається за часом: чим більше перевантаження, тим швидше. Таку залежність часу від кратності струму виробники називають часострумовою характеристикою. Літери B, C, D відрізняються саме розташуванням цієї кривої.

У колах постійного струму є ще дві характеристики. У ETIMAT P10 DC ETI це K (8-14 × In) для електронних пристроїв і Z (2-3 × In) для високочутливої електроніки.

Що означають 4500 і 6000 на корпусі?

Числа 4500 і 6000 - це вимикальна здатність в амперах. Тобто 4500 А = 4,5 кА, а 6000 А = 6 кА. Так позначається найбільший струм короткого замикання, який автомат вимикає й лишається справним.

У паспортах серій це видно прямо: SB-M8 UEC має вимикальну здатність 4,5 кА, а UTrust АСКО і МТ60 GEWISS - 6 кА (у МТ60 за EN 60898 це 6000 А).

Серія Вимикальна здатність Характеристики
SB-M8 UEC 4,5 кА B, C, D
UTrust АСКО 6 кА B, C, D
ВА-2017 АСКО 6000 А B, C, D
МТ60 GEWISS 6000 А (EN 60898) B, C, D
MT100 GEWISS 10 000 А (EN 60898) C, D
ВА27-100 TNSy до 10 кА C, D
ETIMAT 10 80-125 А ETI 10 кА (EN 60898), до 20 кА (EN 60947-2) B, C, D

Різниця між 4500 і 6000 - 1 500 А запасу. Правило вибору одне: вимикальна здатність не може бути нижчою за струм короткого замикання в місці встановлення автомата. Чим ближче щиток до трансформаторної підстанції, тим цей струм більший. Його значення можна запитати в енергопостачальника.

Які ще цифри і знаки є на корпусі автомата?

Окрім C16 і кА, на корпусі є ще кілька позначень. Вони відповідають на питання, до якої мережі й за яким стандартом зроблений апарат.

Позначення Що означає Приклад із паспортів
230/400 В номінальна напруга: 230 В для однофазної мережі, 400 В для трифазної UTrust: ~230/240, 400/415 В
50/60 Гц частота мережі SB-M8, UTrust, MT100
1P, 2P, 3P, 4P кількість полюсів, тобто підключених до апарата провідників MT60: 1, 2, 3, 4 полюси
IP20 ступінь захисту корпусу SB-M8, MT60, MT100
EN 60898, ДСТУ EN 60898-1 стандарт для побутових автоматів SB-M8, MT100
EN 60947-2 стандарт для промислових автоматів MT100, MTHP160
Icn, Icu, Ics види вимикальної здатності MT60: Icu 10 кА (230 В), Ics - 75 % від Icu

Стандарт теж має значення. Один і той самий апарат може мати два значення кА: за побутовим стандартом - менше, за промисловим - більше. Автомат MTHP160 GEWISS має 10 000 А за EN 60898-1 і 16 кА (1P) чи 20 кА (2P, 3P, 4P) за EN 60947-2.

Як вибрати автомат за маркуванням: алгоритм у чотири кроки?

1. Номінальний струм. Порахуйте струм лінії: потужність у ватах ділимо на 230 В. Для 3 кВт це 3 000 / 230 = 13 А, тому беруть наступний номінал вгору. Для лінії розеток кухні підходить автомат 1р 16 А, для освітлення - автомат 1р 10 А, для духовки чи кондиціонера - автомат 1р 25 А.

2. Характеристика. Освітлення, розетки й побутова техніка - C. Лише електроніка й нагрівачі без пускових струмів - B. Потужні двигуни й трансформатори - D.

3. Вимикальна здатність. Не нижче за струм короткого замикання в щитку: 4,5 кА, 6 кА чи 10 кА.

4. Полюси. Однофазна лінія - 1P або 2P. Трифазний споживач - автомат 3р 16 А чи інший номінал.

Номінальний струм автомата має бути не більшим за допустимий струм кабелю лінії. Якщо кабель витримує менше, захисту не буде, навіть коли маркування правильне.

Які автомати підходять: що шукати за маркуванням у різних ТМ?

Ми розклали лінійки за вимикальною здатністю: від 4,5 кА до 20 кА. Усі вони мають на корпусі ті самі позначення, що описані вище.

Автоматичні вимикачі UEC: серія SB-M8 на 4,5 кА

Автоматичні вимикачі SB-M8 UEC мають номінальний струм від 0,5 до 63 А, характеристики B, C, D та вимикальну здатність 4,5 кА. Номінальна напруга - 240/415 В, стандарт - ДСТУ EN 60898-1. Апарат працює при температурі до -40 °C і розрахований на 10 000 електричних циклів.

Автоматичні вимикачі АСКО: серії UTrust і ВА-2017 на 6 кА

Автоматичні вимикачі UTrust і ВА-2017 АСКО мають вимикальну здатність 6 кА. UTrust виходить на 1-63 А, у 1, 2 і 3 полюси, з характеристиками B, C, D. Прозоре вікно показує стан контактів, а фіксатор на DIN-рейку має два положення: монтаж і демонтаж швидші. ВА-2017 теж має характеристики B, C, D і 6000 А.

Модульні автоматичні вимикачі GEWISS: МТ60, MT100 і MTHP160

Модульні автоматичні вимикачі GEWISS закривають три рівні. МТ60 має 6000 А і характеристики B, C, D. MT100 - 10 000 А, струми 10-50 А і характеристики C, D. MTHP160 має 10 000 А за EN 60898-1 і 16-20 кА за EN 60947-2, у 1-4 полюси.

Автоматичні вимикачі TNSy: серія ВА27-100 на 10 кА

Автоматичні вимикачі ВА27-100 TNSy мають номінальний струм від 1 до 125 А і вимикальну здатність до 10 кА. Конфігурації - 1P, 2P, 3P та 4P, характеристики C (житлові й комерційні об'єкти) та D (промисловість). Гарантія - 5 років.

Автоматичні вимикачі ETI: ETIMAT 10 на 80-125 А і ETIMAT P10 DC

Автоматичні вимикачі ETIMAT ETI для великих струмів - ETIMAT 10 на 80-125 А: 3 полюси, 10 кА за EN 60898 і до 20 кА за EN 60947-2. Для кіл постійного струму є ETIMAT P10 DC на 10 кА: 220 В DC (1 полюс) і 440 В DC (2 полюси).

Перевірені факти про маркування автоматів

  • Характеристика C означає миттєве спрацьовування при 5-10 × In: для C16 це 80-160 А.
  • Позначення 4500 і 6000 - це вимикальна здатність: 4,5 кА у SB-M8 UEC і 6 кА в UTrust АСКО та МТ60 GEWISS.
  • Характеристики B, C, D є в SB-M8 UEC, UTrust АСКО та МТ60 GEWISS, а MT100 GEWISS і ВА27-100 TNSy мають C і D.
  • MTHP160 GEWISS має два значення вимикальної здатності: 10 000 А (EN 60898-1) і 16-20 кА (EN 60947-2).
  • Звичайні AC-вимикачі неефективні в колах постійного струму: дуга там горить довше, тому для DC потрібні апарати на кшталт ETIMAT P10 DC.

Інша думка: чи не поставити D замість C, щоб автомат не вибивало?

Логіка зрозуміла: у D поріг миттєвого спрацьовування вищий, тож пускові струми його не зачеплять. Частково це правда. Для мотора з важким пуском саме D і потрібна.

Але для звичайної лінії це пастка. У C16 миттєве спрацьовування починається з 80 А, у D16 - зі 160 А. Короткому замиканню в довгій лінії може не вистачити струму, щоб миттєво спрацював D16, і кабель довше гріється. Тому літеру D ставлять під конкретне навантаження, а не «про запас».

Правильна послідовність інша. Якщо автомат вибиває без видимих причин, перевірте навантаження на лінію й стан контактів. Літеру змінюють тільки тоді, коли це диктує прилад.

FAQ - швидкі відповіді на ваші питання

❓ Що таке часострумова характеристика автомата і як її читати?
Це залежність часу вимкнення від кратності струму. Літери B, C, D задають, з якого струму автомат вимикається миттєво: 3-5, 5-10 та 10-20 × In. Нижче цього порогу вмикається тепловий розчіплювач, і час вимкнення довший.
❓ Автомат C6 - скільки це ампер і ват?
C6 - це 6 А і характеристика C. При 230 В така лінія витримує 6 × 230 = 1 380 Вт. Миттєве спрацьовування настає при 30-60 А. Автомат C6 ставлять на освітлення чи сигналізацію.
❓ B чи C: що ставити в квартирі?
За паспортами, характеристика B оптимальна для навантажень без пускових струмів, а C - універсальна для мішаних навантажень: освітлення, побутової техніки, офісного обладнання. Якщо на лінії є пральна машина чи кондиціонер, беруть C.
❓ 4500 чи 6000: що вибрати?
Різниця - 1 500 А запасу. Вимикальна здатність має бути не нижчою за струм короткого замикання в щитку. Чим ближче щиток до підстанції, тим цей струм більший. Якщо сумніваєтесь, беруть апарат із вищим значенням.
❓ Для чого потрібна характеристика D?
Для навантажень із великими пусковими струмами: потужних двигунів, трансформаторів, промислового обладнання. Поріг миттєвого спрацьовування - 10-20 × In, тобто для D16 це 160-320 А. Для квартирних ліній D не потрібна.
❓ Чому на деяких автоматах два значення кА?
Вимикальну здатність міряють за різними стандартами. МТ60 GEWISS має 6000 А за EN 60898 і 10 кА (230 В) за EN 60947-2. Для побутової лінії орієнтуються на значення за EN 60898.
❓ Чи можна поставити звичайний автомат у коло постійного струму?
Ні. У колах постійного струму немає природних переходів через нуль, тому дуга при розмиканні горить довше. Для DC потрібні спеціальні апарати, як ETIMAT P10 DC на 220 В DC (1 полюс) і 440 В DC (2 полюси).

Маркування автомата - це три значення: характеристика, номінальний струм і вимикальна здатність. Прочитайте їх до покупки, і автомат не доведеться міняти після першого ж вимкнення.
