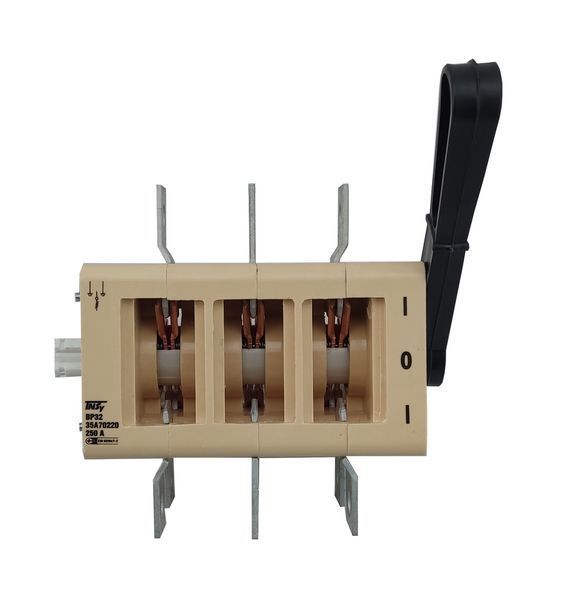

Выключатель-разъединитель ВР32 серии TNSy (перекидное исполнение на 2 направления, съёмная или несъёмная боковая рукоятка) — 3-полюсный коммутационный аппарат для переключения между двумя источниками питания или двумя участками сети переменного тока напряжением до 690В / 50 Гц с номинальным током от 100 до 630А. Доступны варианты с дугогасительными камерами (ДГК) и без ДГК.
Область применения
На основе технических характеристик товар может использоваться для:
- Переключения между основным и резервным источником питания в промышленных распределительных щитах и шкафах управления — перекидное исполнение (2 направления, положение 1–0–2), номинальный ток 100А–630А; доступно в исполнении со съёмной рукояткой (тип B7) или несъёмной боковой (тип A7)
- Коммутации двух независимых участков силовой сети в энергетике, на производстве и в сельском хозяйстве, где требуется переключение между двумя секциями шин или трансформаторами (2 направления переключения)
- Монтажа в схемах с повышенными требованиями к гашению дуги при переключении под нагрузкой — исполнение с дугогасительными камерами (ДГК); или в схемах, где условия допускают исполнение без ДГК (варианты: ВР32-31B70250, ВР32-31А70220, ВР32-35B70250, ВР32-35А70220, ВР32-37B70250, ВР32-37А70220)
- Подключения медных или алюминиевых проводников и шин в широком диапазоне сечений в зависимости от номинала (10–50 мм² для 100А; 70–150 мм² для 250А; 120–3×120 мм² для 400А; 150–4×120 мм² для 630А)
Отличие между исполнениями по типу рукоятки: съёмная рукоятка (тип B7, артикулы B71250 и B70250) снимается после переключения — применяется в схемах, где исключение несанкционированного вмешательства является требованием; рукоятку можно хранить отдельно или заменять. Несъёмная боковая рукоятка (тип A7, артикулы A70220 и A71240) выведена сбоку аппарата и постоянно закреплена — подходит для щитов с боковым доступом или ограниченным пространством по фронту; не снимается, управление осуществляется непосредственно с боковой поверхности щита.
Технические возможности применения
Технические параметры товара допускают его использование в следующих ситуациях:
- Переключение между двумя направлениями с выдерживаемым током КЗ в течение 1 с: 5000А (ВР32-31, 100А), 8000А (ВР32-35, 250А), 11000А (ВР32-37, 400А), 16000А (ВР32-39, 630А) — обеспечивает работу в сетях с соответствующим уровнем токов КЗ
- Работа в категориях применения AC-20B, AC-21B, AC-22B, AC-23B при напряжении до 400В и 690В с соответствующими номинальными рабочими токами (номинальное напряжение изоляции 690В, импульсное выдерживаемое напряжение 8,0 кВ)
- Подключение медных или алюминиевых проводников и шин сечением 10–50 мм² (100А), 70–150 мм² (250А), 120–3×120 мм² (400А), 150–4×120 мм² (630А) при температуре окружающей среды от -60°С до +45°С
Информация основана на технических характеристиках производителя TNSy. Рекомендуется консультация квалифицированного электрика для определения соответствия параметров вашей электрической системе.
Комплектация
- Выключатель-разъединитель ВР32 перекидной (съёмная или несъёмная боковая рукоятка, 2 направления)
- Набор крепёжных элементов
- Паспорт изделия
- Заводская упаковка
Технические характеристики
- Серия: ВР32 / ВР32И (TNSy)
- Тип исполнения: перекидной (2 направления, положение 1–0–2)
- Тип рукоятки: съёмная (тип B7) или несъёмная боковая (тип A7)
- Количество полюсов: 3
- Номинальный ток и артикул (съёмная рукоятка, с ДГК): 100А — ВР32-31B71250 / ВР32И-31B71250; 250А — ВР32-35B71250; 400А — ВР32-37B71250; 630А — ВР32-39B71250
- Номинальный ток и артикул (съёмная рукоятка, без ДГК): 100А — ВР32-31B70250; 250А — ВР32-35B70250; 400А — ВР32-37B70250
- Номинальный ток и артикул (несъёмная боковая рукоятка, без ДГК): 100А — ВР32-31А70220; 250А — ВР32-35А70220; 400А — ВР32-37А70220; 630А — ВР32-39А70220
- Номинальный ток и артикул (несъёмная передняя рукоятка, с ДГК): 400А — ВР32-37A71240; 630А — ВР32-39A71240
- Номинальное напряжение: 690В / 50 Гц
- Условный тепловой ток на открытом воздухе (Ith), А: 100 (ВР32-31), 250 (ВР32-35), 400 (ВР32-37), 630 (ВР32-39)
- Условный тепловой ток в оболочке (Ithe), А: 80 (ВР32-31), 200 (ВР32-35), 315 (ВР32-37), 500 (ВР32-39)
- Номинальный ток, выдерживаемый изделием в течение 1 с (Icw), А: 5000 (ВР32-31), 8000 (ВР32-35), 11000 (ВР32-37), 16000 (ВР32-39)
- Тепловые потери, Вт/полюс: 3 (ВР32-31), 15 (ВР32-35), 35 (ВР32-37), 60 (ВР32-39)
- Номинальное напряжение изоляции (Ui), В: 690
- Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 8,0
- Степень защиты: IP00
- Диапазон температур окружающей среды, °С: от -60 до +45
- Тип подключаемых проводников: провода и кабели со специальной подготовкой, шины
- Материал подключаемых проводников: медь, алюминий
- Сечение подключаемых проводников, мм²: 10–50 (ВР32-31), 70–150 (ВР32-35), 120–3×120 (ВР32-37), 150–4×120 (ВР32-39)
- Наличие дугогасительных камер (ДГК): есть варианты с ДГК и без ДГК
- Ремонтопригодность: неремонтопригодный
- Номинальный режим эксплуатации: длительный
- Соответствие стандартам: ДСТУ 60269, Технический регламент низковольтного электрического оборудования
- Гарантия: 5 лет
