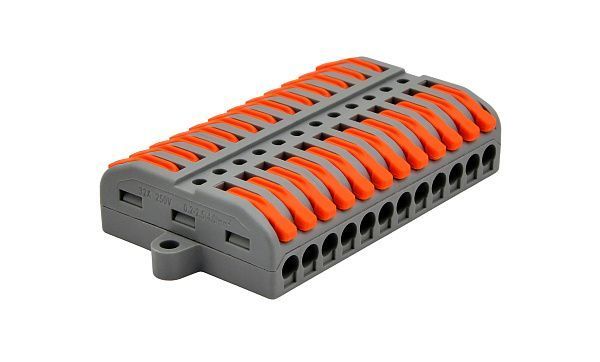

Клеммный блок соединительный универсальный проходной DF-2-Y/2-12B

Соединительный проходной клеммный блок серии DF-2-Y/2 технически подходит для безынструментального соединения медных проводников сечением 0,2–4 мм² при напряжении до 250 В — например для распределения осветительных или розеточных линий в монтажной коробке (рабочий ток до 32 А).

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Оперативного соединения или разветвления медных проводников без применения отвёртки или обжимного инструмента — например при монтаже освещения или слаботочных цепей (однопроволочные проводники 0,2–4 мм², многопроволочные 0,2–2,5 мм²)
• Повторного монтажа и демонтажа жил в цепях, требующих обслуживания или перекоммутации, без повреждения проводника (рычажный механизм фиксации, пружина из нержавеющей стали)
• Поверхностного крепления клеммного блока в распределительных коробках, щитках или на монтажных панелях благодаря отверстиям в корпусе (корпус и рычаги — нейлон, контакты — медь)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в следующих ситуациях:

• Подключение линий переменного или постоянного тока в бытовых и промышленных сетях низкого напряжения (номинальное рабочее напряжение Ue до 250 В)
• Коммутация цепей с нагрузкой в цепях освещения, сигнализации или управления (номинальный рабочий ток Ie — 32 А)
• Выбор количества полюсов в соответствии с количеством проводников в узле соединения: от 4 до 12 пар ввод/ответвление (модели 4B, 5B, 6B, 8B, 10B, 12B)

*Информация основана на технических характеристиках производителя АСКО-УКРЕМ. Рекомендуется консультация электрика.

Комплектация

• Соединительный проходной клеммный блок серии DF-2-Y/2 (1 шт.)
• Заводская упаковка

Технические характеристики

• Серия: DF-2-Y/2
• Назначение: безвинтовое соединение медных проводников без применения инструмента
• Тип соединения: рычажный безвинтовой
• Материал корпуса и рычагов: нейлон
• Материал контактов: медь
• Материал пружины: нержавеющая сталь
• Номинальное рабочее напряжение Ue, В: ~250
• Номинальный рабочий ток Ie, А: 32
• Диапазон сечений однопроволочных медных проводников, мм²: 0,2–4
• Диапазон сечений многопроволочных медных проводников, мм²: 0,2–2,5
• Доступные модели (количество клемм, ввод/ответвление): DF-2-Y/2-4B (4/4), DF-2-Y/2-5B (5/5), DF-2-Y/2-6B (6/6), DF-2-Y/2-8B (8/8), DF-2-Y/2-10B (10/10), DF-2-Y/2-12B (12/12)
• Монтаж: поверхностный (наличие отверстий для крепления)
• Производитель: АСКО-УКРЕМ
