Клеммы для электрического и механического соединения медных/алюминиевых проводников серии KBV технически подходят для монтажа электрических соединений в распределительных щитах с номинальным током от 63 А до 425 А в зависимости от модели - например для подключения вводного кабеля 3×50 мм² Cu к автоматическому выключателю 160 А в щитовой (модель KBV-50 Cu с номинальным током 160 А) или для соединения алюминиевого кабеля 3×95 мм² Al с шиной распределительного устройства (модель KBV-95 Al с номинальным током 220 А).
Для каких ситуаций технически подходит?
На основе технических характеристик товар может использоваться для:
- Монтажа вводных кабелей в распределительных щитах жилых и коммерческих объектов где нужно надежное соединение медных или алюминиевых проводов больших сечений от 1,5 мм² до 240 мм² (диапазон номинальных поперечных сечений Cu 1,5-240 мм², Al 2,5-240 мм², компактные размеры клемм)
- Соединения проводов в трансформаторных подстанциях и электрических распределительных устройствах где важна высокая механическая прочность контакта при больших токовых нагрузках (номинальный ток от 63 А до 425 А, винтовые зажимы под шестигранник обеспечивают надежное и быстрое подключение)
- Подключения кабелей к шинам и оборудованию в условиях ограниченного пространства где нужны компактные клеммы с возможностью цветовой маркировки (3 цвета: серый, синий, желто-зеленый для идентификации фазы, нейтрали, заземления)
Какие технические параметры это обеспечивают?
Технические параметры товара позволяют его использование в таких ситуациях:
- Широкий диапазон сечений от 1,5 мм² до 240 мм² для медных проводов и от 2,5 мм² до 240 мм² для алюминиевых что позволяет использование как для силовых так и для распределительных цепей разной мощности (модели KBV-16 до KBV-240 с разными диапазонами сечений)
- Номинальный ток от 63 А до 425 А в зависимости от модели и материала провода что обеспечивает безопасное пропускание высоких токов без перегрева контакта (Cu: 85-425 А, Al: 63-380 А, внутренняя перегородка обеспечивает введение проводника на необходимую глубину)
- Специальная паста на зажимных винтах увеличивает контактную поверхность и снижает потери на нагрев в контактном соединении что повышает надежность и долговечность соединения (продольные насечки на внутренних поверхностях токопроводящих блоков повышают механическую прочность клеммы, материал корпуса полиамид)
*Информация базируется на технических характеристиках производителя. Рекомендуется консультация квалифицированного электрика.
Технические характеристики
Общая информация:
- Серия: KBV
- Тип изделия: клеммы
- Назначение: электрическое и механическое соединение медных/алюминиевых проводников
- Количество полюсов: 1P, 2P, 3P, 3P+N+PE
- Цвета: серый, синий, желто-зеленый
- Материал изготовления:
- Корпус: полиамид
- Клеммный блок: алюминиевый луженый композит
- Винты: сталь
Модели и параметры:
KBV-16:
- Диапазон номинальных поперечных сечений: Cu 1,5-16 мм² / Al 2,5-16 мм²
- Номинальный ток: Cu 85 А / Al 63 А

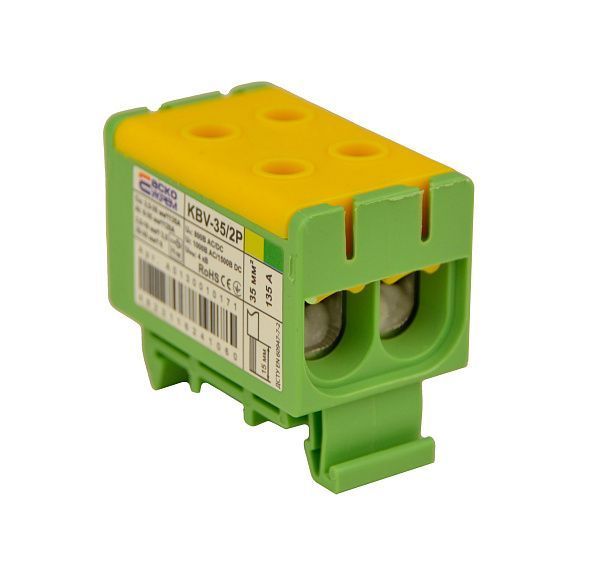

KBV-35:
- Диапазон номинальных поперечных сечений: Cu 2,5-35 мм² / Al 6-35 мм²
- Номинальный ток: Cu 135 А / Al 120 А
KBV-50:
- Диапазон номинальных поперечных сечений: Cu 2,5-50 мм² / Al 6-50 мм²
- Номинальный ток: Cu 160 А / Al 145 А
KBV-95:
- Диапазон номинальных поперечных сечений: Cu 16-95 мм² / Al 16-95 мм²
- Номинальный ток: Cu 245 А / Al 220 А
KBV-150:
- Диапазон номинальных поперечных сечений: Cu 35-150 мм² / Al 35-150 мм²
- Номинальный ток: Cu 320 А / Al 290 А
KBV-240:
- Диапазон номинальных поперечных сечений: Cu 35-240 мм² / Al 35-240 мм²
- Номинальный ток: Cu 425 А / Al 380 А
Преимущества
- Компактные размеры клемм, в том числе и для больших поперечных сечений проводников
- Внутренняя перегородка, которая обеспечивает введение проводника на необходимую глубину
- Винтовые зажимы под шестигранник обеспечивают надежное и быстрое подключение
- Продольные насечки на внутренних поверхностях токопроводящих блоков повышают механическую прочность соединения
- Специальная паста на зажимных винтах увеличивает контактную поверхность и снижает потери на нагрев в контактном соединении
