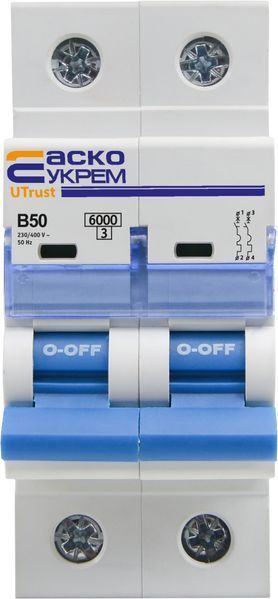

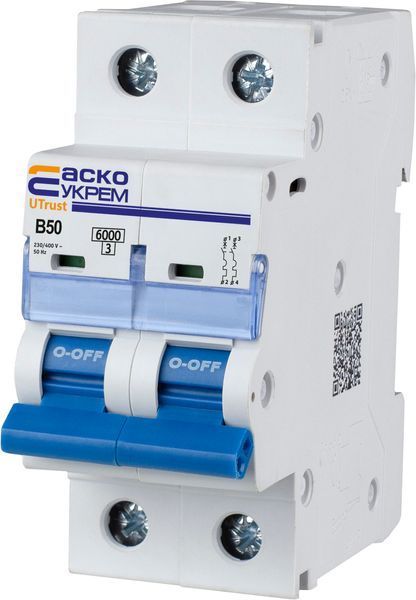

Автоматический выключатель UTrust 2р 50А B 6kА

Автоматический выключатель серии UTrust технически подходит для защиты однофазных и трёхфазных электрических цепей с номинальным током от 1 до 63 А — например для защиты группы освещения (6А) или силовой линии нагревательного котла (25А) в жилом доме.

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Защиты однофазных розеточных и осветительных групп в квартирах и домах где необходима автоматическая защита от перегрузки и короткого замыкания (номинальный ток 1–63 А, 1–2 полюса, Ue 230/240 В)
• Защиты трёхфазных силовых линий производственных и коммерческих объектов где требуется отключение при сверхтоках (3 полюса, Ue 400/415 В, номинальная отключающая способность Icn 6 кА)
• Монтажа в распределительных щитах на DIN-рейке где необходимо быстрое подключение или демонтаж (винтовые клеммы с защитной пластиной, два фиксированных положения на DIN-рейке, диапазон сечений проводов 1–16 мм² многожильных / 1–25 мм² монолитных)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в следующих ситуациях:

• Срабатывание при коротком замыкании по характеристикам B, C или D что позволяет подобрать выключатель под конкретный тип нагрузки — резистивную, индуктивную или с большими пусковыми токами (времятоковые характеристики: B, C, D)
• Выдержка импульсных перенапряжений в сети без ложного срабатывания (номинальное импульсное выдерживаемое напряжение Uimp 4 кВ, напряжение изоляции Ui 500 В)
• Длительная эксплуатация без замены в условиях частых коммутаций (износостойкость: 10 000 коммутационных циклов / 20 000 механических циклов)

*Информация основана на технических характеристиках производителя ELECOR EM. Рекомендуется консультация электрика.

Комплектация

• Автоматический выключатель серии UTrust
• Заводская упаковка

Технические характеристики

• Серия: UTrust
• Гарантия: 3 года
• Назначение: защита от длительных токовых перегрузок и сверхтоков короткого замыкания; проведение тока в нормальном режиме; оперативные коммутации низковольтных электрических цепей
• Номинальный ток In, А: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63
• Количество полюсов: 1, 2, 3, 4*
• Номинальное рабочее напряжение Ue, В (1р): 230/240 ~
• Номинальное рабочее напряжение Ue, В (2р): 230/400 ~ / 240/415 ~
• Номинальное рабочее напряжение Ue, В (3р): 400/415 ~
• Номинальная частота fn, Гц: 50/60
• Номинальное напряжение изоляции Ui, В: 500 ~
• Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 4
• Времятоковые характеристики срабатывания: B, C, D
• Номинальная отключающая способность Icn, кА: 6
• Класс токоограничения: 3
• Износостойкость (коммутационная), циклов: 10 000
• Износостойкость (механическая), циклов: 20 000
• Диапазон поперечных сечений присоединительных проводников, мм² (многожильные): 1–16
• Диапазон поперечных сечений присоединительных проводников, мм² (монолитные): 1–25
• Степень защиты: IP 20
• Степень загрязнённости среды: 2
• Температура калибровки, °C: 30
• Диапазон рабочих температур, °C: -25 … +60
• Материал контактов: медь, неподвижный контакт с содержанием серебра 99,8%; толщина покрытия подвижного контакта серебром 46,0 мкм

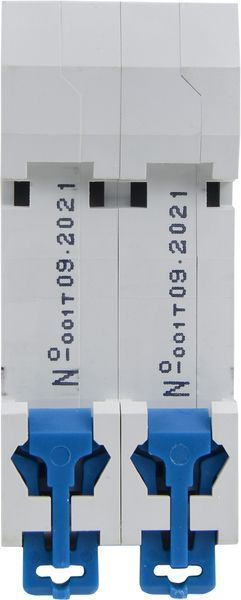

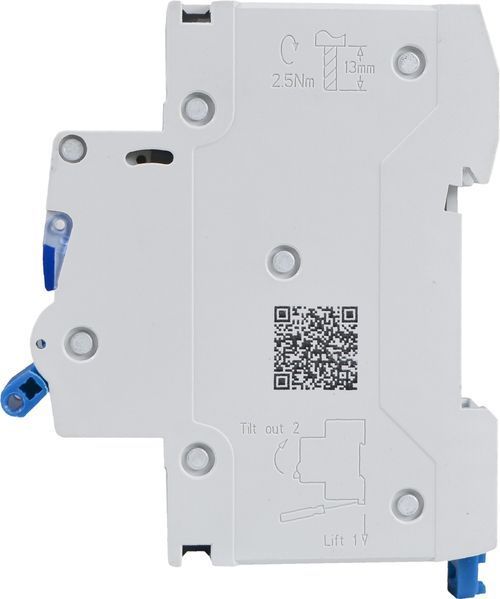

• Монтаж: на DIN-рейке; винтовые клеммы с дополнительной защитной пластиной
• Дополнительно: индикатор состояния главных контактов; возможность соединения шинными (PIN) шинами; прозрачное окошко для маркировочных обозначений
